Подробно
Описание
Вентилятор осевой ВО 13-284 — 4 типоразмеров, 33 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Осевой вентилятор общего назначения. Перемещает большой объём воздуха при небольшом сопротивлении сети, устанавливается в стену, проём или короткий участок канала. Применяется в цехах, складах, гаражах и сельскохозяйственных помещениях.
Технические характеристики
Типоразмеры №4…№12,5, исполнения 121 (на валу двигателя) и К06 (с клиноремённой передачей). Данные — по техническому описанию завода-изготовителя.
Типоразмер
Типоразмер двигателя
Установочная мощность, кВт
Частота вращения РК, об/мин
Производительность, м³/с
Полное давление, Па
Масса, кг

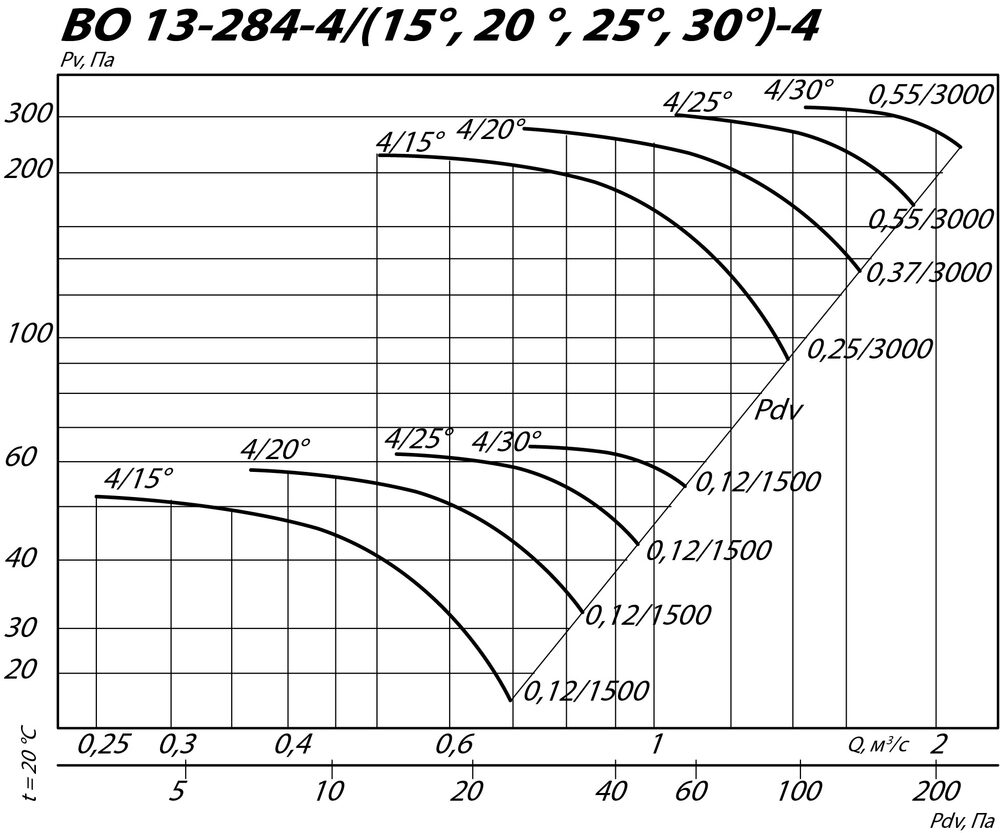

№4
4/15°-4
56А4
0,12
1500
0,25 - 0,70
52 - 22
30
4/20°-4
56А4
0,12
1500
0,36 - 0,82
59 - 33
30
4/25°-4
56А4
0,12
1500
0,53 - 0,95
62 - 43
30
4/30°-4
56А4
0,12
1500
0,72 - 1,1
65 - 55
30
4/15°-4
56В2
0,25
3000
0,51 - 1,4
209 - 90
30
4/20°-4
63А2
0,37
3000
0,74 - 1,6
240 - 131
35
4/25°-4
63В2
0,55
3000
1,01 - 1,9
250 - 175
35
4/30°-4
63В2
0,55
3000
1,40 - 2,1
260 - 220
35
6/15°-4
56А4
0,12
1500
0,29 - 0,7
69 - 26
30
6/20°-4
56А4
0,12
1500
0,36 - 0,88
75 - 39
30
6/25°-4
56А4
0,12
1500
0,52 - 1,0
82 - 51
30
6/30°-4
56А4
0,12
1500
0,68 - 1,13
87 - 63
30
6/15°-4
63А2
0,37
3000
0,58 - 1,47
280 - 105
35
6/20°-4
63В2
0,55
3000
0,72 - 1,77
308 - 155
35
6/25°-4
71А2
0,75
3000
1,1 - 2,1
345 - 213
40
6/30°-4
71В2
1,1
3000
1,4 - 2,3
365 - 264
40

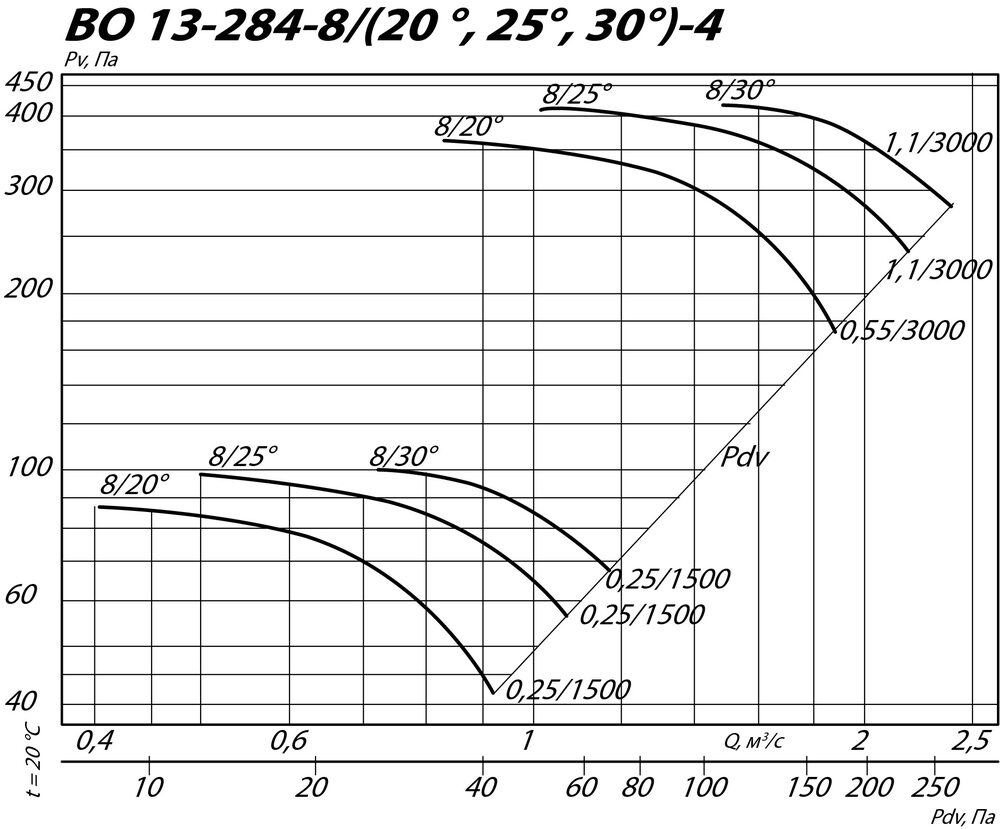

8/20°-4
63А4
0,25
1500
0,41 - 0,92
85 - 41
35
8/25°-4
63А4
0,25
1500
0,49 - 1,1
97 - 56
35
8/30°-4
63А4
0,25
1500
0,72 - 1,2
100 - 68
35
8/20°-4
63В2
0,55
3000
0,82 - 1,8
350 - 167
35
8/25°-4
71В2
1,1
3000
1,0 - 2,2
410 - 235
40
8/30°-4
71В2
1,1
3000
1,42 - 2,4
420 - 282
40

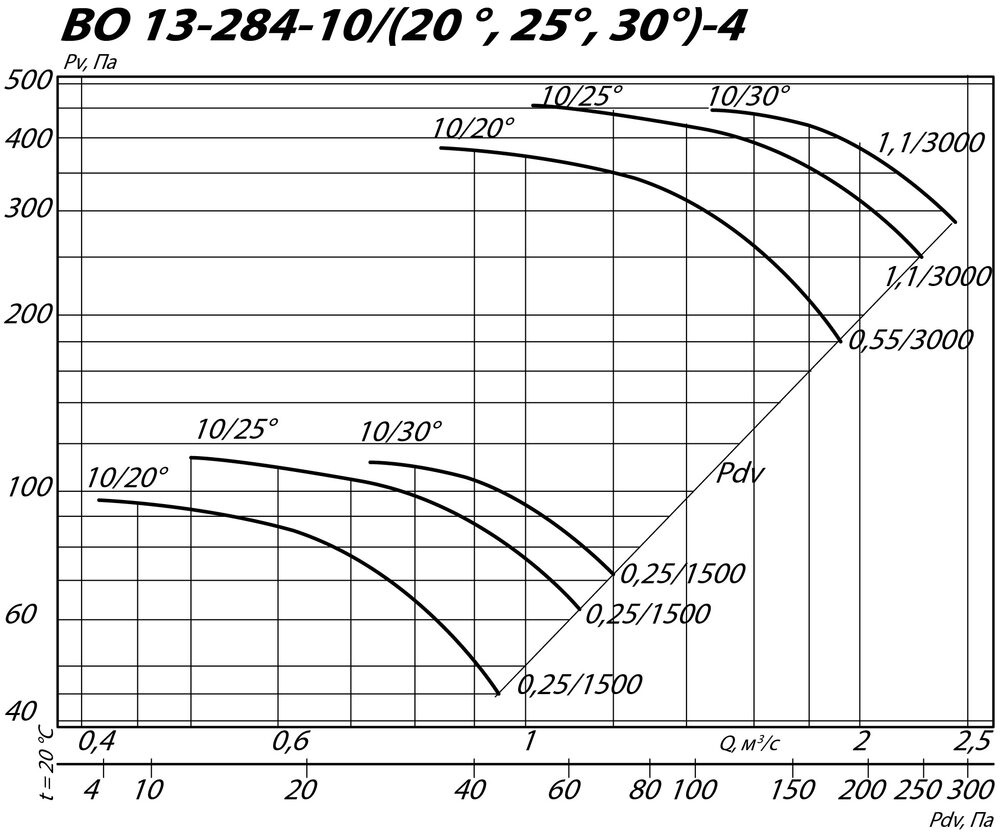

10/20°-4
63А4
0,25
1500
0,42 - 0,94
95 - 44
35
10/25°-4
63А4
0,25
1500
0,51 - 1,1
110 - 61
35
10/30°-4
63А4
0,25
1500
0,73 - 1,2
110 - 71
35
10/20°-4
63В2
0,55
3000
0,83 - 1,9
380 - 177
35
10/25°-4
71В2
1,1
3000
1,0 - 2,3
465 - 254
40
10/30°-4
71В2
1,1
3000
1,5 - 2,4
467 - 297
40

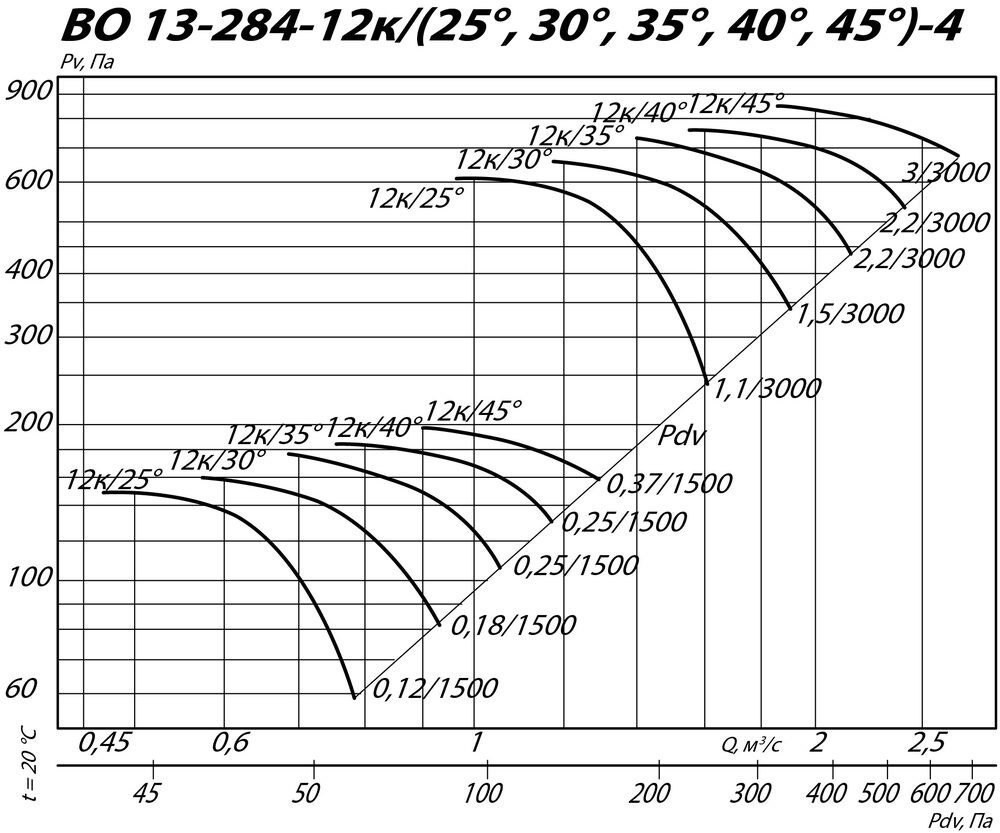

№4
12к/25°- 4
56А4
0,12
1500
0,47-0,78
150-60
30
12к/30°- 4
56В4
0,18
1500
0,58-0,94
160-80
30
12к/35°- 4
63А4
0,25
1500
0,69-1,0
175-110
35
12к/40°- 4
63А4
0,25
1500
0,75-1,17
185-130
35
12к/45°- 4
63В4
0,37
1500
0,90-1,29
195-160
35
12к/25°- 4
71В2
1,1
3000
0,95 - 1,60
620-245
40
12к/30°- 4
80А2
1,5
3000
1,18-1,92
660-330
45
12к/35°- 4
80В2
2,2
3000
1,4-2,14
735-455
45
12к/40°- 4
80В2
2,2
3000
1,5-2,4
770-540
45
12к/45°- 4
90L2
3
3000
1,9-2,7
850-680
55

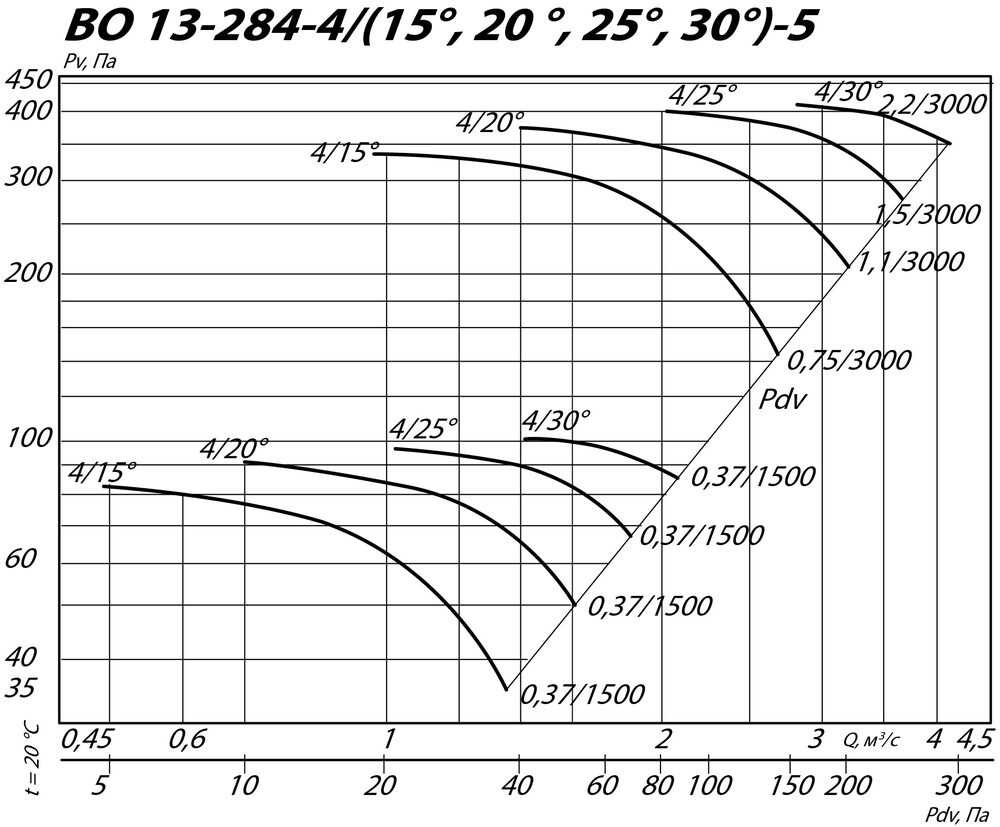

№5
4/15°-5
63В4
0,37
1500
0,5 - 1,4
80 - 35
50
4/20°-5
63В4
0,37
1500
0,7 - 1,6
90 - 50
50
4/25°-5
63В4
0,37
1500
1,0 - 1,8
100 - 65
50
4/30°-5
63В4
0,37
1500
1,4 - 2,1
100 - 85
50
4/15°-5
71А2
0,75
3000
1,0 - 2,8
340 - 145
55
4/20°-5
71В2
1,1
3000
1,4 - 3,3
385 - 210
55
4/25°-5
80А2
1,5
3000
2,1 - 3,8
410 - 285
60
4/30°-5
80В2
2,2
3000
2,8 - 4,2
425 - 360
60
6/15°-5
63В4
0,37
1500
0,6 - 1,4
110 - 40
50
6/20°-5
63В4
0,37
1500
0,7 - 1,7
120 - 60
50
6/25°-5
63В4
0,37
1500
1,0 - 2,0
130 - 80
50
6/30°-5
63В4
0,37
1500
1,3 - 2,2
135 - 100
50
6/15°-5
71В2
1,1
3000
1,2 - 2,9
450 - 170
50
6/20°-5
80А2
1,5
3000
1,4 - 3,5
500 - 250
60
6/25°-5
80В2
2,2
3000
2,1 - 4,0
540 - 330
60

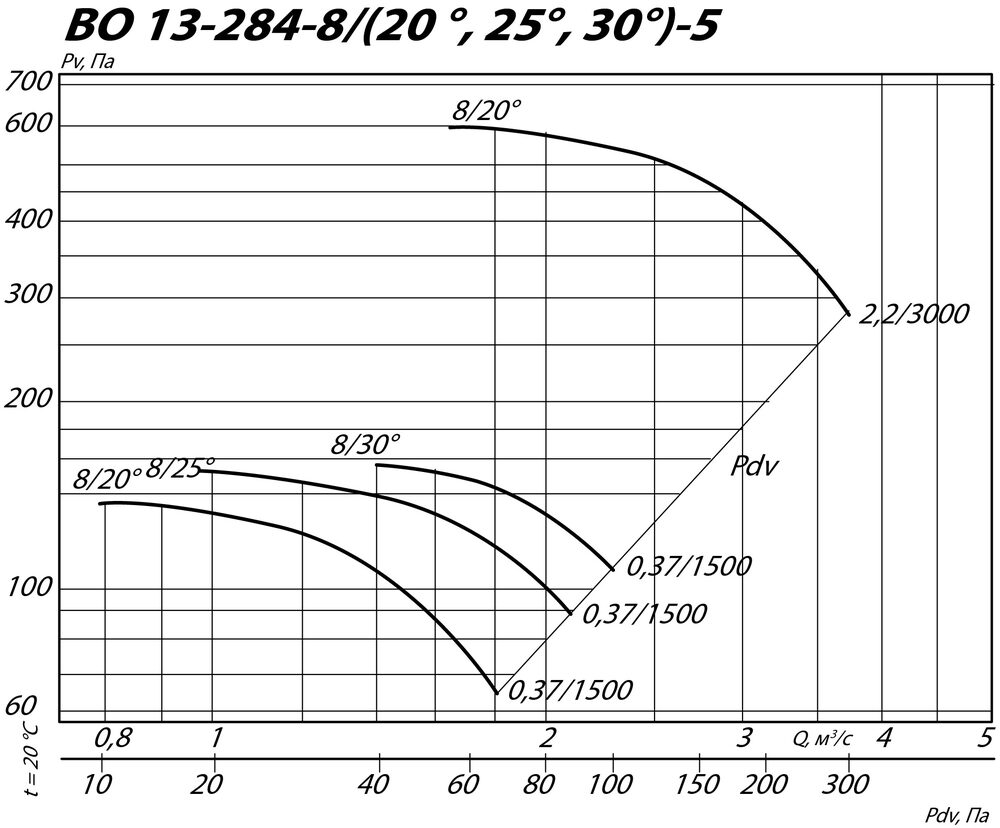

8/20°-5
63В4
0,37
1500
0,8 - 1,8
135 - 65
50
8/25°-5
63В4
0,37
1500
1,0 - 2,1
155 - 90
50
8/30°-5
63В4
0,37
1500
1,4 - 2,3
155 - 105
50
8/20°-5
80В2
2,2
3000
1,6 - 3,7
565 - 270
60
10/20°-5
63В4
0,37
1500
0,8 - 1,8
145 - 70
50
10/25°-5
63В4
0,37
1500
1,0 - 2,2
175 - 95
50
10/30°-5
63В4
0,37
1500
1,4 - 2,4
175 - 110
50
10/20°-5
80В2
2,2
3000
1,7 - 3,8
615 - 285
60

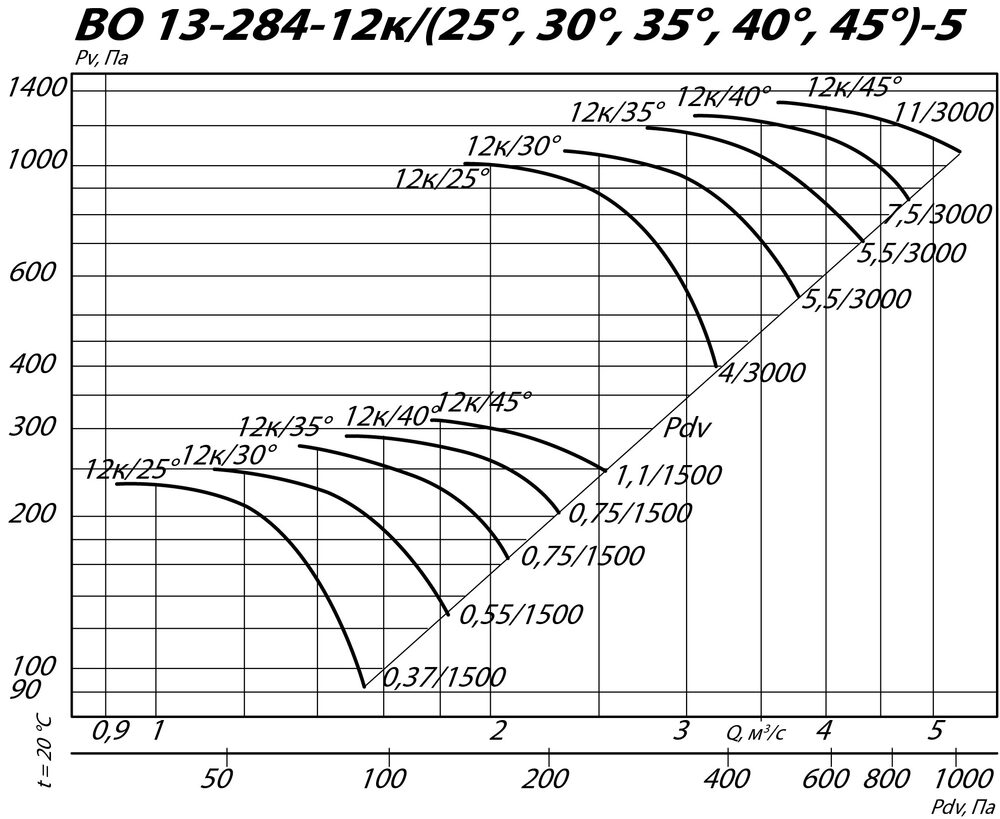

№5
12к/25°- 5
63B4
0,37
1500
0,9-1,5
230-90
50
12к/30°- 5
71А4
0,55
1500
1,1-1,8
245-125
55
12к/35°- 5
71В4
0,75
1500
1,3-2,0
275-170
55
12к/40°- 5
71В4
0,75
1500
1,5-2,3
290-200
55
12к/45°- 5
80А4
1,1
1500
1,8-2,5
310-245
60
12к/25°- 5
100S2
4
3000
1,9-3,2
990-400
75
12к/30°- 5
100L2
5,5
3000
2,3-3,8
1060-530
80
12к/35°- 5
100L2
5,5
3000
2,8-4,2
1185-730
80
12к/40°- 5
112М2
7,5
3000
3,0-4,7
1240-870
95
12к/45°- 5
132М2
11
3000
3,7-5,2
1325-1060
135
№6,3
4/15°-6,3
71А6
0,37
1000
0,65 - 1,75
55 - 25
75
4/20°-6,3
71А6
0,37
1000
0,9 - 2,0
60 - 35
75
4/25°-6,3
71А6
0,37
1000
1,3 - 2,4
65 - 45
75
4/15°-6,3
71В4
0,75
1500
1,0 - 2,7
130 - 55
75
4/20°-6,3
71В4
0,75
1500
1,4 - 3,2
145 - 80
75
4/25°-6,3
71В4
0,75
1500
2,0 - 3,7
155 - 105
75
4/30°-6,3
71В4
0,75
1500
2,8 - 4,1
160 - 135
75
4/15°-6,3
90L2
3
3000
2,1 - 5,6
570 - 240
115
4/20°-6,3
100S2
4
3000
3,0 - 6,8
640 - 360
115

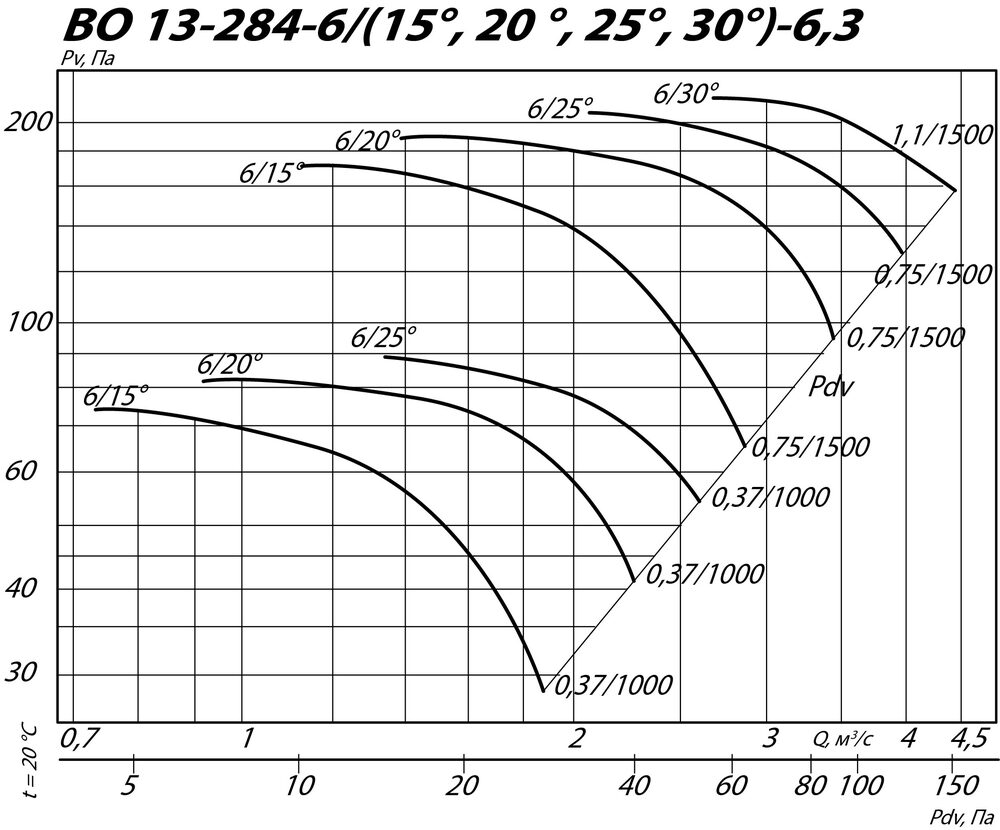

6/15°-6,3
71А6
0,37
1000
0,73 - 1,8
72 - 30
75
6/20°-6,3
71А6
0,37
1000
0,91 - 2,2
81 - 41
75
6/25°-6,3
71А6
0,37
1000
1,7 - 2,6
88 - 55
75
6/15°-6,3
71В4
0,75
1500
1,1 - 2,9
170 - 65
75
6/20°-6,3
71В4
0,75
1500
1,4 - 3,5
190 - 95
75
6/25°-6,3
71В4
0,75
1500
2,0 - 3,9
205 - 125
75
6/30°-6,3
80А4
1,1
1500
2,7 - 4,4
215 - 155
80
6/20°-6,3
100L2
5,5
3000
4,3 - 7,7
695 - 480
115

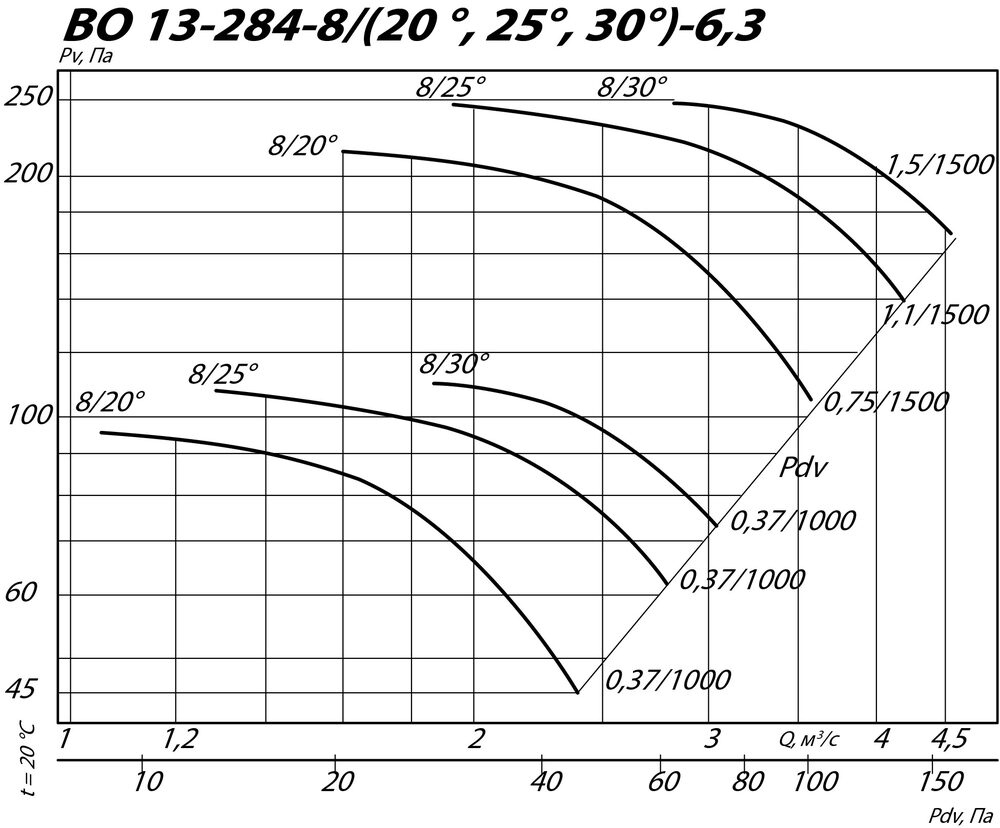

8/20°-6,3
71А6
0,37
1000
1,0 - 2,3
95 - 45
75
8/25°-6,3
71А6
0,37
1000
1,3 - 2,7
110 - 62
75
8/30°-6,3
71А6
0,37
1000
1,9 - 3,0
113 - 74
75
8/20°-6,3
71В4
0,75
1500
1,6 - 3,6
215 - 100
75
8/25°-6,3
80А4
1,1
1500
1,9 - 4,2
245 - 140
80
8/30°-6,3
80В4
1,5
1500
2,8 - 4,6
250 - 165
80

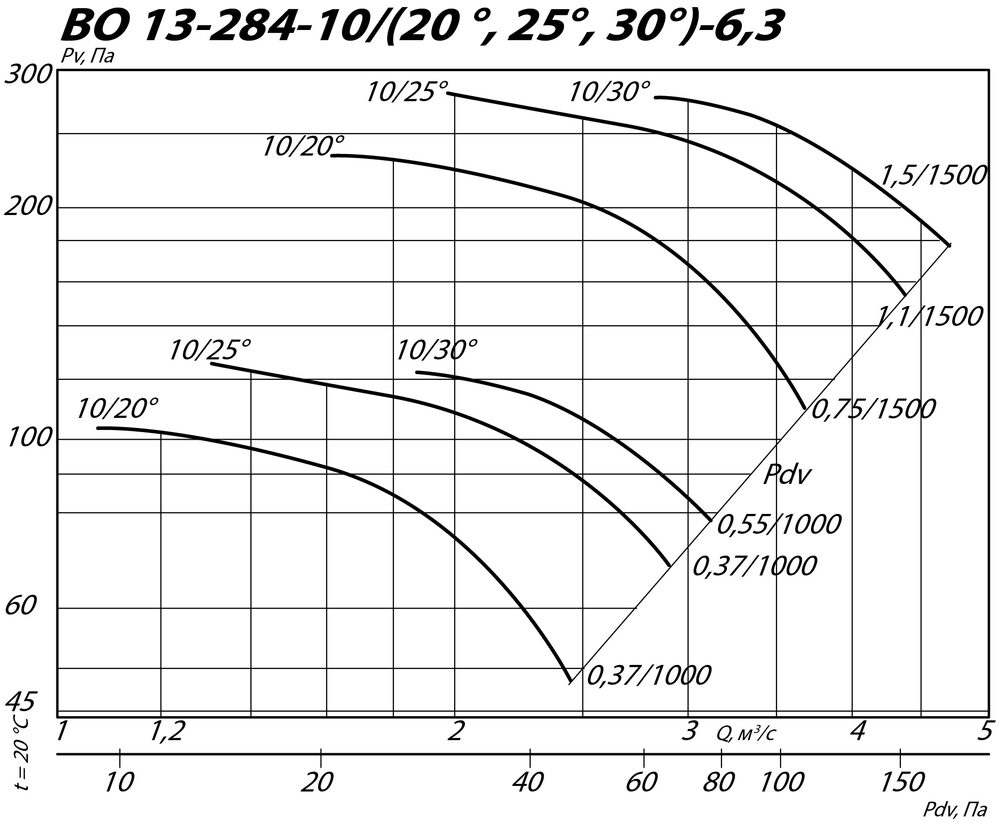

10/20°-6,3
71А6
0,37
1000
1,1 - 2,4
102 - 48
75
10/25°-6,3
71А6
0,37
1000
1,3 - 2,8
113 - 68
75
10/30°-6,3
71В6
0,55
1000
1,9 - 3,0
121 - 77
75
10/20°-6,3
71В4
0,75
1500
1,6 - 3,7
235 - 110
75
10/25°-6,3
80А4
1,1
1500
2,0 - 4,4
275 - 150
80
10/30°-6,3
80В4
1,5
1500
2,8 - 4,7
280 - 175
80

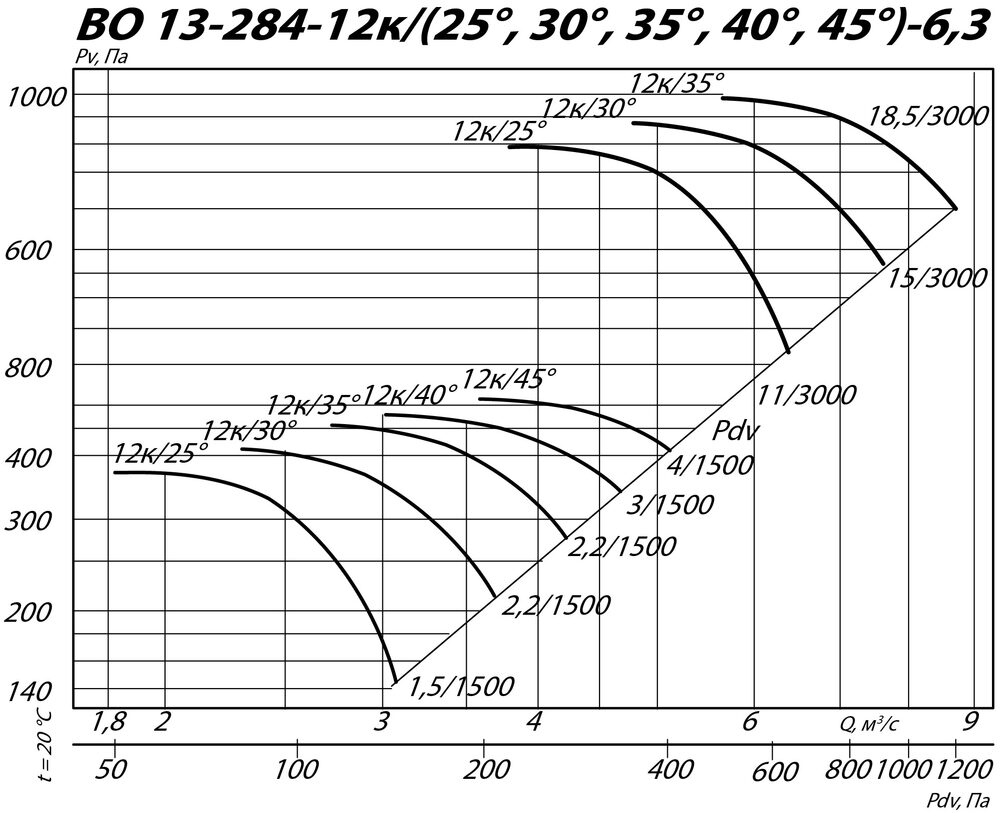

№6,3
12к/25°- 6,3
80В4
1,5
1500
1,8-3,1
365-145
80
12к/30°- 6,3
90l4
2,2
1500
2,3-3,7
410-205
90
12к/35°- 6,3
90L4
2,2
1500
2,7-4,2
460-280
90
12к/40°- 6,3
100S4
3
1500
3,0-4,7
480-335
95
12к/45°- 6,3
100L4
4
1500
3,6-5,2
510-410
100

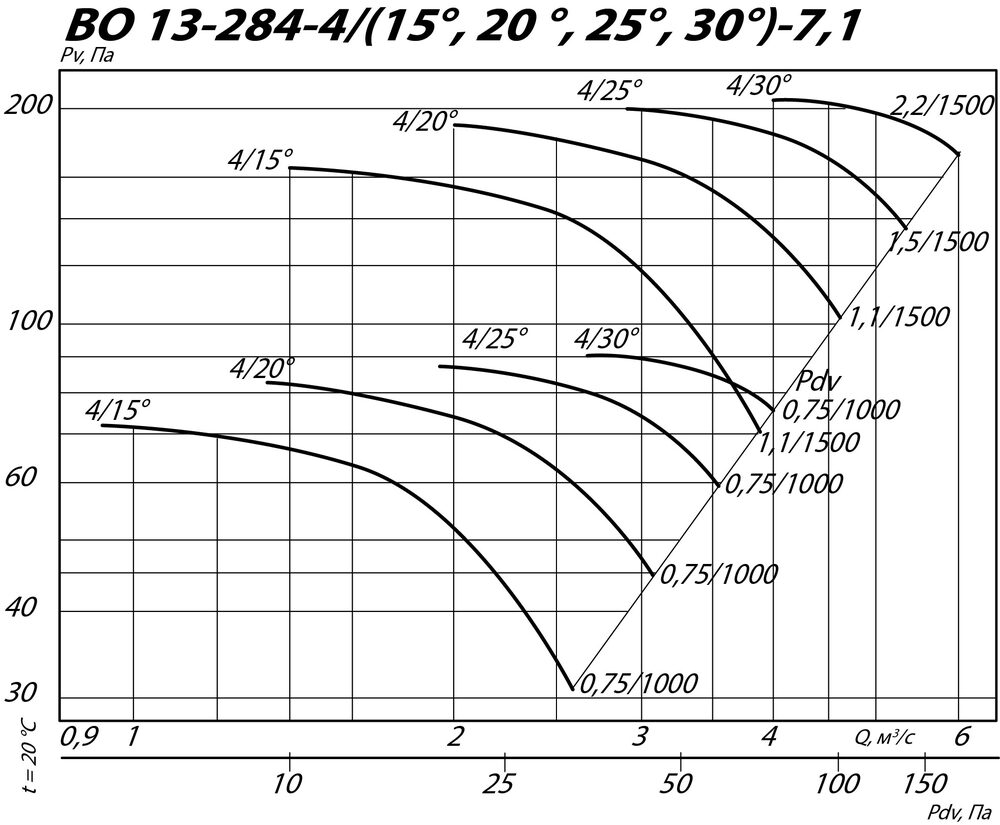

№7,1
4/15°-7,1
80А6
0,75
1000
0,9 - 2,6
70 - 30
100
4/20°-7,1
80А6
0,75
1000
1,3 - 3,0
80 - 45
100
4/25°-7,1
80А6
0,75
1000
1,9 - 3,5
85 - 60
100
4/30°-7,1
80А6
0,75
1000
2,7 - 3,9
90 - 75
100
4/15°-7,1
80А4
1,1
1500
1,4 - 3,8
160 - 70
100
4/20°-7,1
80А4
1,1
1500
2,0 - 4,5
185 - 100
100
4/25°-7,1
80В4
1,5
1500
2,9 - 5,2
195 - 135
100
4/30°-7,1
90L4
2,2
1500
4,0 - 5,9
205 - 170
100
6/15°-7,1
80А6
0,75
1000
1,0 - 2,7
95 - 35
100
6/20°-7,1
80А6
0,75
1000
1,3 - 3,2
105 - 50
100
6/25°-7,1
80А6
0,75
1000
1,9 - 3,7
115 - 70
100
6/30°-7,1
80А6
0,75
1000
2,5 - 4,2
120 - 85
100
6/15°-7,1
80А4
1,5
1500
1,6 - 4,0
215 - 80
100
6/20°-7,1
80В4
1,5
1500
2,0 - 4,9
240 - 120
100
6/25°-7,1
90L4
2,2
1500
3,0 - 5,7
270 - 165
110
6/30°-7,1
100S4
3
1500
3,9 - 6,4
285 - 205
110
8/20°-7,1
80А6
0,75
1000
1,5 - 3,4
120 - 55
100
8/25°-7,1
80А6
0,75
1000
1,8 - 3,9
135 - 75
100
8/30°-7,1
80В6
1,1
1000
2,6 - 4,4
140 - 90
100
8/20°-7,1
90L4
2,2
1500
2,3 - 5,2
285 - 135
110
8/25°-7,1
100S4
3
1500
2,8 - 6,1
320 - 185
115
8/30°-7,1
100S4
3
1500
4,1 - 6,7
330 - 220
115
10/20°-7,1
80А6
0,75
1000
1,5 - 3,6
130 - 60
100
10/25°-7,1
80А6
0,75
1000
1,9 - 4,1
150 - 80
100
10/30°-7,1
80В6
1,1
1000
2,7 - 4,5
155 - 95
100
10/20°-7,1
90L4
2,2
1500
2,3 - 5,3
310 - 140
110
10/25°-7,1
100S4
3
1500
2,9 - 6,4
365 - 190
115
10/30°-7,1
100L4
4
1500
4,1 - 6,8
365 - 230
120

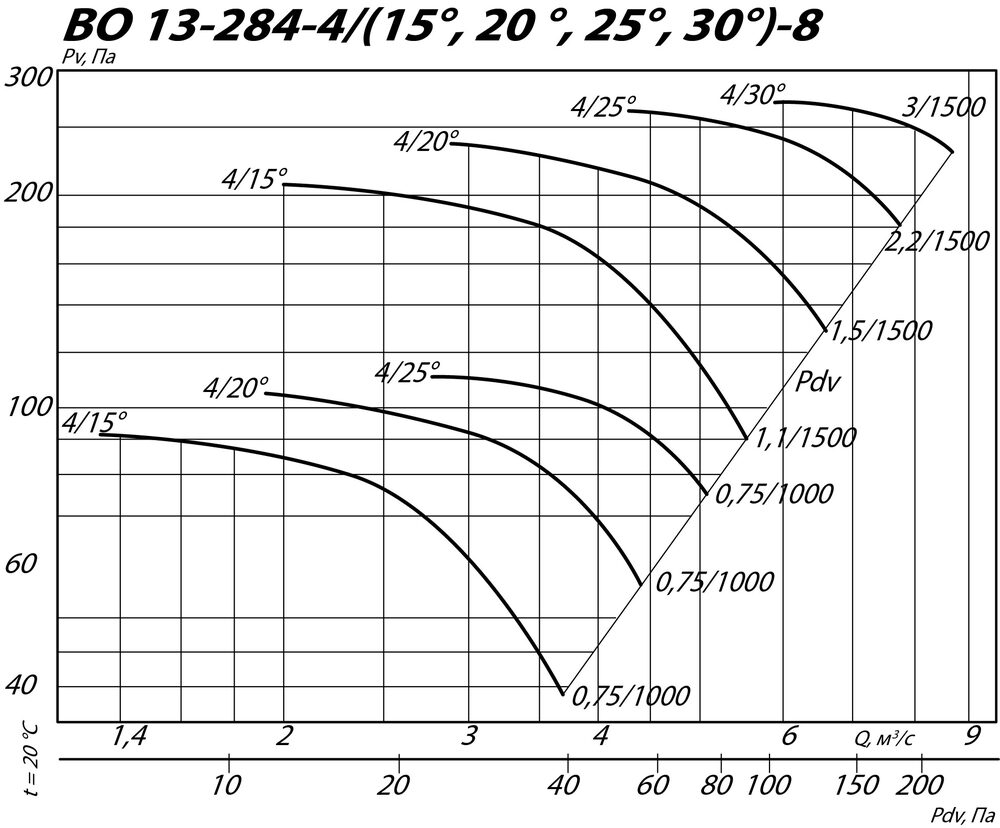

№8
4/15°-8
80А6
0,75
1000
1,3 - 3,7
90 - 40
105
4/20°-8
80А6
0,75
1000
1,9 - 4,3
105 - 55
105
4/25°-8
80А6
0,75
1000
2,8 - 5,0
110 - 75
105
4/15°-8
80А4
1,1
1500
2,0 - 5,5
205 - 90
105
4/20°-8
80В4
1,5
1500
2,9 - 6,5
235 - 130
105
4/25°-8
90L4
2,2
1500
4,2 - 7,7
269 - 180
115
4/30°-8
100S4
3
1500
5,9 - 8,6
270 - 230
120

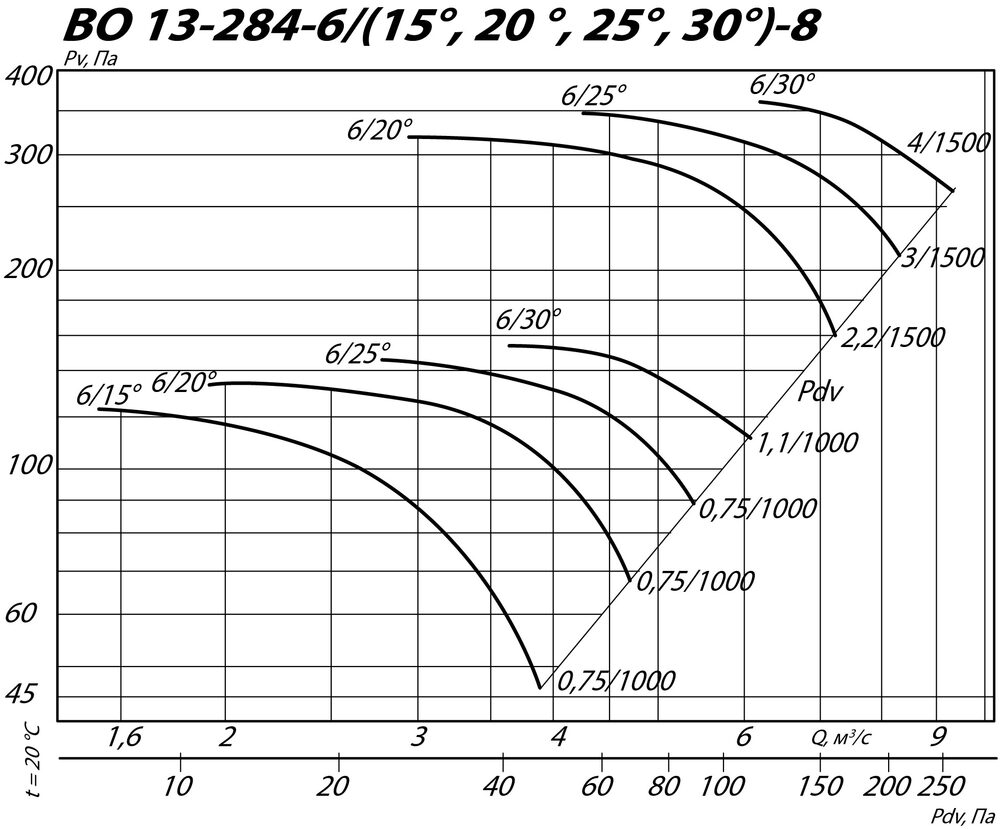

6/15°-8
80А6
0,75
1000
1,5 - 3,9
120 - 45
105
6/20°-8
80А6
0,75
1000
1,9 - 4,7
135 - 70
105
6/25°-8
80А6
0,75
1000
2,8 - 5,4
145 - 90
105
6/30°-8
80В6
1,1
1000
5,9 - 8,6
155 - 110
105
6/20°-8
90L4
2,2
1500
2,9 - 7,2
320 - 160
115
6/25°-8
100S4
3
1500
4,3 - 8,2
345 - 210
120
6/30°-8
100L4
4
1500
5,6 - 9,2
365 - 265
125
8/20°-8
90L6
1,5
1000
2,2 - 4,9
150 - 75
115
8/25°-8
90L6
1,5
1000
2,6 - 5,7
170 - 100
115
8/30°-8
90L6
1,5
1000
3,8 - 6,2
175 - 120
115
8/20°-8
90L4
2,2
1500
3,3 - 7,5
360 - 175
115
8/25°-8
100L4
4
1500
4,0 - 8,8
410 - 235
125
8/30°-8
100L4
4
1500
5,9 - 9,6
420 - 280
125
10/20°-8
90L6
1,5
1000
2,2 - 5,0
165 - 75
115
10/25°-8
90L6
1,5
1000
2,7 - 6,0
195 - 105
115
10/30°-8
90L6
1,5
1000
3,9 - 6,4
195 - 125
115
10/20°-8
100S4
3
1500
3,4 - 7,7
395 - 185
120

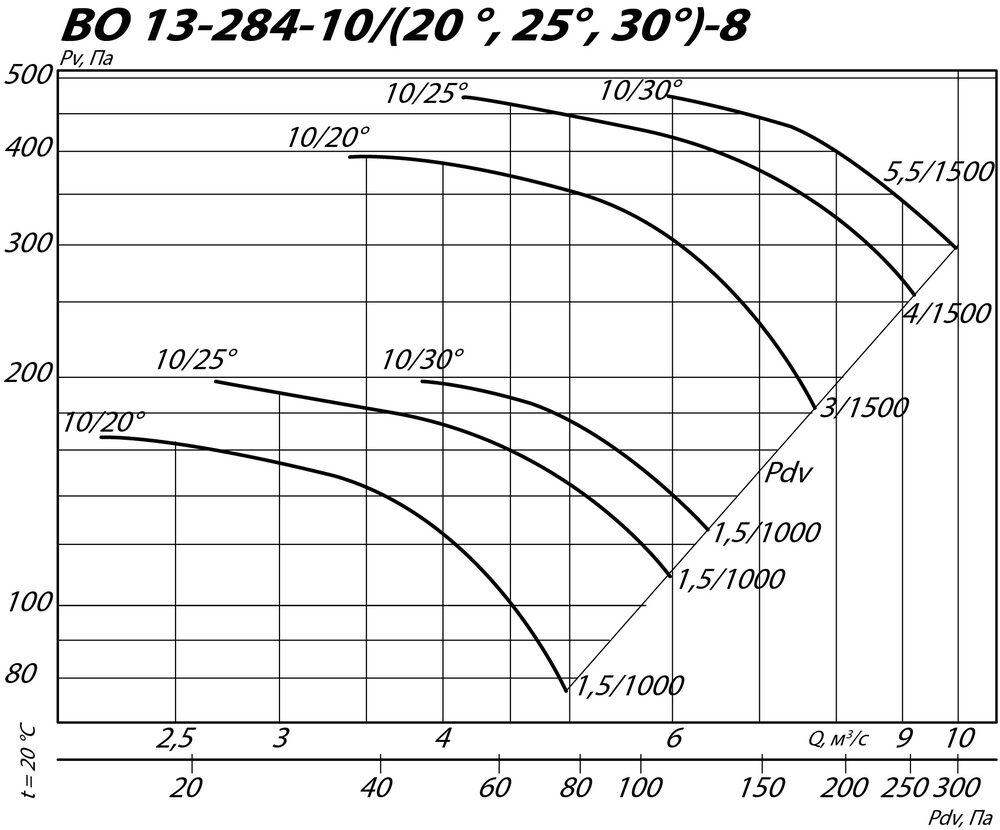

10/25°-8
100L4
4
1500
4,2 - 2,2
465 - 225
125
10/30°-8
112М4
5,5
1500
6,0 - 9,9
465 - 295
140

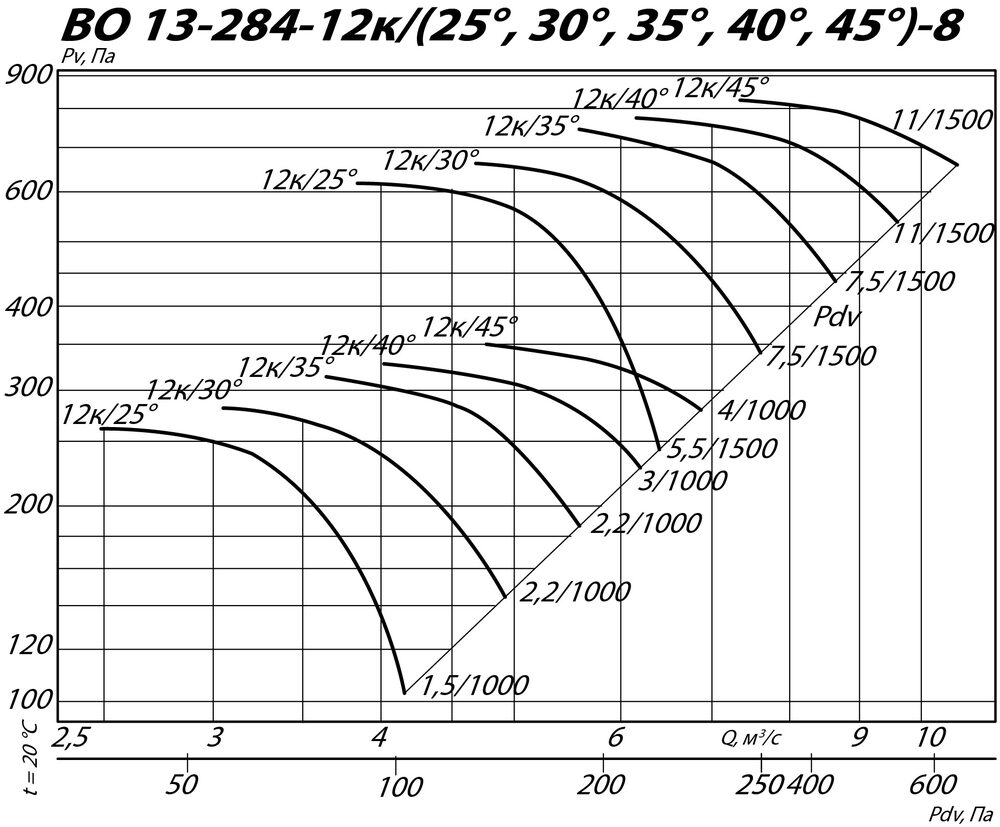

№8
12к/25° - 8
90L6
1,5
1000
2,5-4,2
260-105
115
12к/30° - 8
100L6
2,2
1000
3,1-5,0
280-140
125
12к/35° - 8
100L6
2,2
1000
3,6-5,6
310-190
125
12к/40° - 8
112МА6
3
1000
4,0-6,2
325-230
140
12к/45° - 8
112МВ6
4
1000
4,8-6,9
350-280
140
12к/25° - 8
112М4
5,5
1500
3,8-6,4
620-250
140
12к/30° - 8
132S4
7,5
1500
4,7-7,7
660-330
160
12к/35° - 8
132S4
7,5
1500
5,6-8,5
740-455
160
12к/40° - 8
132М4
11
1500
6,2-9,6
775-540
180
12к/45° - 8
132М4
11
1500
7,4-10,6
825-660
180

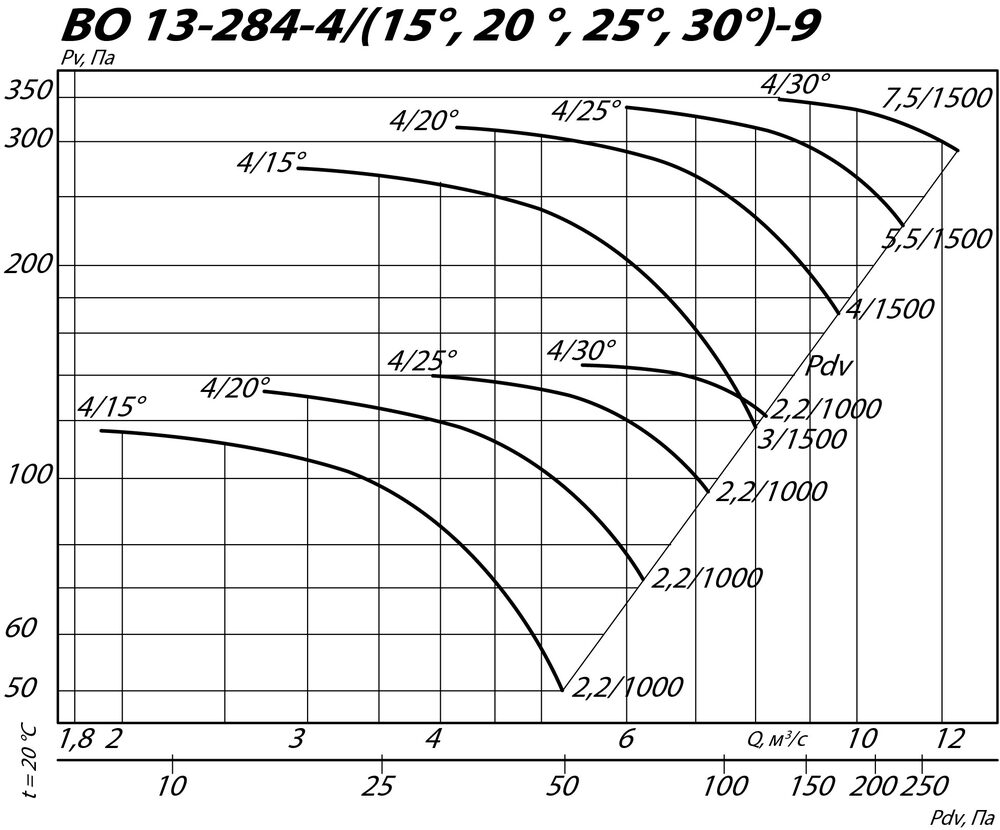

№9
4/15°-9
100L6
2,2
1000
1,9 - 5,2
115 - 45
160
4/20°-9
100L6
2,2
1000
2,7 - 6,1
130 - 70
160
4/25°-9
100L6
2,2
1000
3,9 - 7,1
140 - 95
160
4/30°-9
100L6
2,2
1000
5,4 - 7,9
145 - 120
160
4/15°-9
100S4
3
1500
2,9 - 8,0
270 - 115
155
4/20°-9
100L4
4
1500
4,1 - 9,5
310 - 170
160
4/25°-9
112М4
5,5
1500
6,0 - 10,0
330 - 220
175
4/30°-9
132S4
7,5
1500
8,3 - 12,2
340 - 290
175

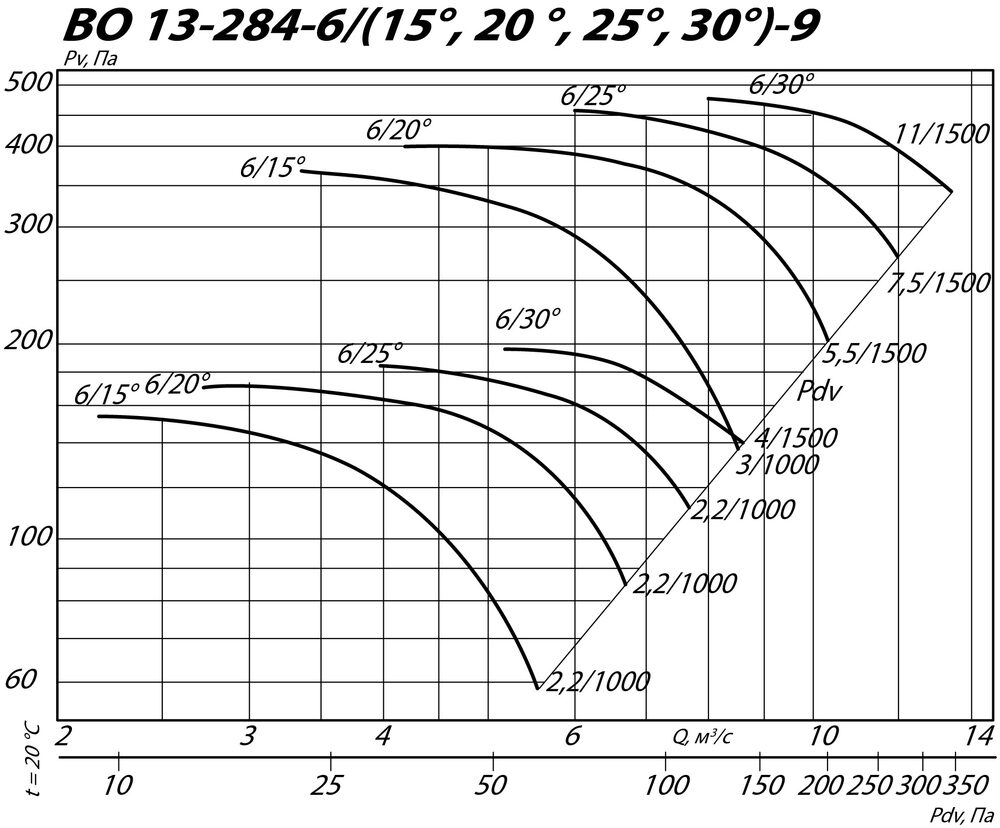

6/15°-9
100L6
2,2
1000
2,1 - 5,5
150 - 55
160
6/20°-9
100L6
2,2
1000
2,7 - 6,6
170 - 85
160
6/25°-9
100L6
2,2
1000
3,9 - 7,6
185 - 110
160
6/30°-9
112МА6
3
1000
5,1 - 8,5
195 - 140
175
6/15°-9
100L4
4
1500
3,3 - 8,5
365 - 135
160
6/20°-9
112М4
5,5
1500
4,1 - 10,2
400 - 200
175
6/25°-9
132S4
7,5
1500
6,1 - 12,9
450 - 275
195
6/30°-9
132М4
11
1500
8,0 - 13,3
470 - 2340
210

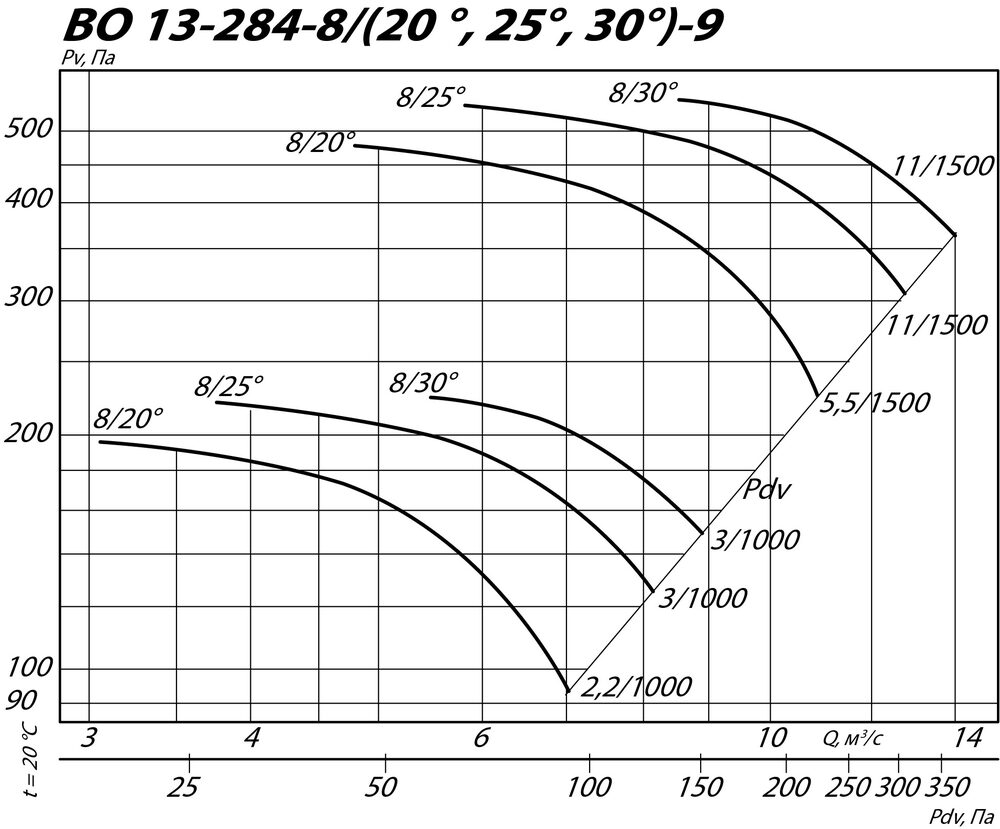

8/20°-9
100L6
2,2
1000
3,0 - 6,9
190 - 90
160
8/25°-9
112МА6
3
1000
3,7 - 8,1
215 - 120
175
8/30°-9
112МА6
3
1000
5,4 - 8,8
220 - 150
175
8/20°-9
112М4
5,5
1500
4,7 - 10,7
455 - 215
175
8/25°-9
132М4
11
1500
5,8 - 12,6
530 - 300
195
8/30°-9
132М4
11
1500
8,5 - 13,8
545 - 365
210

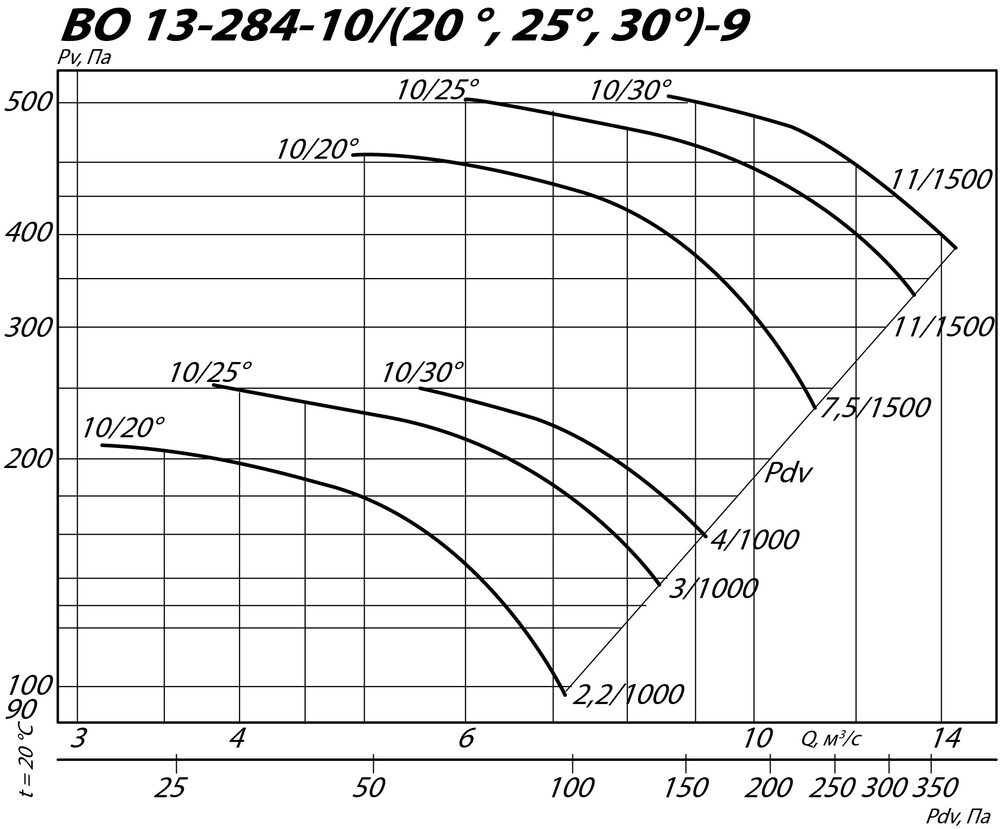

10/20°-9
100L6
2,2
1000
3,1 - 7,1
210 - 95
160
10/25°-9
112МА6
3
1000
3,8 - 8,5
245 - 135
175
10/30°-9
112МВ6
4
1000
5,5 - 9,1
250 - 115
175
10/20°-9
132S6
7,5
1500
4,8 - 11,1
510 - 235
195
10/25°-9
132М4
11
1500
6,0 - 13,3
600 - 330
210
10/30°-9
132М4
11
1500
8,5 - 14,2
605 - 385
210
№10

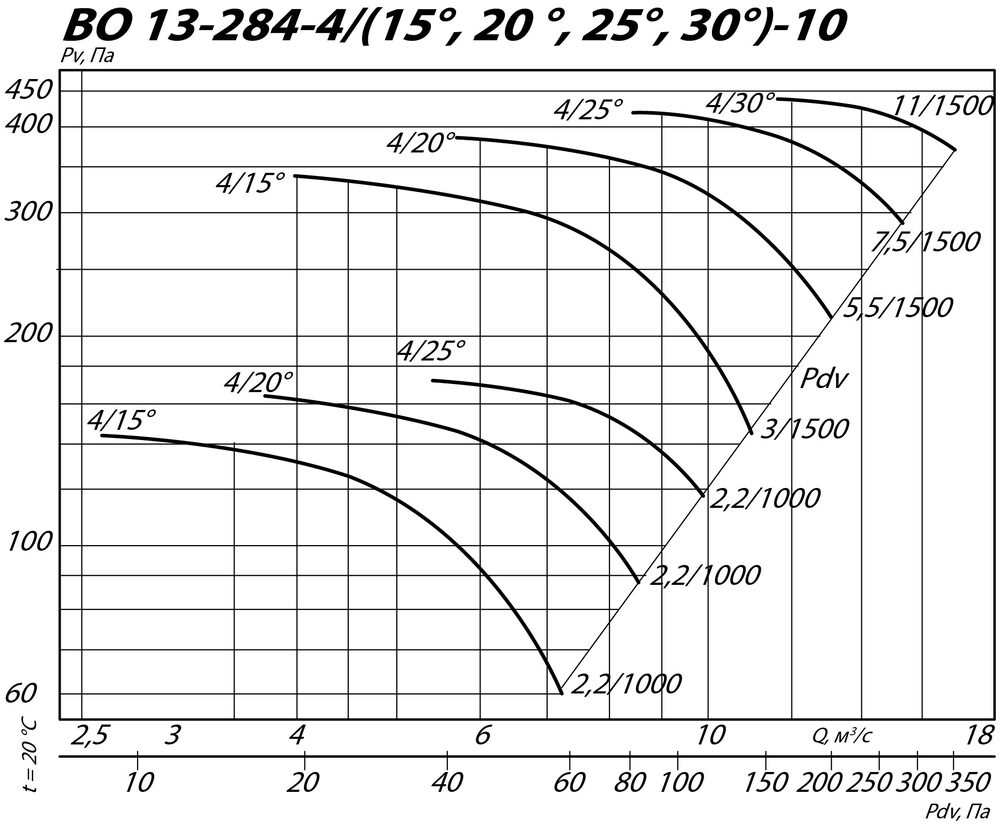

4/15°- 10
100L6
2,2
1000
2,6-7,2
145-60
170
4/20°- 10
100L6
2,2
1000
3,7-8,5
165-90
170
4/25°- 10
100L6
2,2
1000
5,4-9,8
170-120
170
4/15°- 10
100S4
3
1500
4,0-11,0
340-145
165
4/20°- 10
112M4
5,5
1500
5,8-13,1
385-210
185
4/25°- 10
132S4
7,5
1500
8,5-15,3
420-290
205
4/30°- 10
132M4
11
1500
11,7-17,1
435-370
225

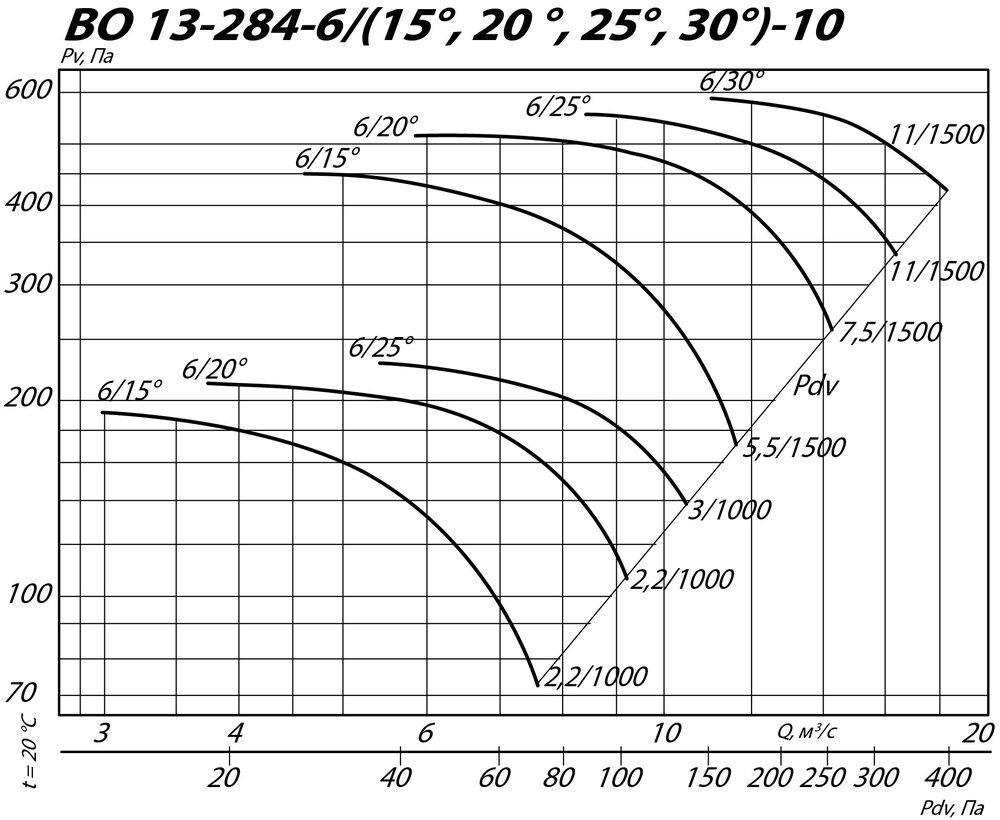

6/15°- 10
100L6
2,2
1000
3,0-7,6
190-70
170
6/20°- 10
100l6
2,2
1000
3,7-9,2
210-105
170
6/25°- 10
112ma6
3
1000
5,4-10,5
230-140
185
6/15°- 10
112M4
5,5
1500
4,6-11,7
450-170
185
6/20°- 10
132S4
7,5
1500
5,8-14,3
515-260
205
6/25°- 10
132M4
11
1500
8,5-16,4
555-340
225
6/30°- 10
132M4
11
1500
11,1-18,3
585-425
225

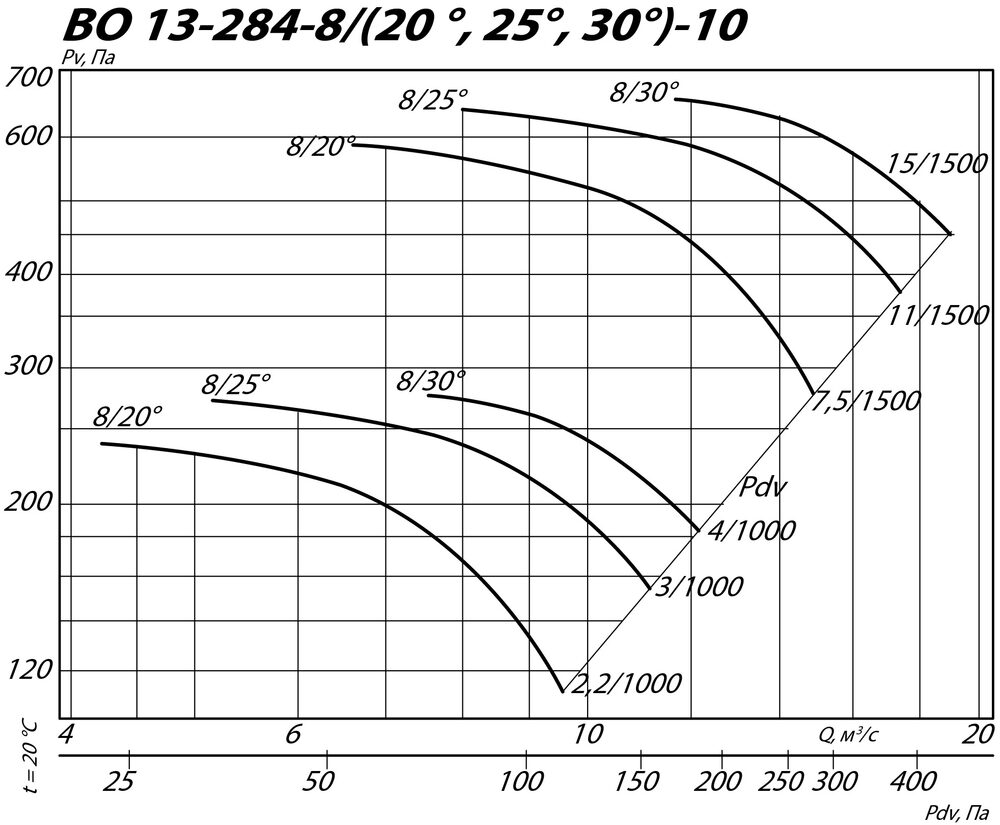

8/20°- 10
100L6
2,2
1000
4,2-9,5
240-115
170
8/25°- 10
112MA6
3
1000
5,2-11,2
270-155
185
8/30°- 10
112MB6
4
1000
7,5-12,2
275-185
185
8/20°- 10
132S4
7,5
1500
6,6-14,9
580-280
205
8/25°-10
132M4
11
1500
8,1-17,4
660-380
225
8/30°- 10
160S4
15
1500
11,7-19,0
670-450
315

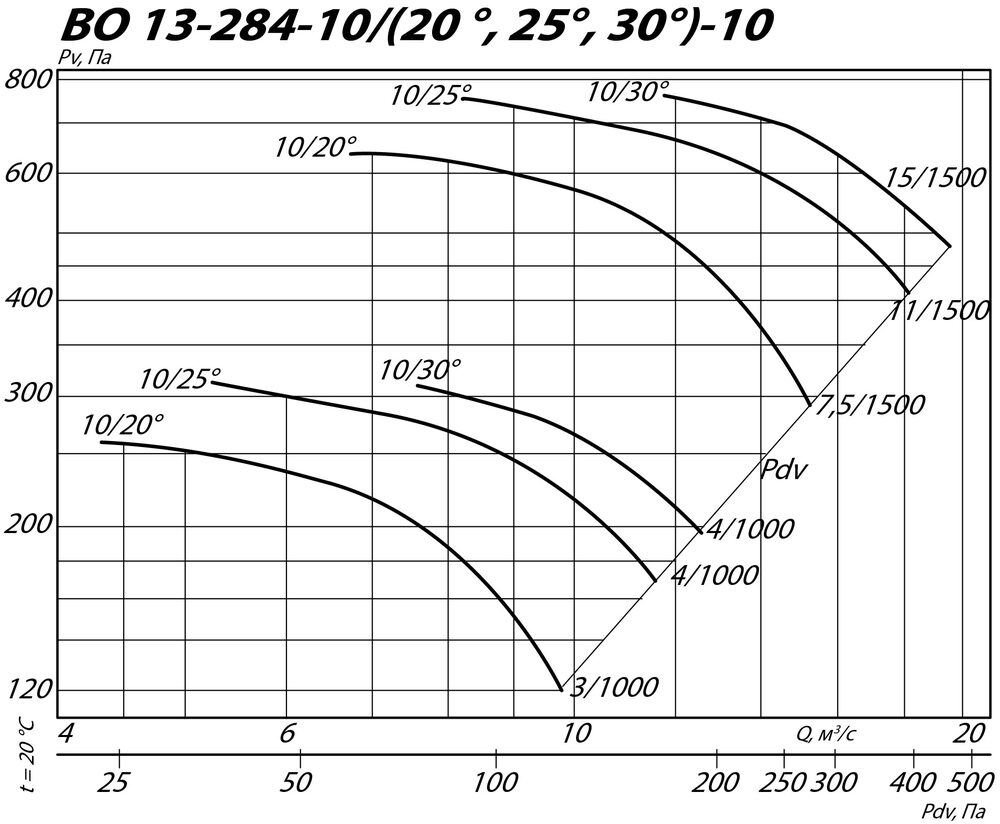

10/20°- 10
112MA6
3
1000
4,3-9,8
260-120
185
10/25°- 10
112MB6
4
1000
5,3-11,7
305-165
185
10/30°- 10
112MB7
4
1000
7,5-12,5
305-196
185
10/20°- 10
132S4
7,5
1500
6,7-15,2
630-295
205
10/25°- 10
132M4
11
1500
8,2-18,3
750-405
225
10/30°- 10
160S4
15
1500
11,8-19,5
750-475
315

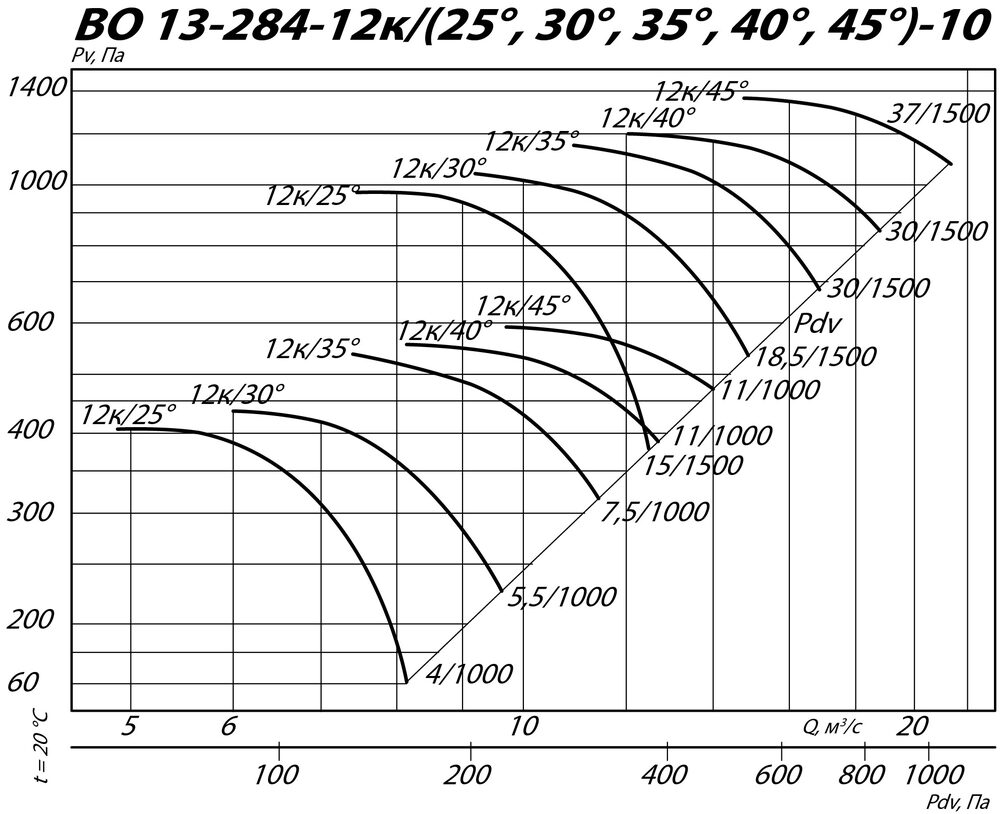

№10
12к/25° -10
112МВ6
4
1000
4,9-8,1
410-165
185
12к/30° - 10
132S6
5,5
1000
6,0-9,7
435-220
205
12к/35° - 10
132М6
7,5
1000
7,4-11,3
530-325
225
12к/40° - 10
160S6
11
1000
8,2-12,7
555-390
315
12к/45° - 10
160S6
11
1000
9,8-14,0
595-475
315
12к/25° - 10
160S4
15
1500
7,5-12,5
965-385
315
12к/30° - 10
160М4
18,5
1500
9,2-15,0
1030-515
340
12к/35° - 10
180М4
30
1500
11,0-16,7
1155-710
375
12к/40° - 10
180М4
30
1500
12,1-18,7
1210-850
375
12к/45° - 10
200М4
37
1500
14,8-21,2
1365-1100
450

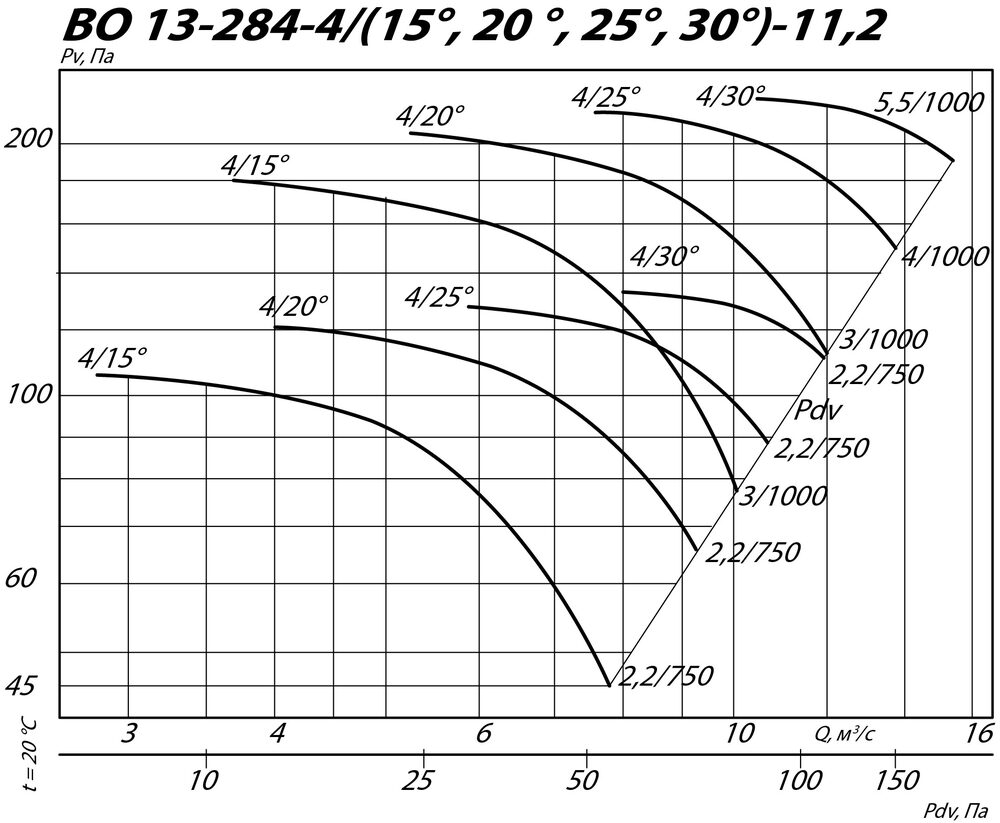

№11,2
4/15°- 11,2
112MA8
2,2
750
2,8-7,7
100-45
240
4/20°- 11,2
112MA8
2,2
750
4,0-9,1
120-65
240
4/25°- 11,2
112MA8
2,2
750
5,8-10,5
125-85
240
4/30°- 11,2
112MB8
3
750
8,0-11,8
130-110
240
4/15°- 11,2
112MA6
3
1000
3,6-10,0
175-75
240
4/20°- 11,2
112MA6
3
1000
5,2-11,9
200-110
240
4/25°- 11,2
112MB6
4
1000
7,6-13,7
215-150
240
4/30°- 11,2
132S6
5,5
1000
10,8-15,9
240-200
260

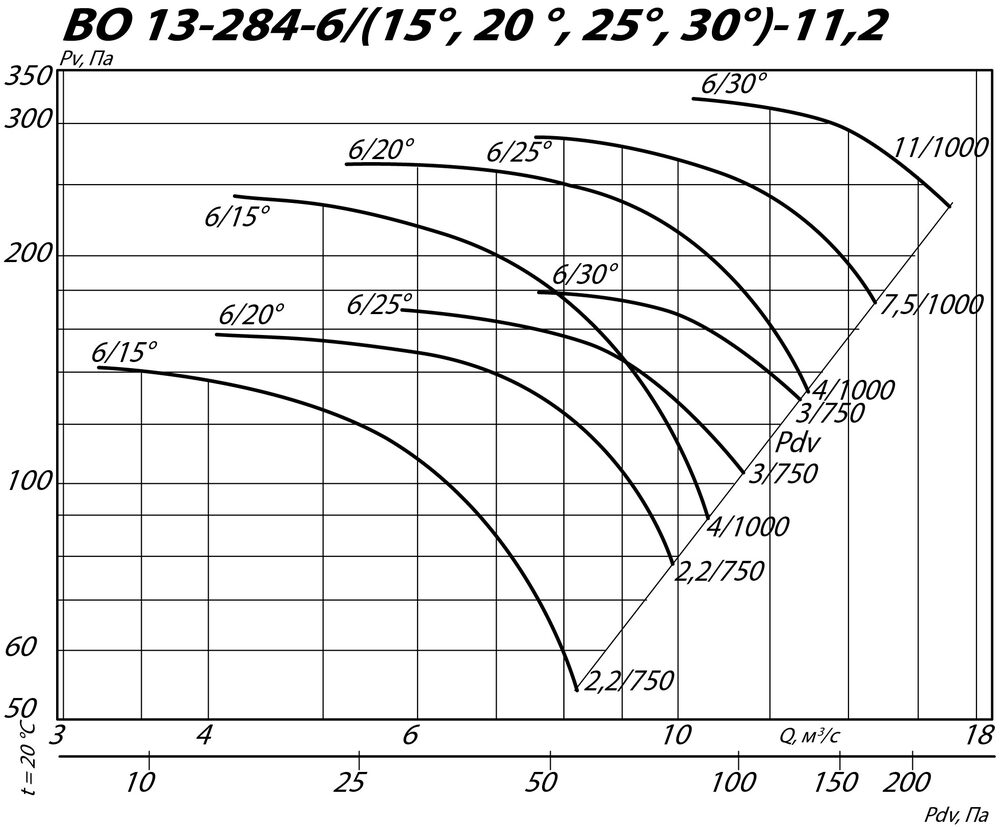

6/15°- 11,2
112МА8
2,2
750
3,2-8,2
140-50
240
6/20°- 11,2
112МА8
2,2
750
4,0-9,9
155-75
240
6/25°- 11,2
112МАВ8
3
750
5,8-11,3
165-100
240
6/30°- 11,2
112МВ8
3
750
7,6-12,6
175-125
240
6/15°- 11,2
112МВ6
4
1000
4,2-10,6
240-90
240
6/20°- 11,2
112MB6
4
1000
5,2-12,8
260-130
240
6/25°- 11,2
132М6
7,5
1000
7,8-15,2
300-185
240
6/30°- 11,2
160S6
11
1000
10,3-17,0
320-230
275

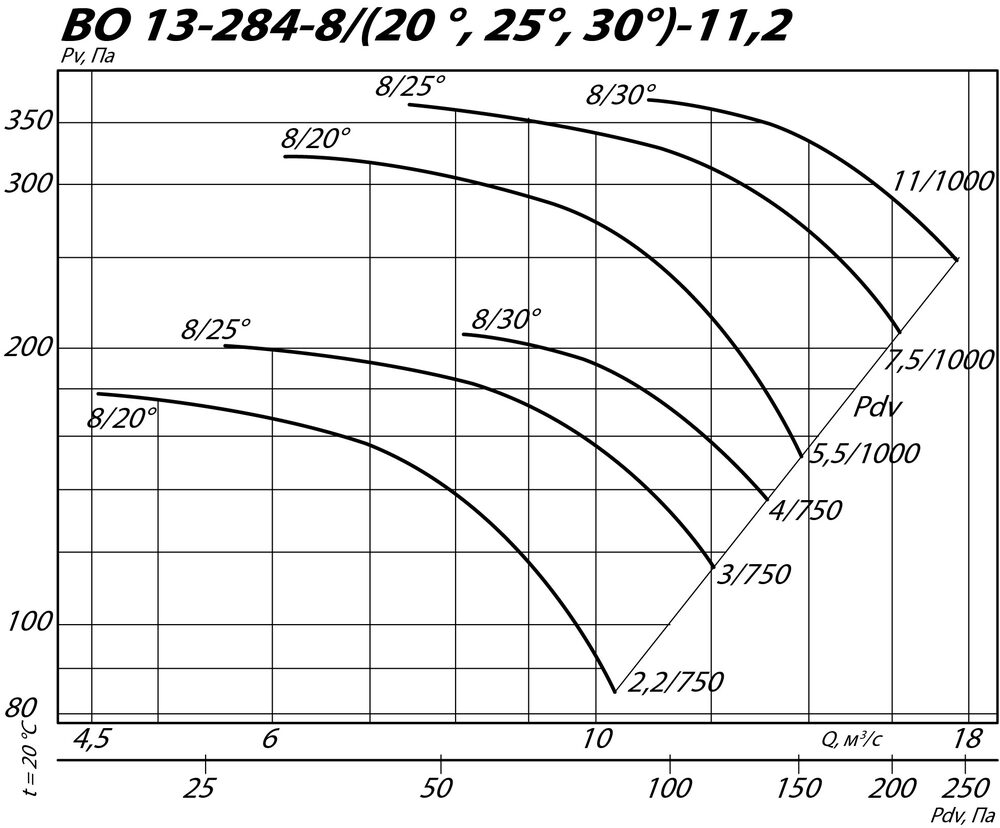

8/20°- 11,2
112АМ8
2,2
750
4,5-10,3
175-80
240
8/25°- 11,2
112МВ8
3
750
5,5-12,0
200-110
240
8/30°- 11,2
132S8
4
750
8,1-13,1
205-135
260
8/20°- 11,2
132S6
5,5
1000
6,1-13,8
320-150
260
8/25°- 11,2
132М6
7,5
1000
7,4-16,1
360-200
275
8/30°- 11,2
160S6
11
1000
10,9-17,6
370-240
410

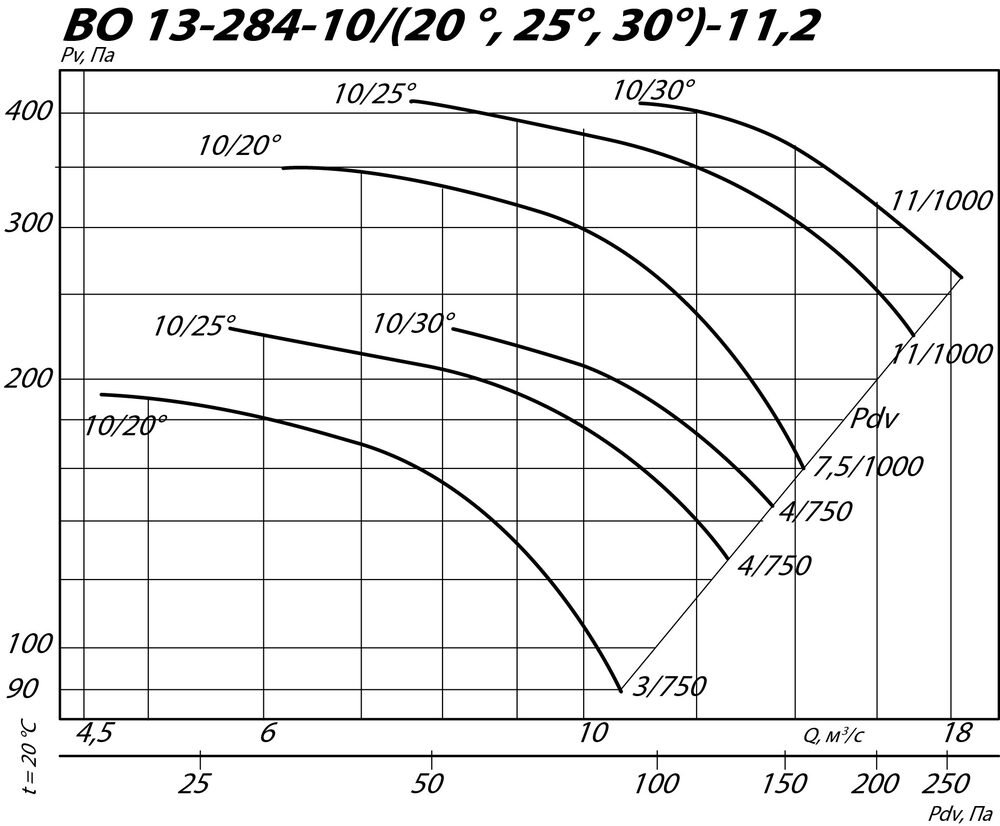

10/20°- 11,2
112МВ8
3
750
4,6-10,5
190-85
240
10/25°- 11,2
132S8
4
750
5,7-12,6
225-120
260
10/30°- 11,2
132S8
4
750
8,1-13,5
230-145
260
10/20°- 11,2
132М6
7,5
1000
6,2-14,1
340-160
260
10/25°- 11,2
160S6
11
1000
7,6-16,9
410-220
410
10/30°- 11,2
160S6
11
1000
10,9-18,1
420-260
410

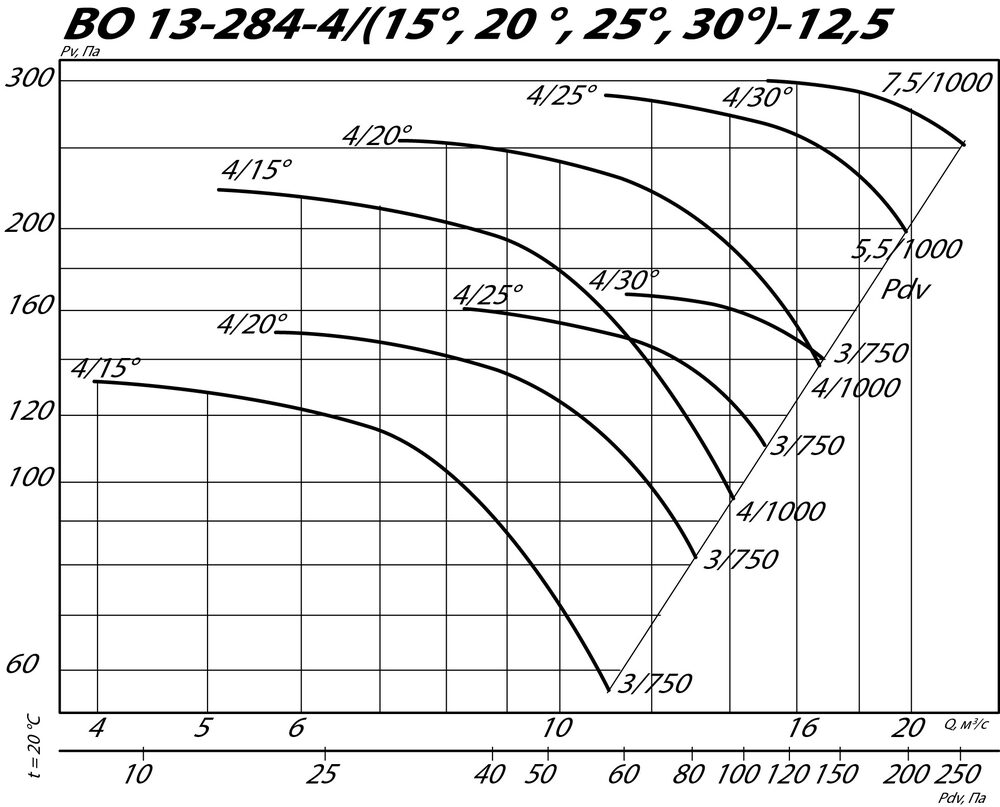

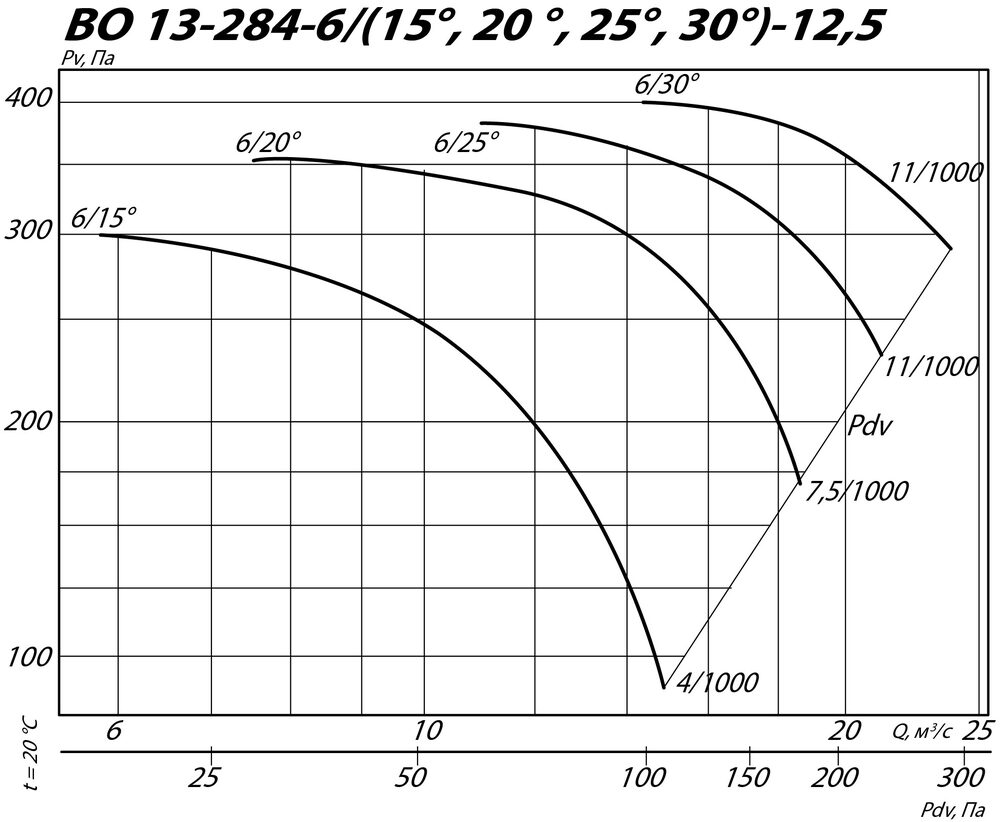

№12,5
4/15°- 12,5
112МВ8
3
750
3,9-10,8
130-55
255
4/20°- 12,5
112МВ8
3
750
5,6-12,8
150-80
255
4/25°- 12,5
112МВ8
3
750
8,2-14,7
160-110
255
4/30°- 12,5
112МВ8
3
750
11,2 - 16,5
165-140
255
4/15°- 12,5
112МВ6
4
1000
5,1-14,0
220-95
255
4/20°- 12,5
112МВ6
4
1000
7,3-16,6
255-140
255
4/25°- 12,5
132S6
5,5
1000
10,9-19,8
290-200
280
4/30°- 12,5
132М6
7,5
1000
15,1-22,1
300-255
295

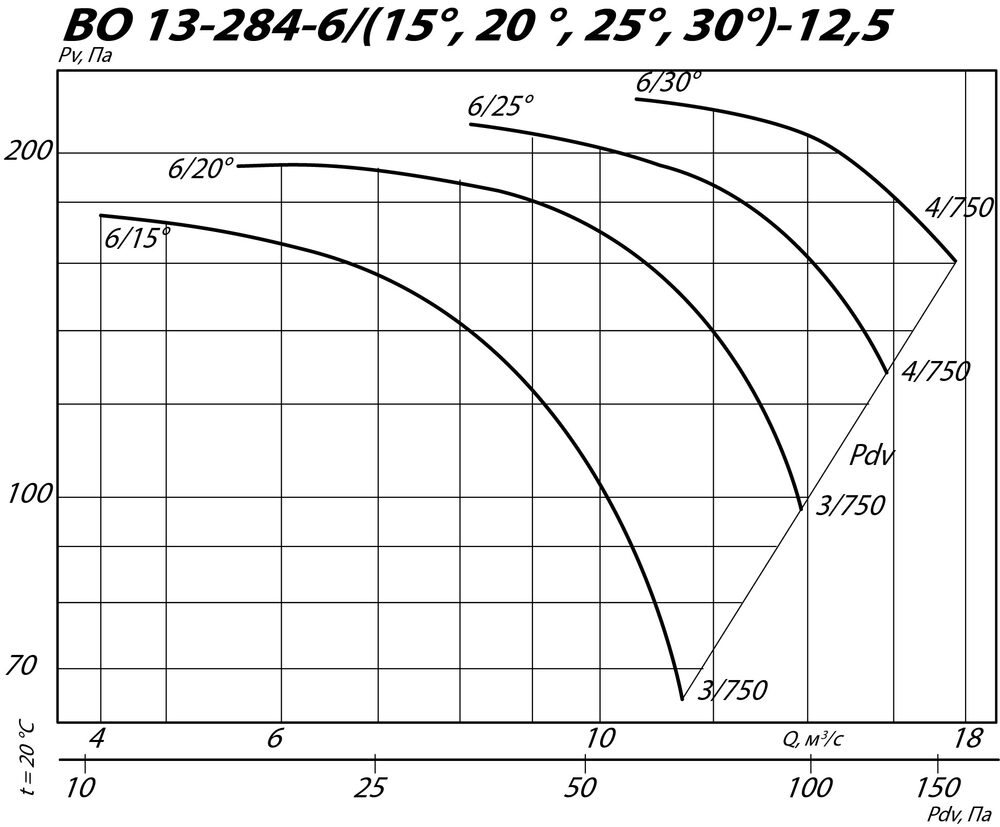

6/15°- 12,5
112МВ8
3
750
4,5-11,4
175-65
255
6/20°- 12,5
112МВ8
3
750
5,6-13,8
195-100
255
6/25°- 12,5
132S8
4
750
8,2-15,7
210-130
280
6/30°- 12,5
132S8
4
750
10,7-17,6
220-160
280
6/15°- 12,5
112МВ6
4
1000
5,8-14,8
295-110
255
6/20°- 12,5
132М6
7,5
1000
7,6-18,5
350-175
295
6/25°- 12,5
160S6
11
1000
10,9-21,1
380-235
435
6/30°- 12,5
160S6
11
1000
14,3-23,7
400-290
435

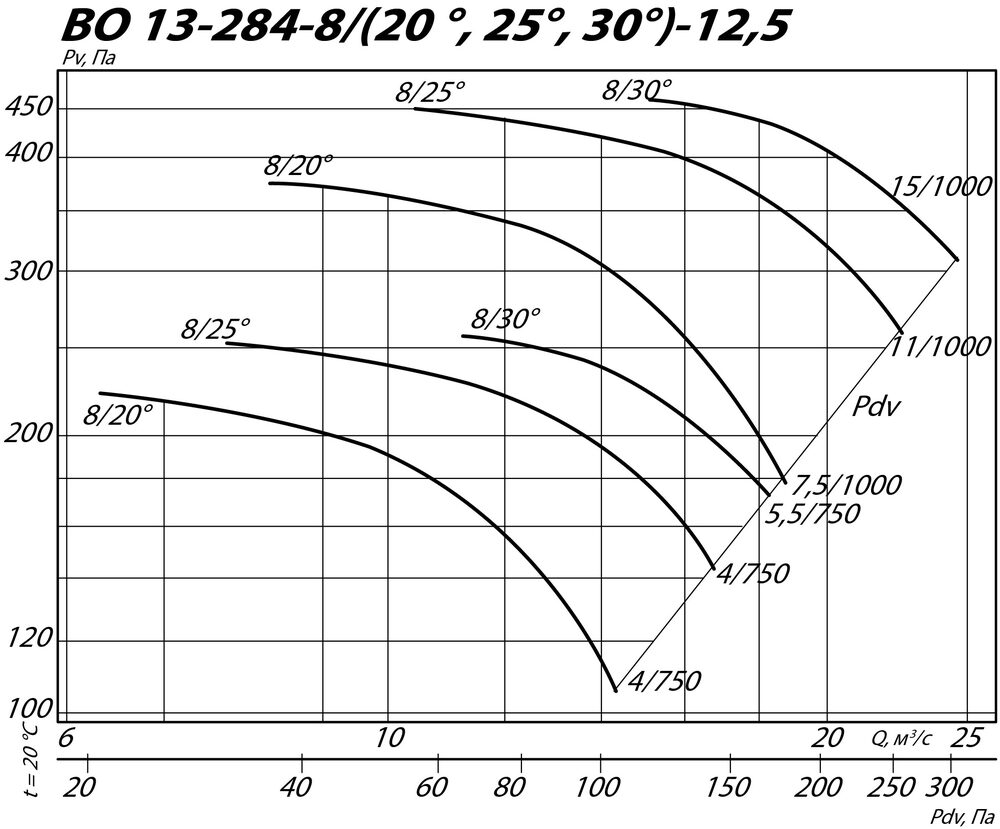

8/20°- 12,5
132S8
4
750
6,3-14,3
220-105
280
8/25°- 12,5
132S8
4
750
7,8-16,8
250-145
280
8/30°- 12,5
132М8
5,5
750
11,3-18,3
255-170
295
8/20°- 12,5
132М6
7,5
1000
8,5-19,3
400-190
295
8/25°- 12,5
160S6
11
1000
10,4-22,5
450-260
435
8/30°- 12,5
160М6
15
1000
15,2-24,6
460-310
460

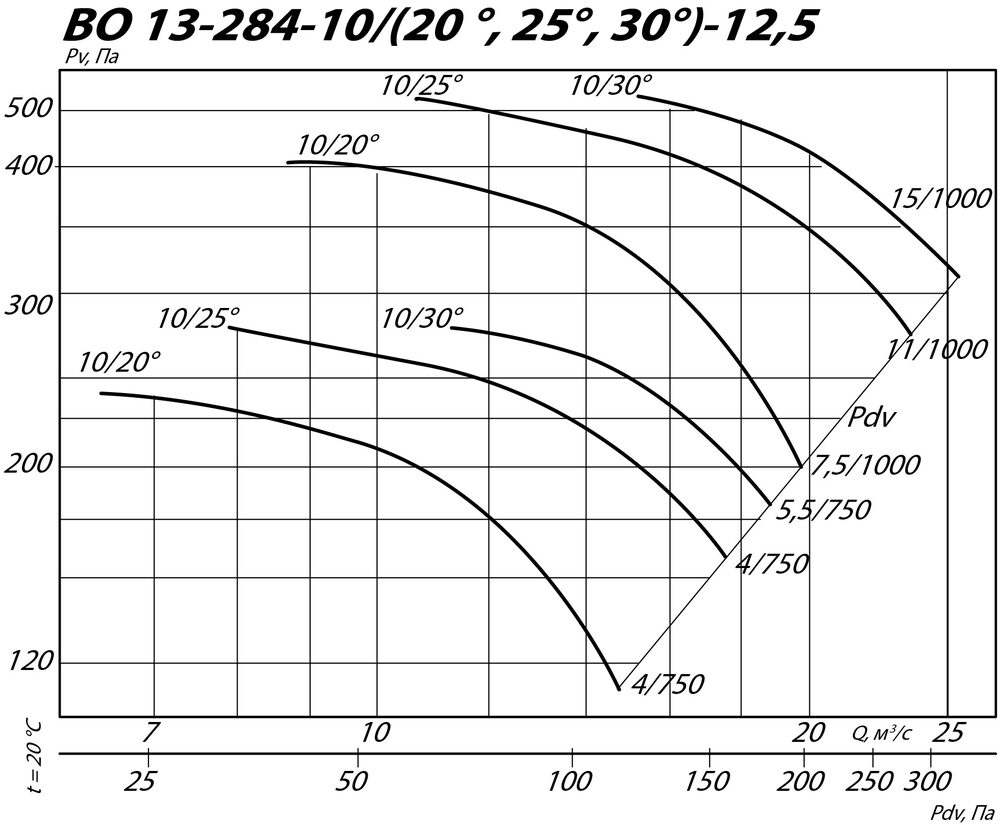

10/20°- 12,5
132S8
4
750
6,5 - 14,7
240-110
280
10/25°- 12,5
132S8
4
750
7,9 - 17,6
285 - 155
280
10/30°- 12,5
132М8
5,5
750
11,4-18,8
285-180
295
10/20°- 12,5
132М6
7,5
1000
8,7-19,7
435-200
295
10/25°- 12,5
160S6
11
1000
10,6 - 23,6
515-280
435
10/30°- 12,5
160М6
15
1000
15,2-25,2
515-325
460
№12,5
12к/25° - 12,5
132М8
5,5
750
7,3-12,2
380-150
295
12к/30° - 12,5
160S8
7,5
750
9,0-14,6
405-200
435
12к/35° - 12,5
160М8
11
750
10,7-16,3
450-275
460
12к/40° - 12,5
160М8
11
750
11,8-18,3
470-330
460
12к/45° - 12,5
180М8
15
750
14,1-20,1
505 - 405
495
12к/25° - 12,5
160М6
15
750
9,9-16,6
695-280
460
12к/30° - 12,5
180М6
18,5
750
12,2-19,8
740-370
495
12к/35° - 12,5
200М6
22
750
14,5-22,1
830-510
570
12к/40° - 12,5
200L6
30
750
16,0-24,8
870-610
610
12к/45° - 12,5
225М6
37
750
19,1-27,3
930-740
655
№16
4/15°- 16
160М8
11
750
8,5-23,3
230-98
660
4/20°- 16
160М8
11
750
12,1-27,5
260-145
660
4/25°- 16
160М8
11
750
17,6-31,8
275-190
660
4/30°- 16
160М8
11
750
24,3-35,5
285-245
660

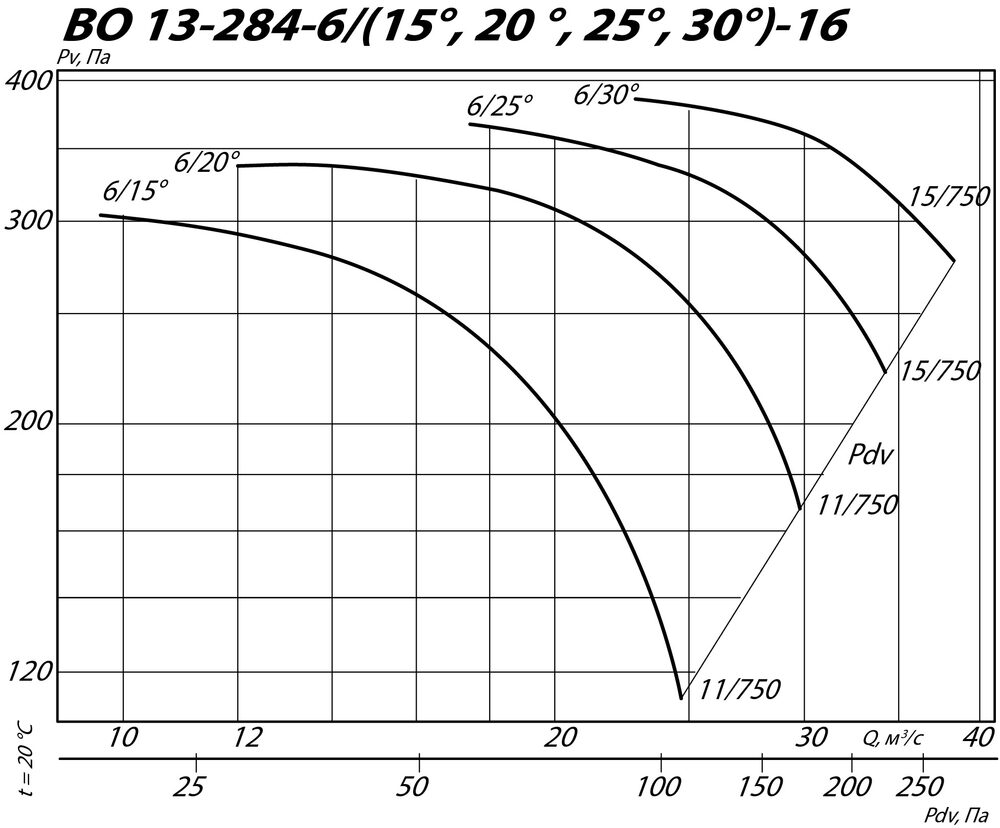

6/15°- 16
160М8
11
750
9,7-24,6
305-115
660
6/20°- 16
160М8
11
750
12,1-29,7
340-170
660
6/25°- 16
180М8
15
750
17,6-34,0
365-225
695
6/30°- 16
180М8
15
750
23,0-38,1
385-280
695
8/20°- 16
160М8
11
750
13,7-30,9
385-185
660
8/25°- 16
180М8
15
750
16,7-36,1
435-250
695
8/30°- 16
180М8
18,5
750
24,4-39,5
445-300
695
10/20°- 16
160М8
11
750
13,9-31,7
415-195
660
10/25°- 16
180М8
15
750
17,1-38,0
495-270
695
10/30°- 16
200L8
22
750
24,5-40,6
495-315
810
№16

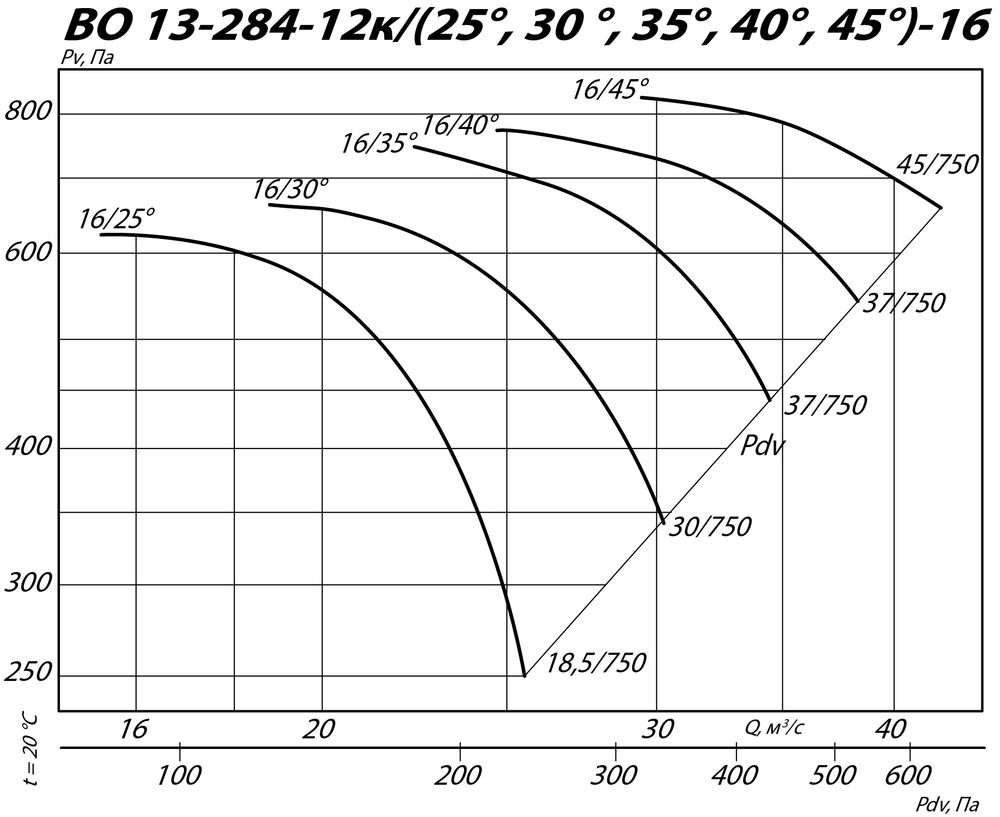

12к/25° - 16
200М8
18,5
750
15,3-25,6
620-250
770
12к/30° - 16
225М8
30
750
18,9-30,7
660-330
855
12к/35° - 16
250S8
37
750
22,4-34,2
740-450
990
12к/40° - 16
250S8
37
750
24,8-38,2
775-540
990
12к/45° - 16
250М8
45
750
29,5-42,2
825-660
1040
№20
4/15°- 20
225М8
30
750
16,6-45,5
360-155
1270
4/20°- 20
225М8
30
750
23,7-53,8
410-225
1270
4/25°- 20
225М8
30
750
34,3-62,0
430-300
1270
4/30°- 20
250S8
37
750
47,3-69,4
450-380
1400
6/15°- 20
225М8
30
750
19,0-48,1
475-180
1270
6/20°- 20
225М8
30
750
23,7-58,0
530-265
1270
6/25°- 20
250S8
37
750
34,3-66,3
570-350
1400
6/30°- 20
280S8
55
750
45,0-74,4
605-435
1700
8/20°- 20
225М8
30
750
26,8 - 60,4
600 - 285
1270
8/25°- 20
250М8
45
750
32,7-70,6
680-390
1450
8/30°- 20
280S8
55
750
47,6 - 77,0
690 - 465
1700
10/20°- 20
250S8
37
750
27,2-61,8
650-305
1400
10/25°- 20
280S8
55
750
33,4-74,1
770-420
1700
10/30°- 20
280М8
75
750
47,8-79,2
770-490
1750
№20
12к/25° - 20
280М8
75
750
30-50
970-390
1750
12к/30° - 20
280М8
75
750
37-60
1030-515
1750
12к/35° - 20
315М8
110
750
44-67
1155-710
2020

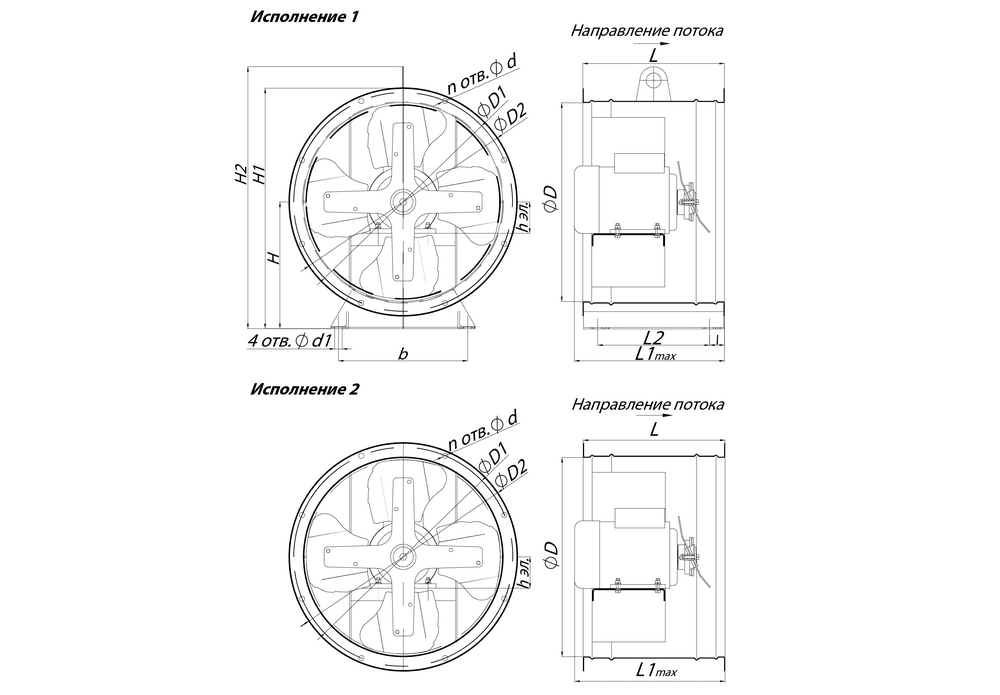

Габаритные и присоединительные размеры
Размеры даны в миллиметрах.
Типоразмер
h эл., мм
D, мм
D1, мм
D2, мм
H, мм
H1, мм
H2, мм
I, мм
L, мм
L1max, мм
L2, мм
b, мм
d, мм
d1, мм
n, мм
№4
56-90
400
440
458
255
484
527
30
285
366
225
260
10,5
15
16
№5
63-132
500
540
558
305
584
628
30
385
564
325
380
10,5
15
32
№6,3
71-160
630
670
688
370
714
758
30
485
643
425
500
10,5
15
32
№7,1
80-132
720
760
778
410
799
843
30
485
561
425
580
10,5
15
32
№8
80-132
810
850
868
455
889
962
35
600
639
530
650
10,5
15
32
№9
112-160
910
950
1020
510
1020
---
25
600
699
550
750
10
15
32
№10
100-180
1010
1050
1140
570
1140
---
60
650
723
530
910
10
18
32
№11,2
112
1130
1180
1250
625
1250
---
25
600
600
550
1020
10
15
32
№12,5
132-160
1260
1300
1390
695
1390
---
35
750
753
680
1120
10
15
32
№16
160-250
1615
1700
1760
880
1760
---
50
1000
1200
900
1650
12
24
28
№20
225-315
2020
2080
2220
1110
2220
---
60
1120
1500
1000
1750
14
28
28
Акустические характеристики
Уровень звукового давления Lpi, дБ, в октавных полосах частот и суммарный корректированный уровень LpA.
Типоразмер
Частота вращения, об/мин
125
250
500
1000
2000
4000
8000
Lpa, дБА
№4
1500
70
67
72
71
68
62
54
75
3000
86
97
96
92
86
78
70
97
№5
1500
80
72
78
76
73
67
59
81
3000
93
104
103
99
93
85
77
104
№6,3
1000
68
73
74
78
73
67
61
80
1500
77
79
83
86
82
76
70
90
№7,1
3000
101
112
111
107
101
93
85
112
1500
83
85
87
88
83
78
70
91
№8
1000
83
94
93
89
83
75
67
94
1500
88
91
92
89
85
79
71
93
№9
1000
87
98
97
93
87
79
71
98
1500
93
96
97
94
90
85
80
95
№10
1000
100
98
99
97
92
86
78
101
1500
99
110
109
105
99
91
83
110
№11,2
750
88
99
98
94
88
80
72
99
1000
100
103
105
102
97
92
87
103
№12,5
750
94
99
100
96
90
83
73
100
1000
100
105
106
102
96
89
79
106
№16
750
102
107
108
105
99
93
85
108
№20
750
104
111
113
109
102
98
88
111

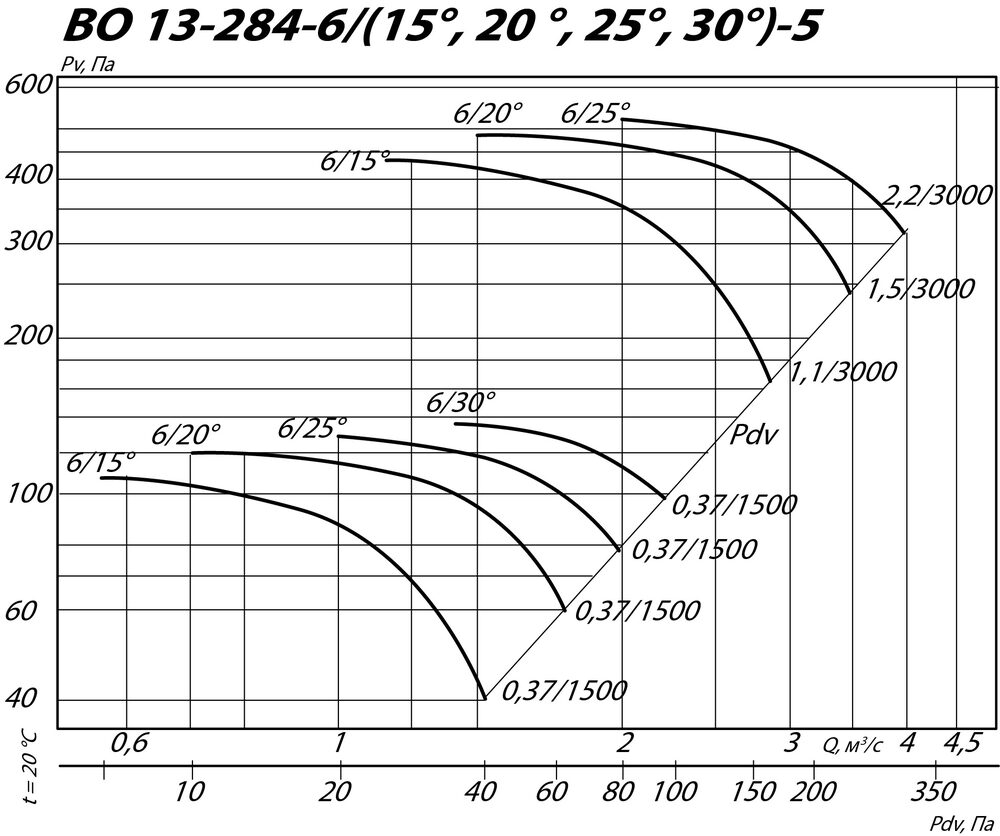

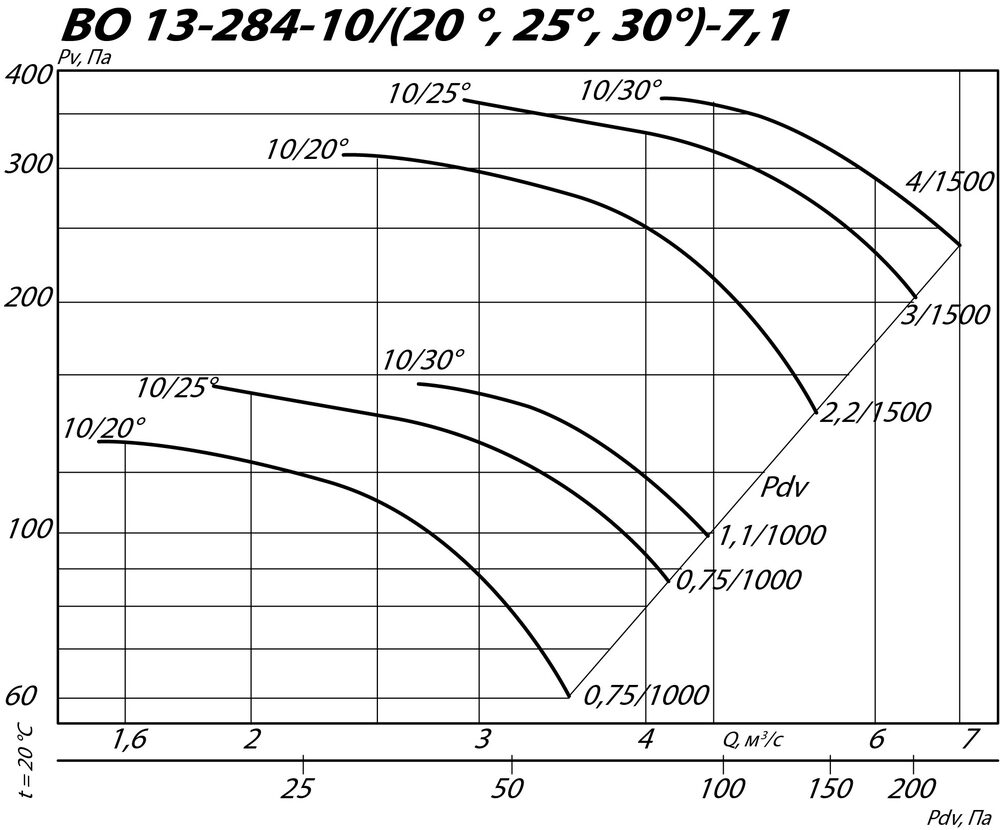

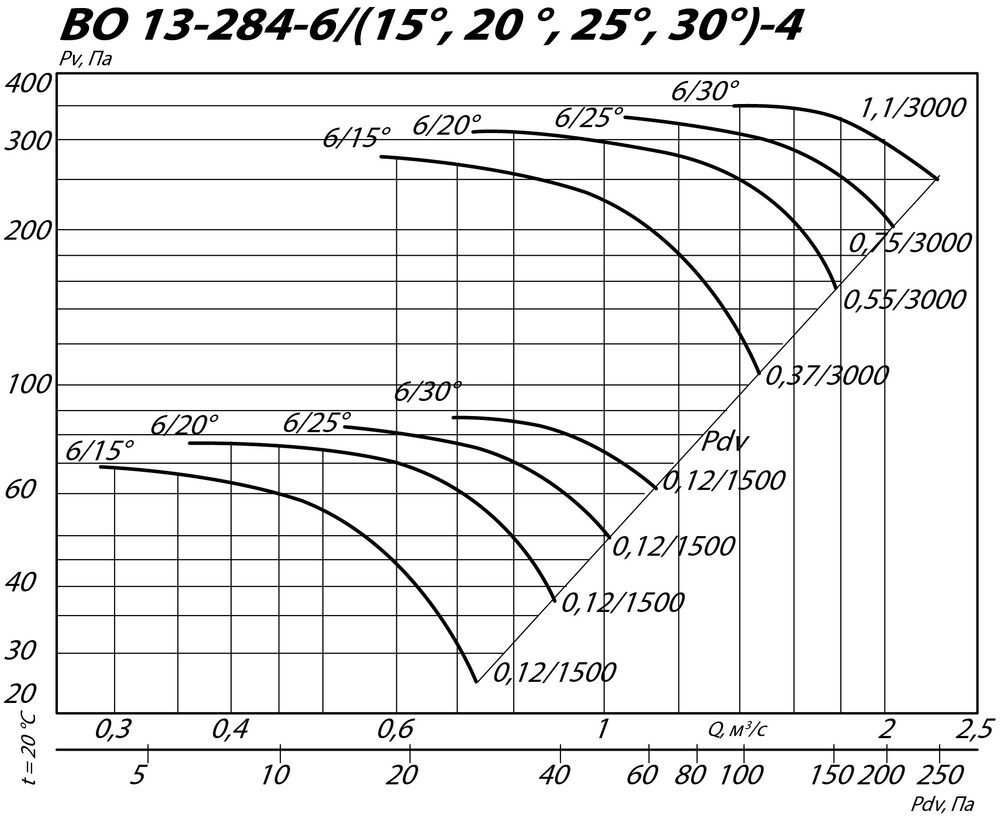

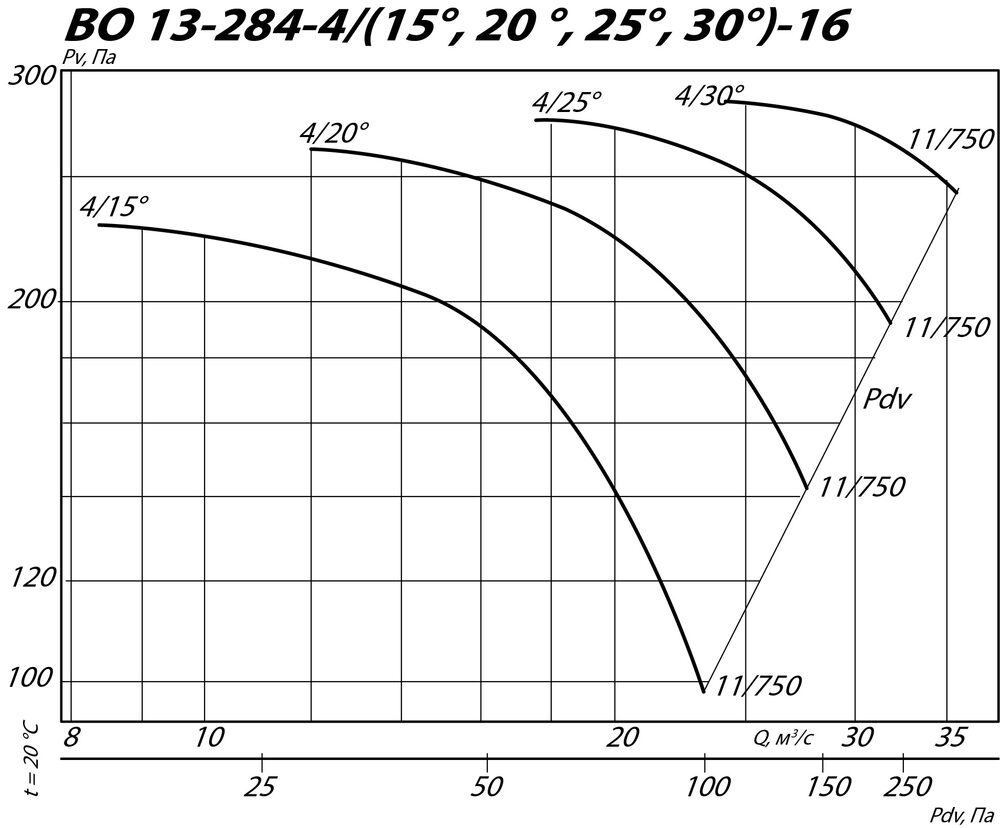

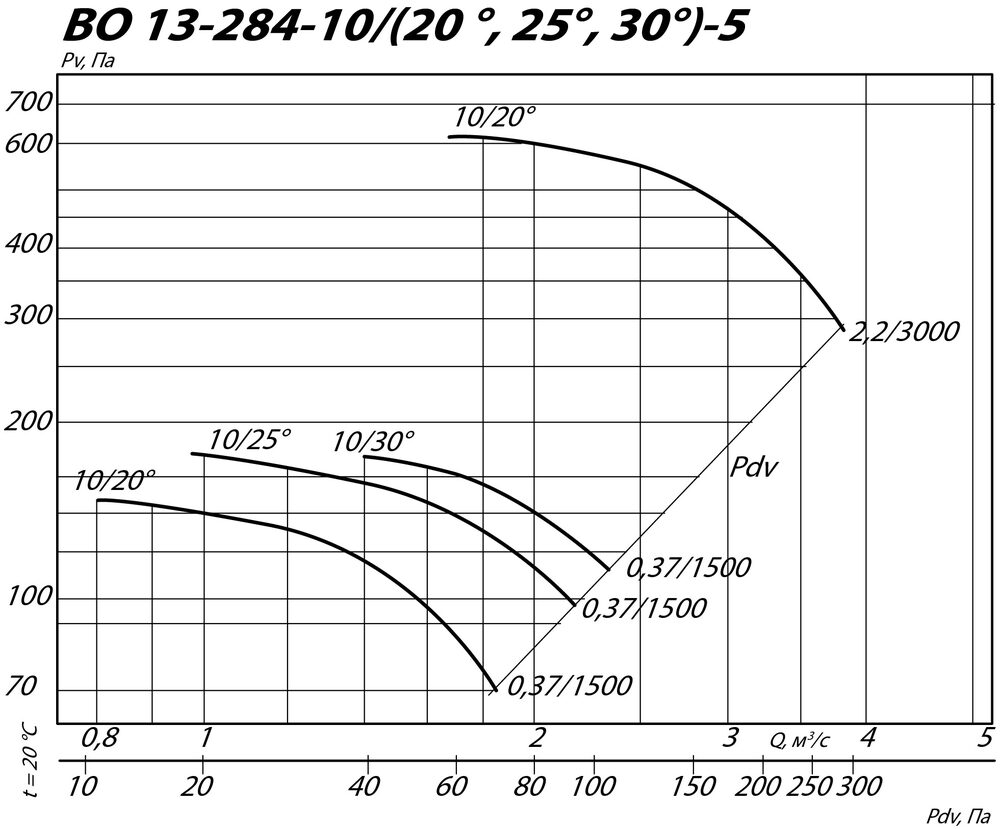

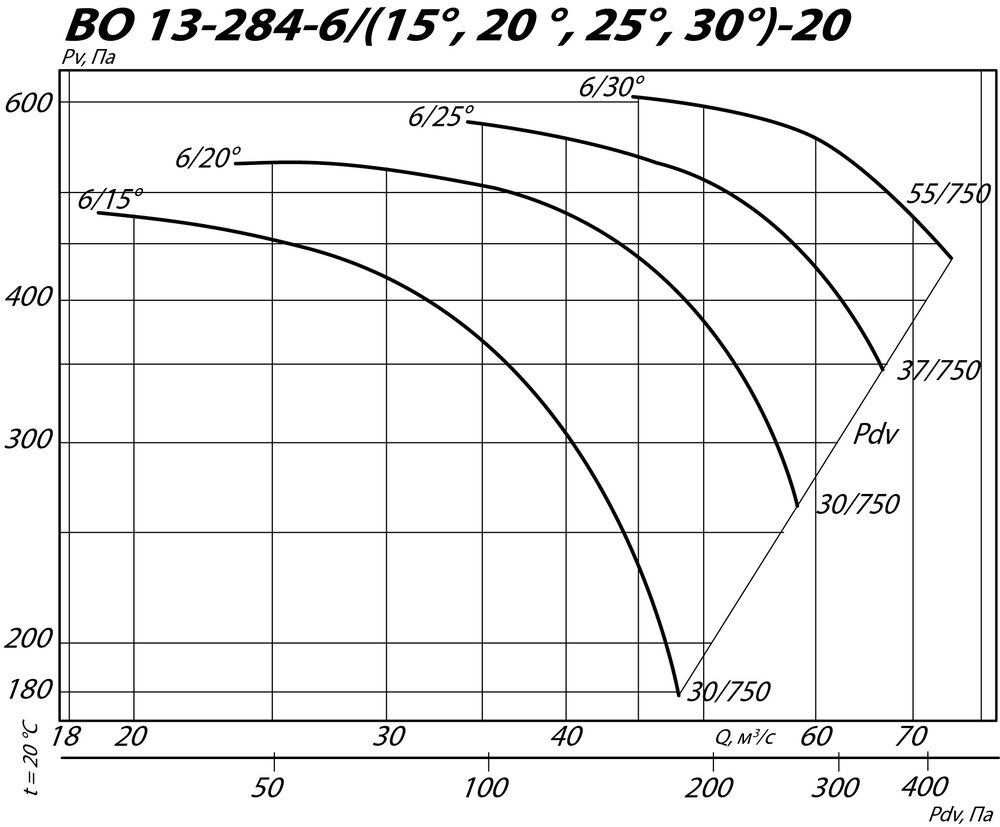

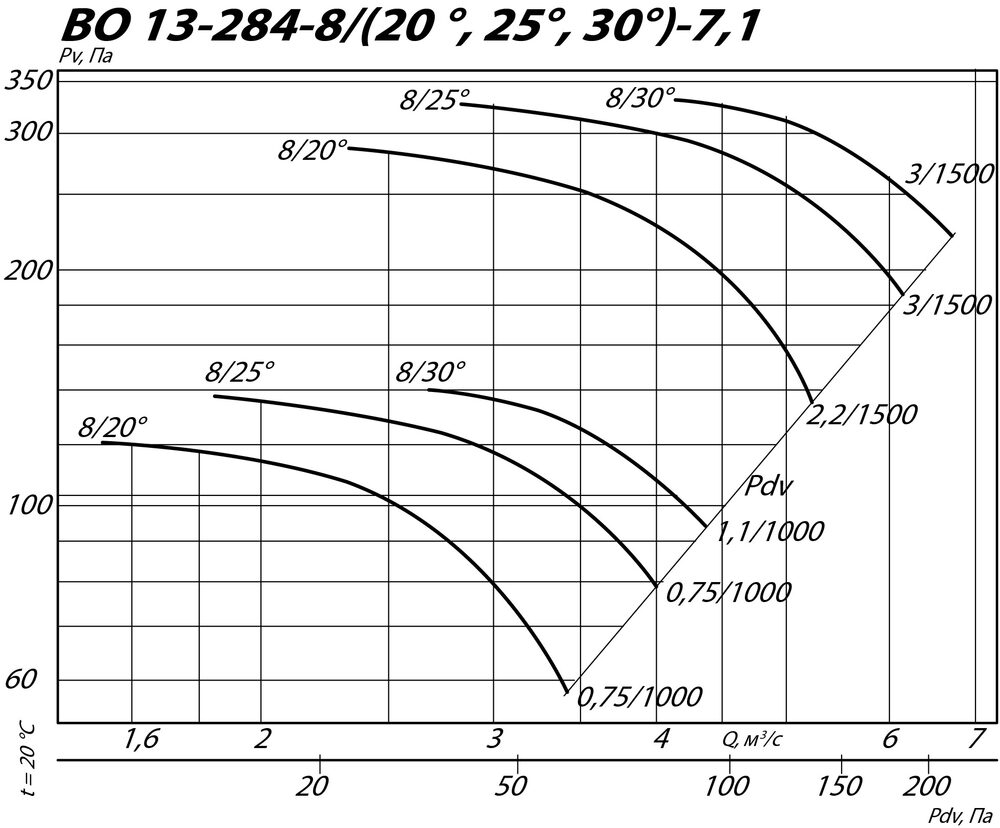

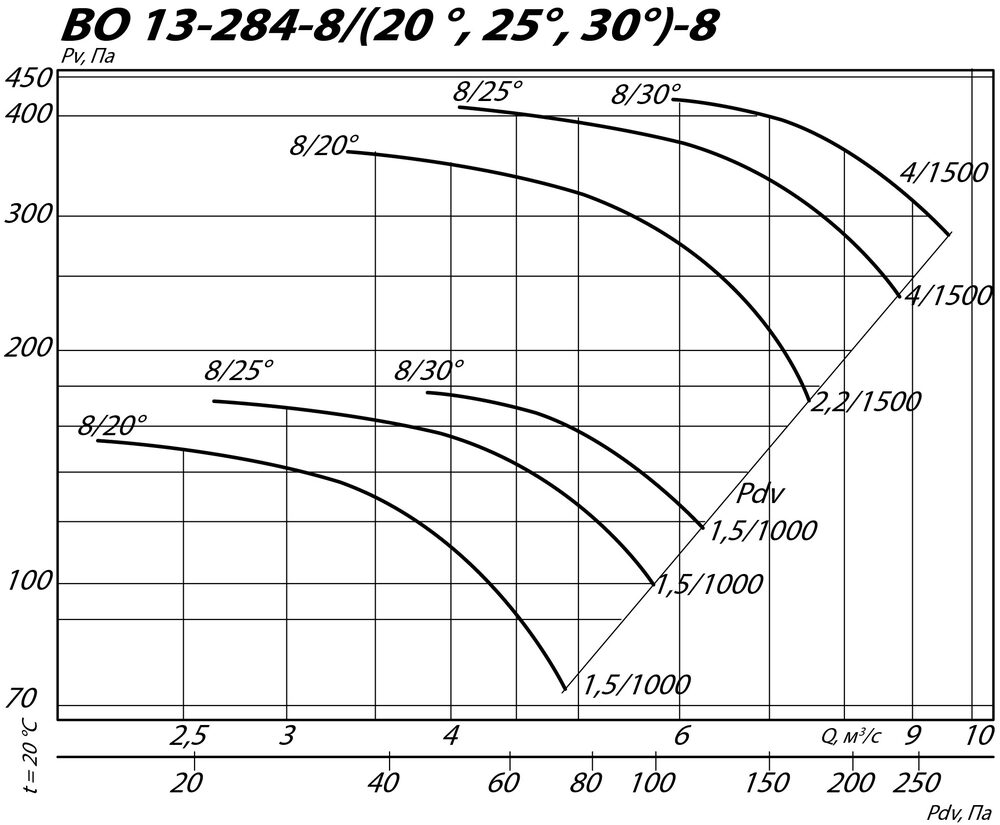

Чертежи и схемы
Чертежи по типоразмерам и исполнениям (55 шт.):
Осевой вентилятор ВО 13-284 №4 — чертежи и схемыОсевой вентилятор ВО 13-284 №4 — чертежи и схемыОсевой вентилятор ВО 13-284 №4 — чертежи и схемыОсевой вентилятор ВО 13-284 №4 — чертежи и схемыОсевой вентилятор ВО 13-284 №4 — чертежи и схемыОсевой вентилятор ВО 13-284 №5 — чертежи и схемыОсевой вентилятор ВО 13-284 №5 — чертежи и схемыОсевой вентилятор ВО 13-284 №5 — чертежи и схемыОсевой вентилятор ВО 13-284 №5 — чертежи и схемыОсевой вентилятор ВО 13-284 №5 — чертежи и схемыОсевой вентилятор ВО 13-284 №6,3 — чертежи и схемыОсевой вентилятор ВО 13-284 №6,3 — чертежи и схемыОсевой вентилятор ВО 13-284 №6,3 — чертежи и схемыОсевой вентилятор ВО 13-284 №6,3 — чертежи и схемыОсевой вентилятор ВО 13-284 №6,3 — чертежи и схемыОсевой вентилятор ВО 13-284 №7,1 — чертежи и схемыОсевой вентилятор ВО 13-284 №7,1 — чертежи и схемыОсевой вентилятор ВО 13-284 №7,1 — чертежи и схемыОсевой вентилятор ВО 13-284 №7,1 — чертежи и схемыОсевой вентилятор ВО 13-284 №7,1 — чертежи и схемыОсевой вентилятор ВО 13-284 №8 — чертежи и схемыОсевой вентилятор ВО 13-284 №8 — чертежи и схемыОсевой вентилятор ВО 13-284 №8 — чертежи и схемыОсевой вентилятор ВО 13-284 №8 — чертежи и схемыОсевой вентилятор ВО 13-284 №8 — чертежи и схемыОсевой вентилятор ВО 13-284 №9 — чертежи и схемыОсевой вентилятор ВО 13-284 №9 — чертежи и схемыОсевой вентилятор ВО 13-284 №9 — чертежи и схемыОсевой вентилятор ВО 13-284 №9 — чертежи и схемыОсевой вентилятор ВО 13-284 №9 — чертежи и схемыОсевой вентилятор ВО 13-284 №10 — чертежи и схемыОсевой вентилятор ВО 13-284 №10 — чертежи и схемыОсевой вентилятор ВО 13-284 №10 — чертежи и схемыОсевой вентилятор ВО 13-284 №10 — чертежи и схемыОсевой вентилятор ВО 13-284 №10 — чертежи и схемыОсевой вентилятор ВО 13-284 №11,2 — чертежи и схемыОсевой вентилятор ВО 13-284 №11,2 — чертежи и схемыОсевой вентилятор ВО 13-284 №11,2 — чертежи и схемыОсевой вентилятор ВО 13-284 №11,2 — чертежи и схемыОсевой вентилятор ВО 13-284 №11,2 — чертежи и схемыОсевой вентилятор ВО 13-284 №12,5 — чертежи и схемыОсевой вентилятор ВО 13-284 №12,5 — чертежи и схемыОсевой вентилятор ВО 13-284 №12,5 — чертежи и схемыОсевой вентилятор ВО 13-284 №12,5 — чертежи и схемыОсевой вентилятор ВО 13-284 №12,5 — чертежи и схемыОсевой вентилятор ВО 13-284 №16 — чертежи и схемыОсевой вентилятор ВО 13-284 №16 — чертежи и схемыОсевой вентилятор ВО 13-284 №16 — чертежи и схемыОсевой вентилятор ВО 13-284 №16 — чертежи и схемыОсевой вентилятор ВО 13-284 №16 — чертежи и схемыОсевой вентилятор ВО 13-284 №20 — чертежи и схемыОсевой вентилятор ВО 13-284 №20 — чертежи и схемыОсевой вентилятор ВО 13-284 №20 — чертежи и схемыОсевой вентилятор ВО 13-284 №20 — чертежи и схемыОсевой вентилятор ВО 13-284 №20 — чертежи и схемы
Комплектация
Изделие в сбореРабочее колесо и электродвигатель в обечайке
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
+7 (495) 640-24-15info@ventar-s.ruОфис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3)Пн–Чт 9:00–18:00, Пт до 17:00
⚙️ Сайт сейчас обновляется — возможны небольшие недочёты. Заметили проблему или что-то не работает? Позвоните +7 (495) 640-24-15 — поможем и всё оформим.
