Подробно
Описание

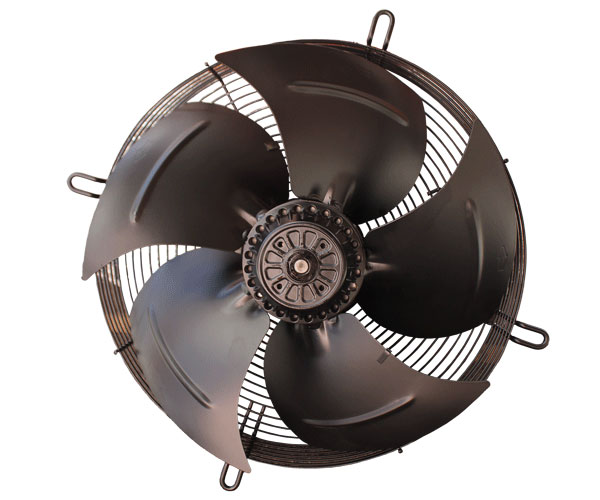

Вентилятор осевой компактный YWF — 26 типоразмеров, 26 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Компактные осевые вентиляторы с двигателем внешнего ротора. Применяются в холодильном и торговом оборудовании, в конденсаторных блоках, теплообменниках и шкафах автоматики. Поставляются в круглом и квадратном корпусе, на всасывание и на нагнетание.
Системы вентиляции производственных, общественных и жилых зданий;
Холодильная техника;
Другие технологические установки.
Встроенная термозащита предотвращает двигатель от перегревания;
Подшипники ротора не требуют обслуживания;
Лопатки, решётка и ротор защищены чёрным лаковым покрытием.
Общие сведения и конструкция
Одно- или трехфазный двигатель с внешним ротором;
Направление потока воздуха: - S – от рабочего колеса на решетку; - B – от решетки на рабочее колесо.
Два варианта исполнения корпуса: - с защитной решеткой (только с направлением S); - с защитной решеткой и монтажной панелью (B);
Только общепромышленное исполнение. Предназначены для перемещения неагрессивных газовоздушных смесей с температурой от -30 °С до +40 °С, с содержанием пыли и других твердых примесей не более 100 мг/м при отсутствии липких веществ и волокнистых материалов.
Температура перемещаемой среды от -30 °С до +40 °С.
Технические характеристики
Всего в серии 13 исполнений по 1 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Марка вентилятора
Напряжение, В / частота, Гц
Фазность
Мощность, кВт
Ток, А
Частота вращения, об/мин
Макс. расход воздуха, м³/ч
Конденсатор, мкФ
Звуковое давление на 1 м, дБ(А)
Макс. температура перемещаемой среды, °C
Вес, кг
Схема электрического подключения
YWF
YWF2E-200 S/B
220/50
1
0,05
0,25
2500
745
2
52
60
2,5
A
YWF2E-250 S/B
220/50
1
0,11
0,5
2400
955
4
60
60
3
A
YWF2E-300 S/B
220/50
1
0,14
0,65
2500
1800
4
60
60
3,4
A
YWF2E-350EX S/B
220/50
1
0,14
0,65
1380
2260
4
62
60
5
A
YWF4E-400 S/B
220/50
1
0,18
0,81
1380
3700
6
67
65
6,1
A
YWF4D-450 S/B
380/50
3
0,25
0,58
1360
4500
—
68
55
7,5
B
YWF4E-450 S/B
220/50
1
0,25
1,15
1350
4500
8
68
55
7,5
A
YWF4E-500 S/B
220/50
1
0,42
1,85
1300
6200
—
72
50
10
A
YWF4D-500 S/B
380/50
3
0,45
0,93
1300
6250
—
72
50
10
B
YWF4E-550 S/B
220/50
1
0,55
2,45
1300
7500
—
74
50
10,5
A
YWF4D-550 S/B
380/50
3
0,65
1,2
1300
7500
—
74
50
10,5
B
YWF4E-630 S/B
220/50
1
0,81
3,5
1360
10800
16
78
50
15,4
A
YWF4D-630 S/B
380/50
3
0,86
1,6
1350
10800
—
78
50
15,4
B
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.

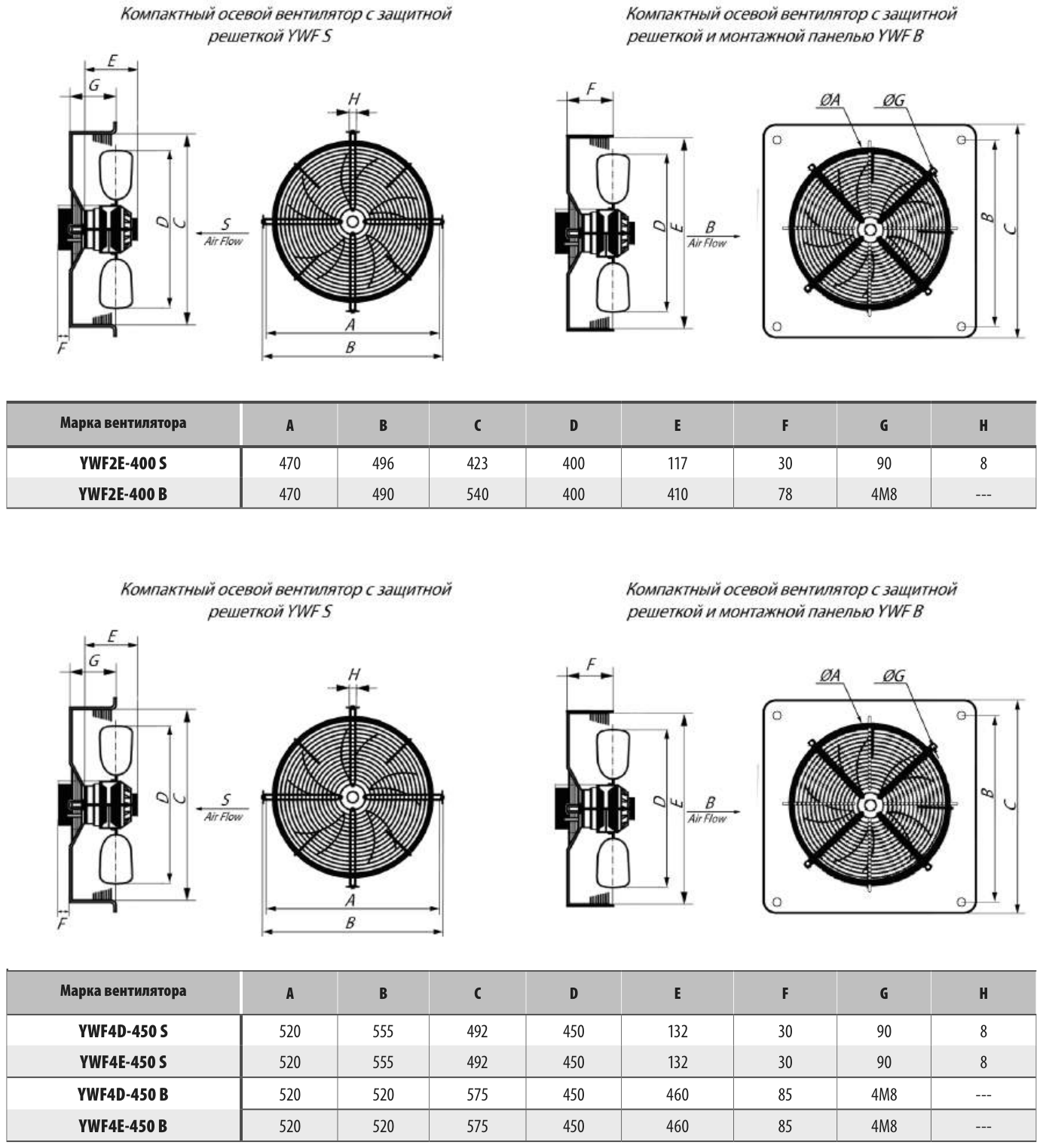

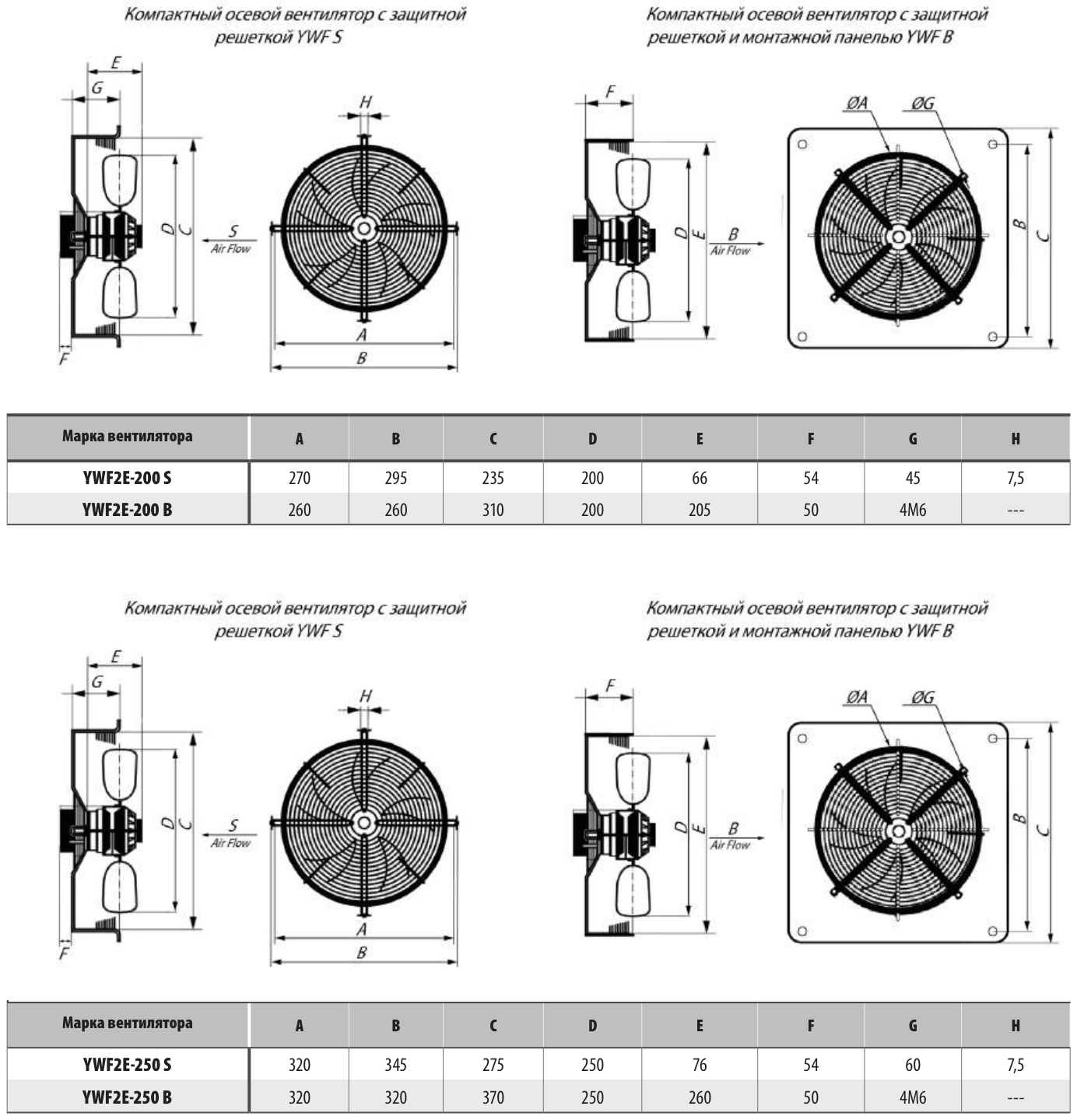

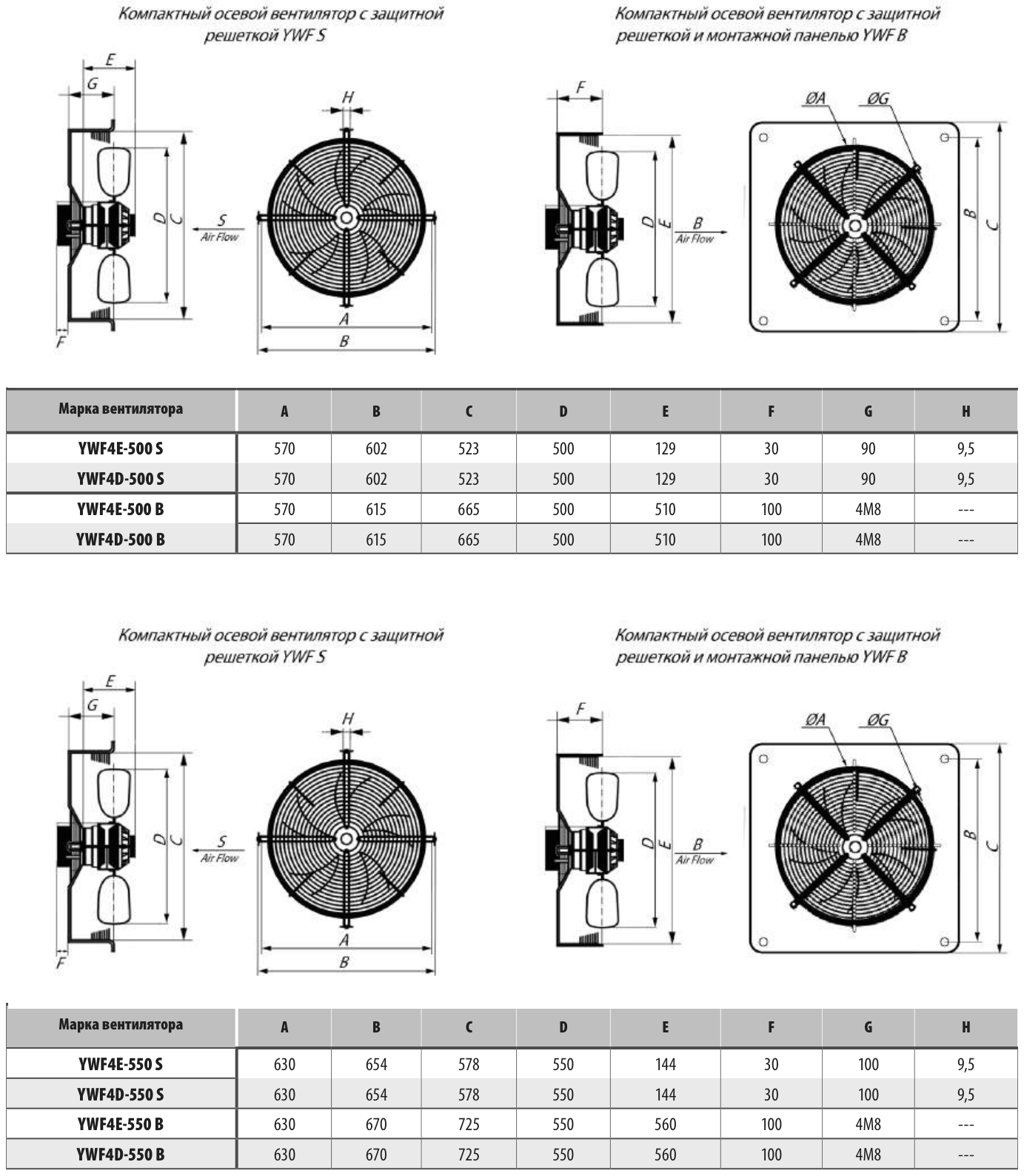

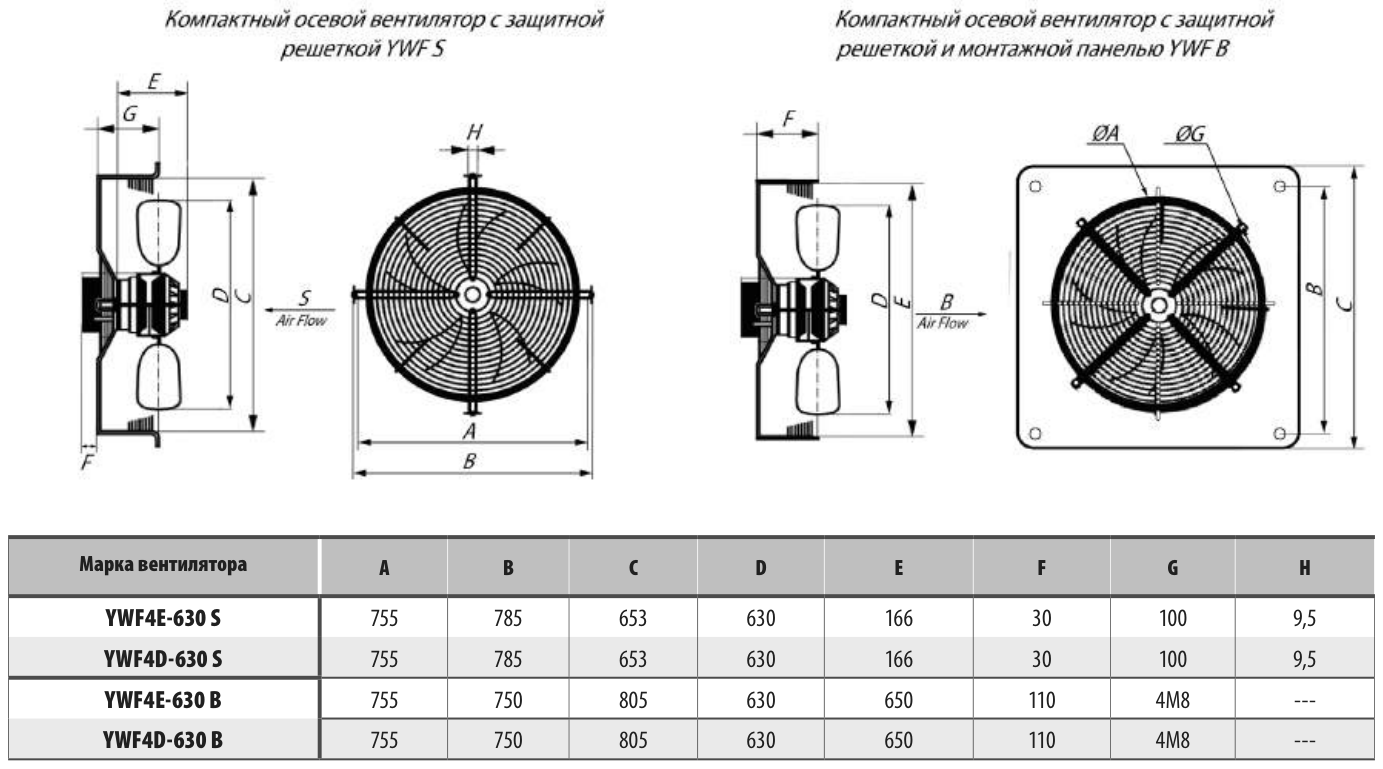

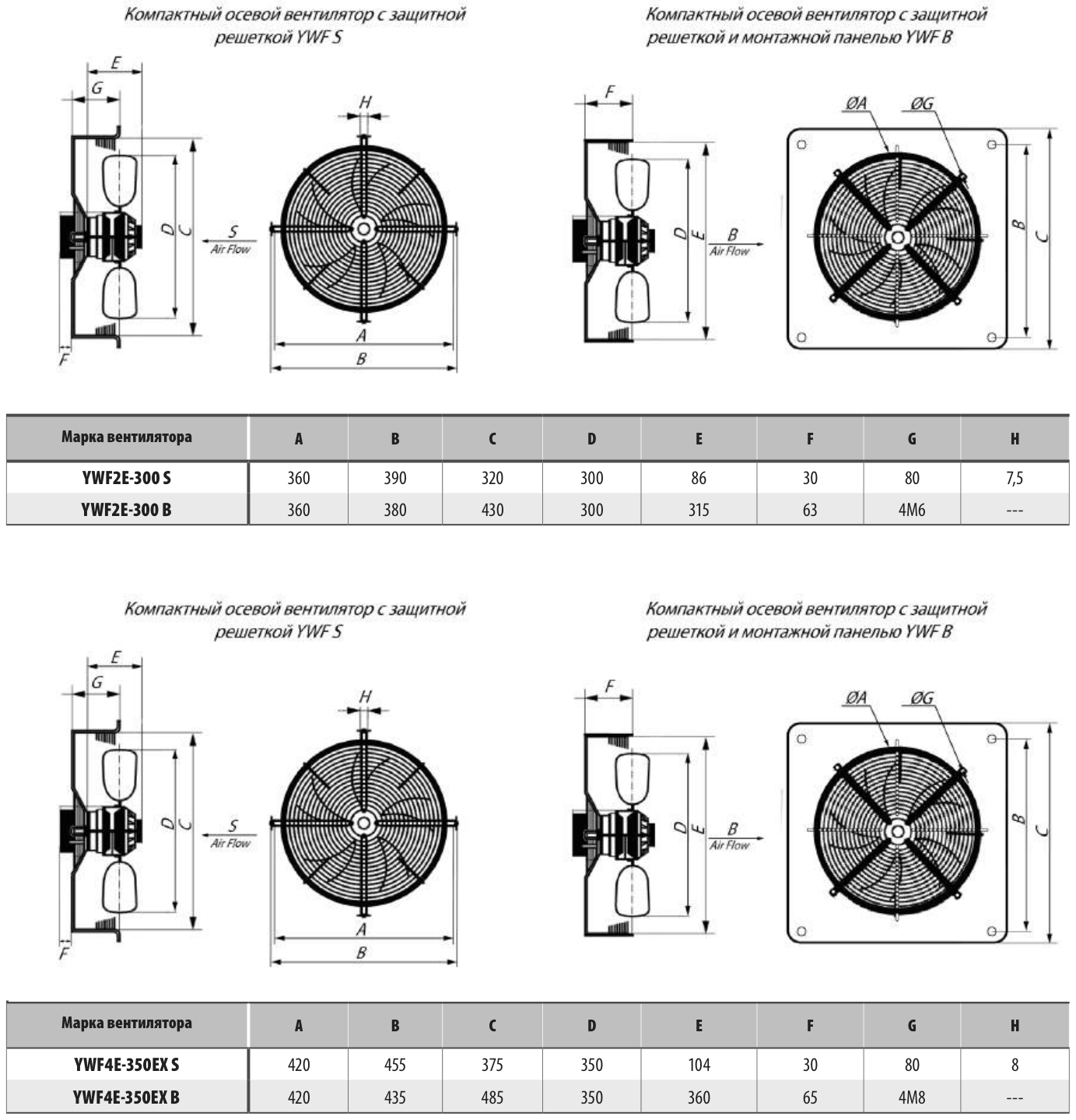

Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (5 шт.). Выберите типоразмер:
YWF — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.YWF (6) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.YWF (8) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.YWF (10) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.YWF (12) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.
Комплектация
Изделие в сбореВентилятор в сборе с решёткой и монтажной панелью
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
