Вентилятор крышный ВКРФ

✓ Всегда в наличии / под заказ Доставка по всей России
Вентилятор крышный ВКРФ
Вентилятор крышный ВКРФ
Техническое описание (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель
Вентилятор крышный ВКРФ: 12 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 91 301 ₽.

⚙️ Подбор и заказ

91 301 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные

Характеристики

Тип вентилятора Все, Крышные
Подробно

Описание

Вентилятор крышный ВКРФ — 12 типоразмеров, 62 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.

Назначение

Крышный вентилятор с рабочим колесом на выносном валу. Двигатель вынесен из потока, что позволяет работать с влажным и загрязнённым воздухом. Выпускается в общепромышленном, коррозионностойком и взрывозащищённом исполнении.

Общие сведения и конструкция

  • Низкого давления
  • Одностороннего всасывания
  • Назад загнутые лопатки
  • Выброс потока воздуха вверх («факельный выброс»)
  • Карманы вентилятора предотвращают утечку воздуха в выключенном состоянии
  • Вентиляторы ВКРФ могут комплектоваться стаканами, клапанами к стаканам и поддонами

Условия эксплуатации

  • Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
  • При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
  • Допустимая температура окружающей среды от -60 °С до +40 °С.

Технические характеристики

Всего в серии 72 исполнений по 12 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.

ТипоразмерНомер кривой на графикеТип колесаТипоразмер двигателяМощность двигателя, кВтСинхронная частота, оборотов об/ мин.Минимальная производительность, м3/чМаксимальная производительность, м3/чМаксимальное статическое давление, Па при 20CМасса, кг
ВКРФ 3,551РВ6к56B40,1815001375302028148
2РВ656B40,1815001370346128051
3РВ963A40,2515001465383530952
4РВ6к80А21,5300028356230120061
5РВ680А21,5300028217150119562
6РВ980B22,2300030357936133065
ВКРФ 4,01РВ6к63A40,2515001975435036357
2РВ663B40,3715001970499036058
3РВ971A40,5515002110552039859
4РВ690L233000405010265152567
5РВ9100S243000437011435171072
ВКРФ 4,51РВ6к71A40,5515002815619046076
2РВ671B40,7515002805710045578
3РВ980A41,115003000786050582
4РВ6к100L25,53000587012910199799
5РВ9112M27,530006530163922195119
ВКРФ 5,01РВ6к63B60,2510002445537422783
2РВ671A60,3710002435617022586
3РВ971B60,5510002610682525087
4РВ6к80A41,115003915861558591
5РВ680B41,515003900988058093
6РВ990L42,2150041751093564096
ВКРФ 5,61РВ6к71B60,5510003550781030590
2РВ680A60,7510003540896030594
3РВ980B61,110003786991533596
4РВ690L42,2150054801388572699
5РВ9100S431500586515360803101
ВКРФ 6,31РВ680B61,11000510812941394186
2РВ990L61,51000544914270433190
3РВ6100L441500796820200959200
4РВ9112M45,515008529222001060208
ВКРФ 7,11РВ690LB81,1750540513800273222
2РВ990LB81,1750576515100300225
3РВ6100L62,21000743118826517232
4РВ9112MA631000813921313599239
5РВ6132S47,5150011525291961243259
6РВ9132M411150012378324141384271
ВКРФ 81РВ6100L81,5750784519874357278
2РВ9112MB82,2750861122549416287
3РВ6112MB6410001091527651692293
4РВ9132S65,510001164330489760306
5РВ6к132M411150016600365201600320
6РВ6160S415150016600420531600381
7РВ9160M418,5*150017707463691758394
—электродвигателем 15кВт 1500 об/мин приусловии работыв кратковременномрежиме (превышениерабочего тока до 20%)——
ВКРФ 91РВ6к112MA82,27501149425287479323
2РВ6112MA837501149429118479329
3РВ9132S847501243332559541342
4РВ6132M67,510001570339781894355
5РВ9160S61110001675043864982412
6РВ6к180S422150023797523542053460
7РВ6180M430150023797602862053480
8РВ6200M437*150025384664742255535
комплектацияэлектродвигателем 30кВт 1500 об/минпри условии работыв кратковременномрежиме (превышениерабочего тока до 20%)——
ВКРФ 101РВ6к132S847501598933043608417
2РВ6132M85,57501598939439608427
3РВ9160S87,57502131844236612485
4РВ6к160S611100021540445171103487
5РВ6160M615100021540531331103515
6РВ9180M618,5100028721595951111545
—электродвигателем 15кВт 1000 об/минпри условии работыв кратковременномрежиме (превышениерабочего тока до 20%)——
ВКРФ 11,21РВ6160M8117502246355409763590
2РВ9160M8117502995162148768590
3РВ6к180M618,5100030263625431384647
4РВ6200M622100030263746481384690
5РВ9200L630100040350837271394725
ВКРФ 12,51РВ6к180M8157503166265434977775
2РВ6200M818,57503166278099977835
3РВ9200L8227504221687598983855
4РВ6к225M637100042505878431760925
5РВ6250S64510004250510484517601025
6РВ9250M65510005667311759717721045

Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.

Варианты изготовления

индексНазначение и материалы
–Общепромышленное исполнение, материал – углеродистая сталь
(К)К1Коррозионностойкое исполнение, материал – нержавеющая сталь
Р(В)Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3Взрывозащищенное исполнение, материал – алюминиевые сплавы

Габаритные и присоединительные размеры

Чертежи приведены для всех типоразмеров серии (12 шт.). Выберите типоразмер:

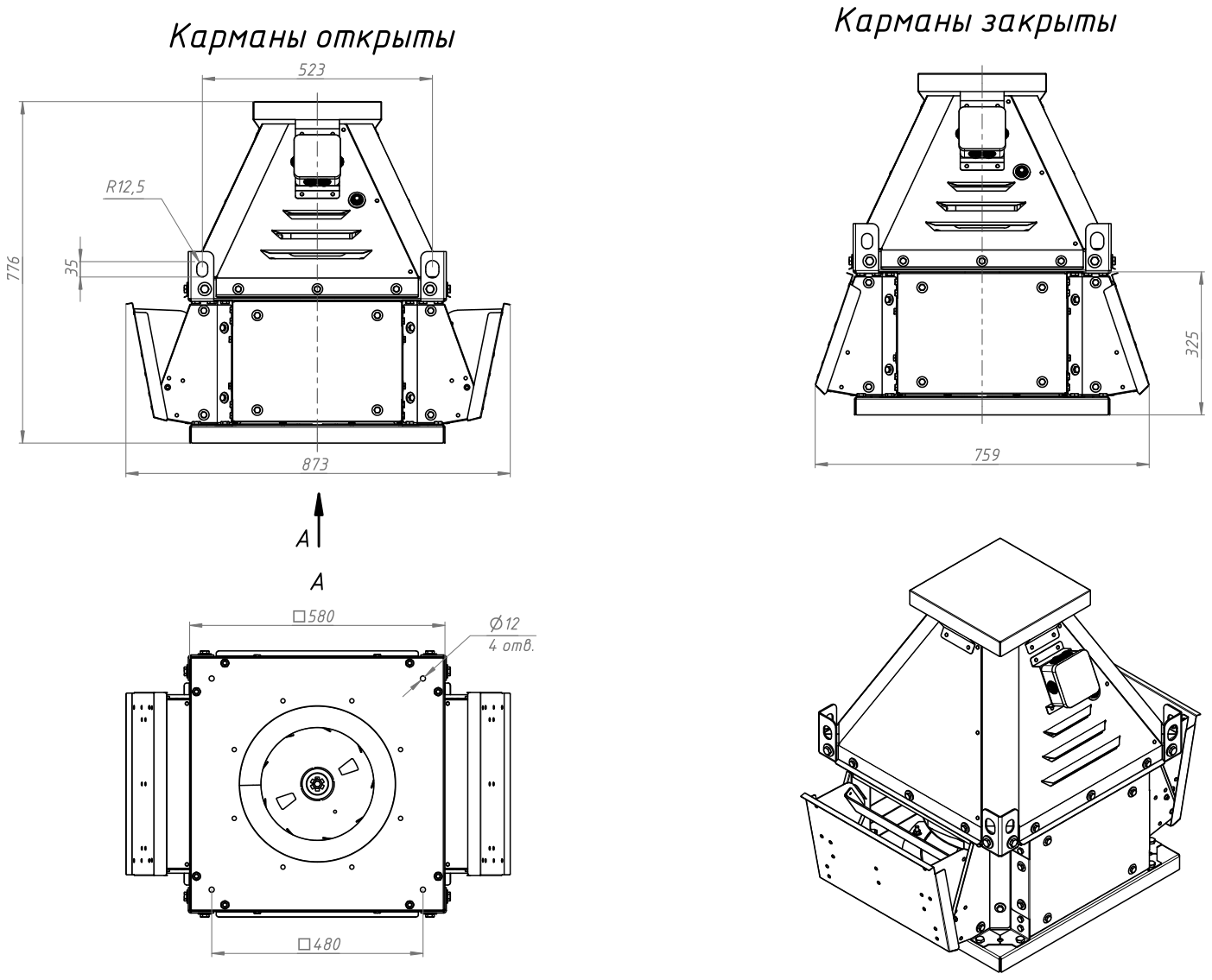

Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №3,55
ВКРФ 3,55 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

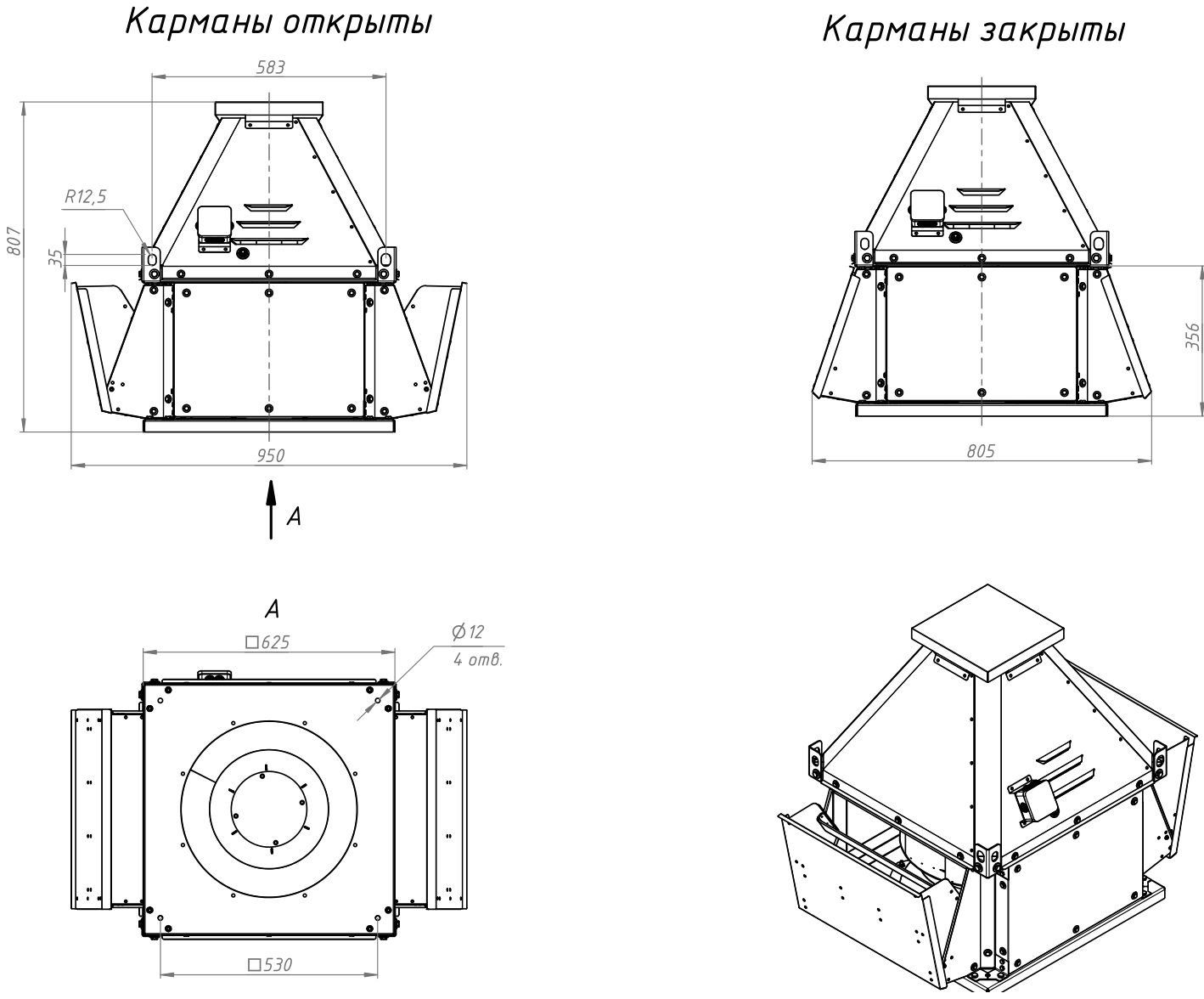

Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №4,0
ВКРФ 4,0 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №4,5
ВКРФ 4,5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №5,0
ВКРФ 5,0 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

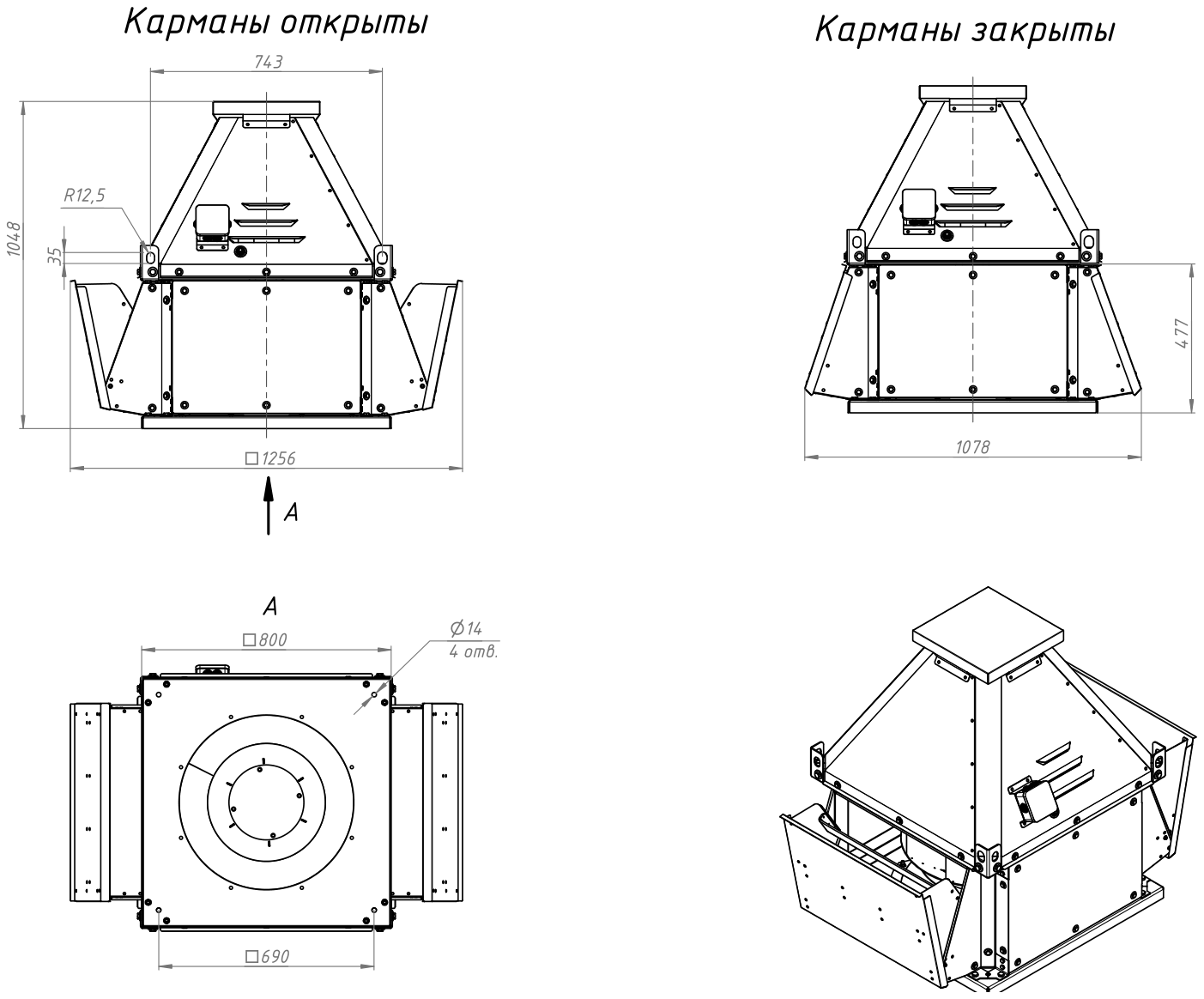

Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №5,6
ВКРФ 5,6 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

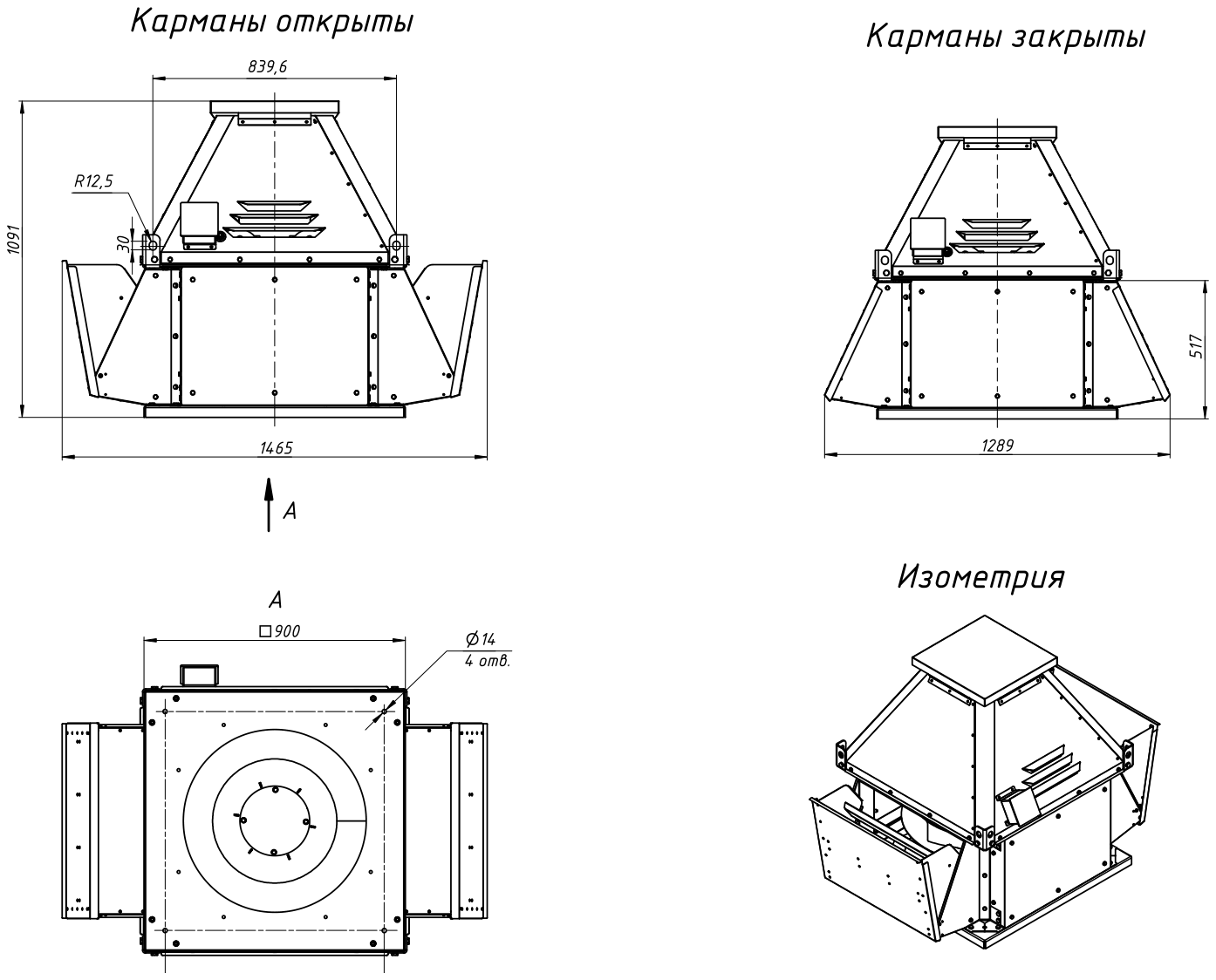

Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №6,3
ВКРФ 6,3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №7,1
ВКРФ 7,1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №8
ВКРФ 8 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №9
ВКРФ 9 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

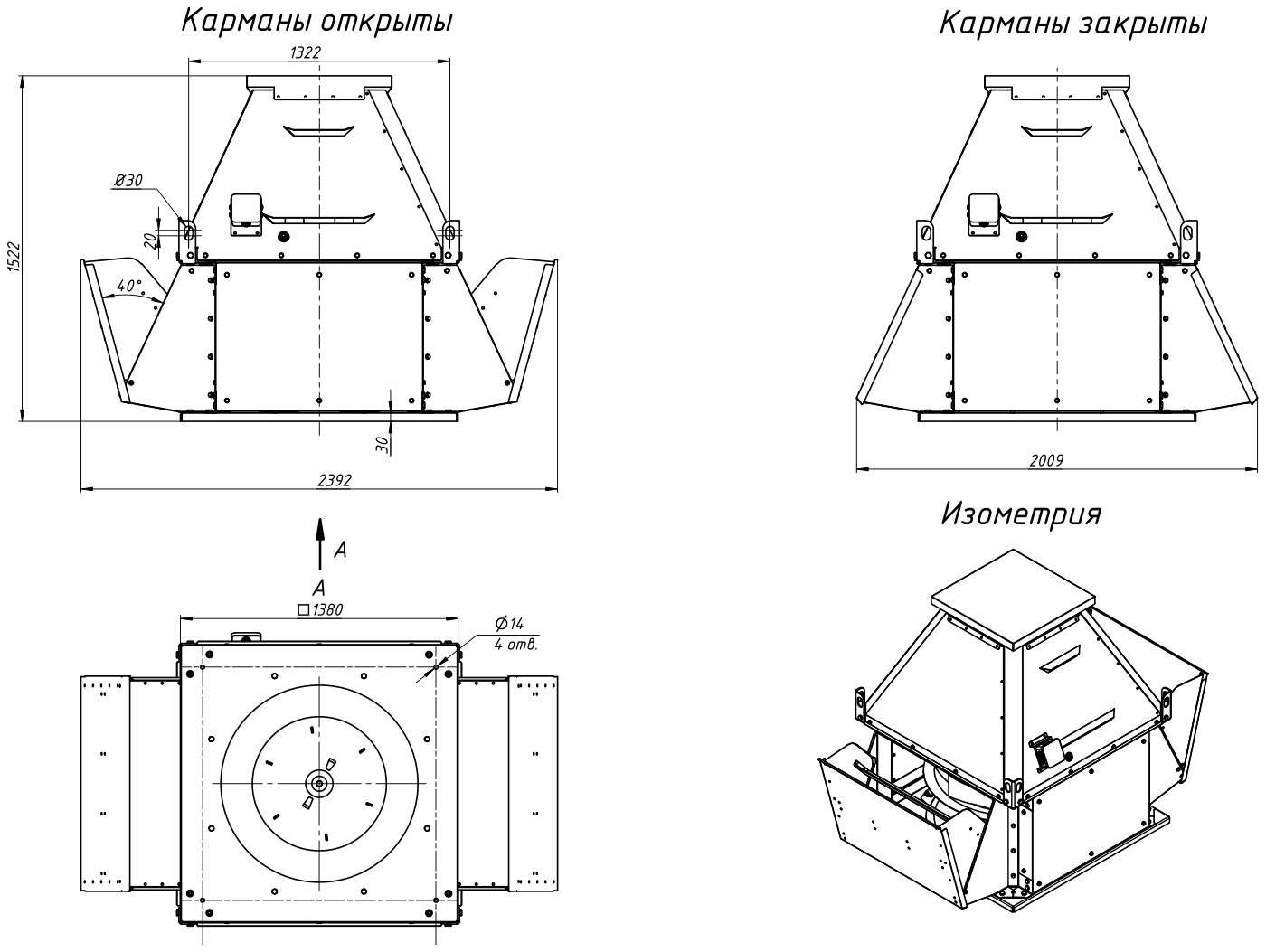

Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №10
ВКРФ 10 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

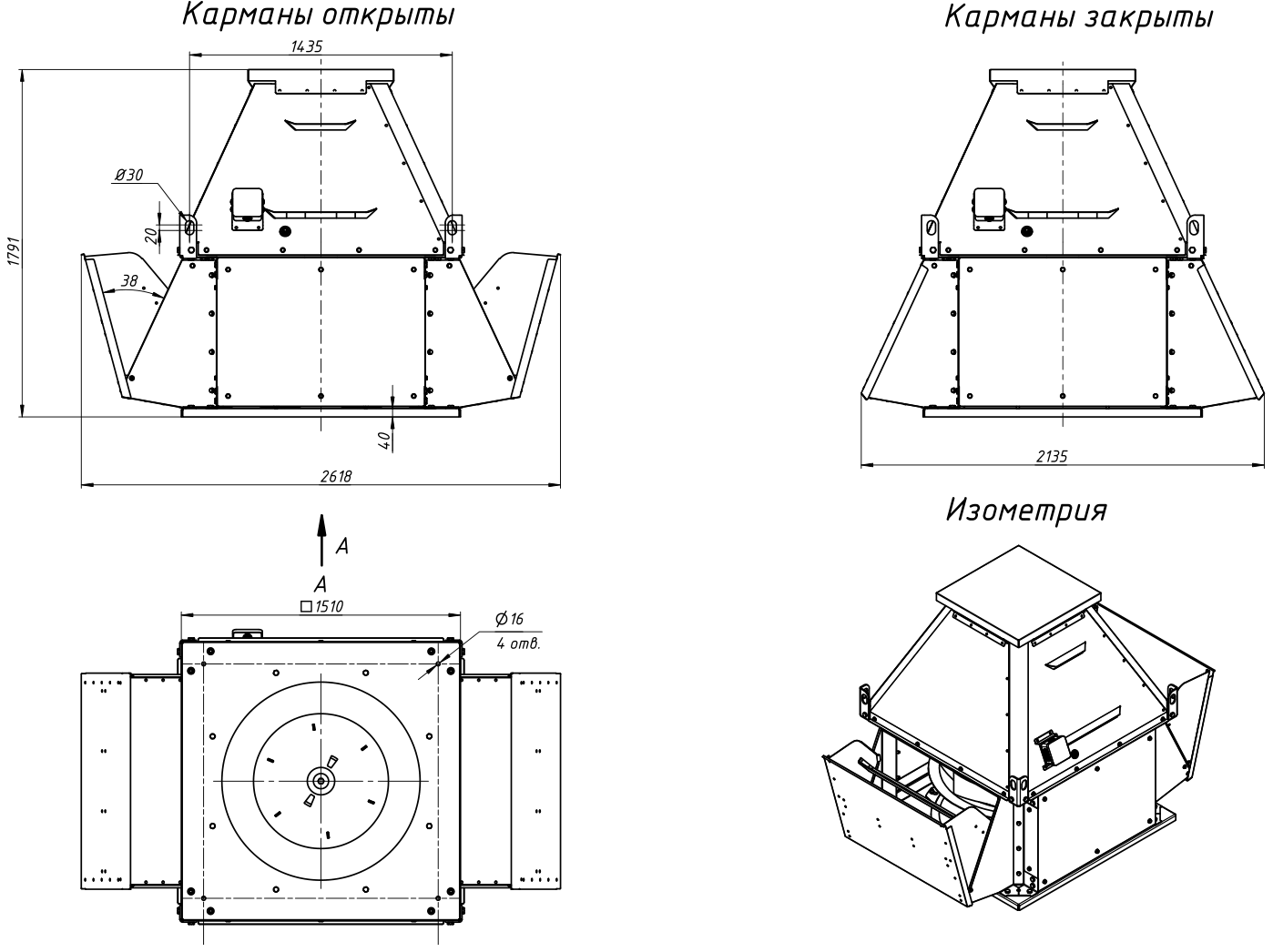

Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №11,2
ВКРФ 11,2 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

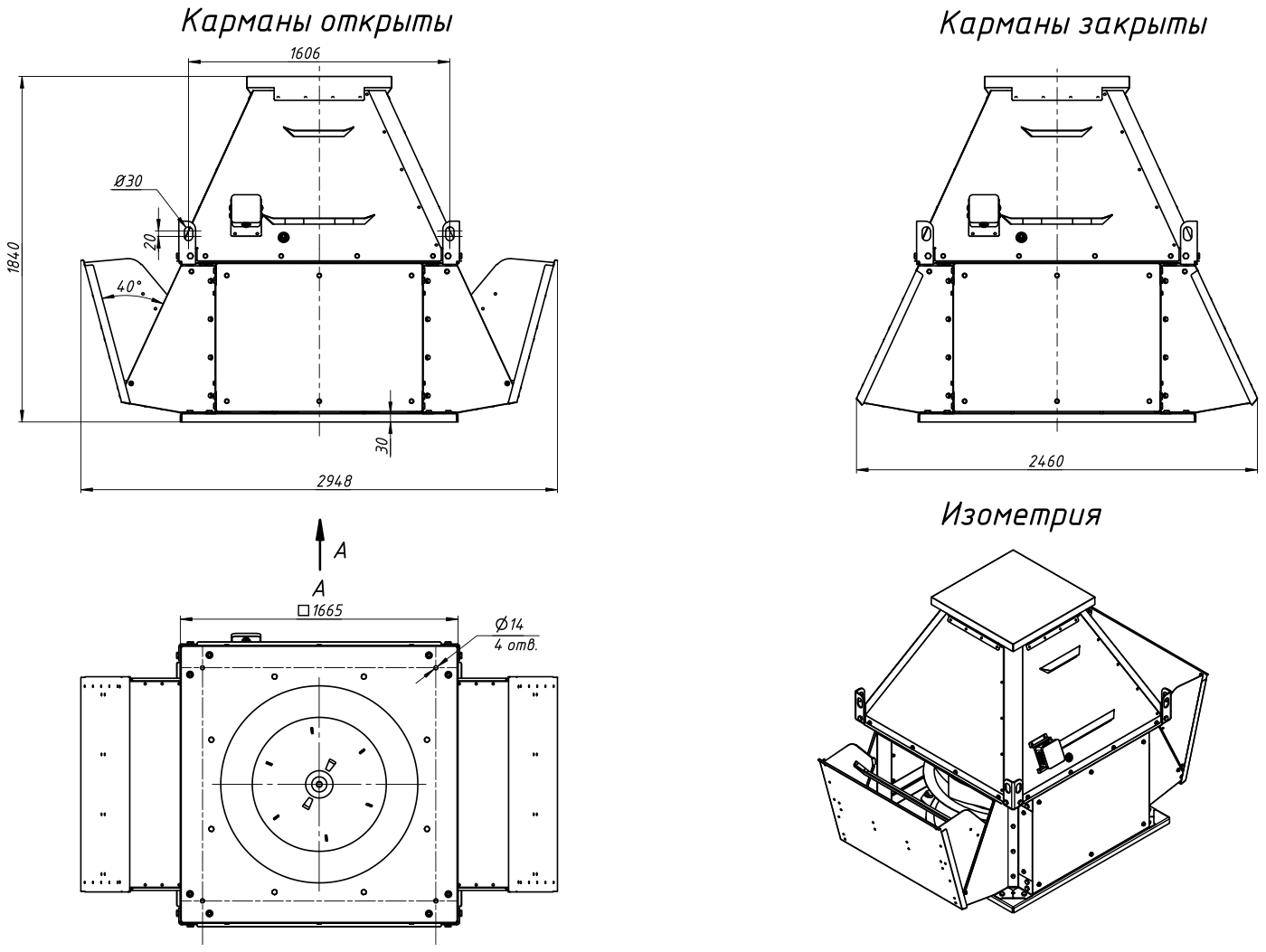

Габаритные и присоединительные размеры: Вентилятор крышный ВКРФ №12,5
ВКРФ 12,5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.

Комплектация

Изделие в сбореВентилятор в сборе с электродвигателем на выносной опоре
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке

Документация

PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров
