Описание

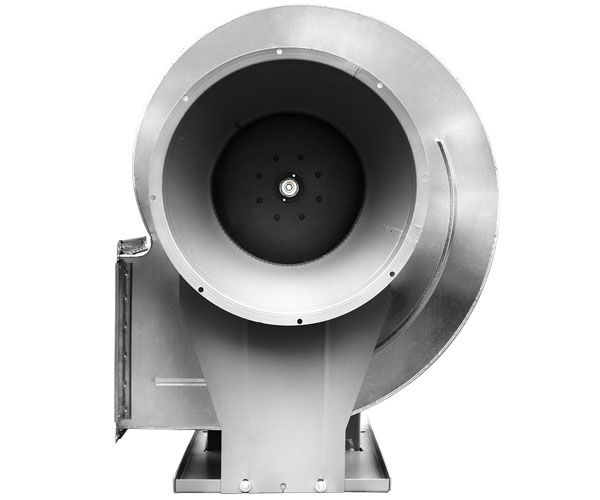

Индустриальные радиальные вентиляторы ВР 800 для тяжёлых условий эксплуатации: усиленная конструкция корпуса и рабочего колеса, работа в запылённой и агрессивной среде. Выпускаются в типоразмерах №4–№12,5. Стоимость рассчитывается под задачу — выберите типоразмер и отправьте запрос.
Назначение
Индустриальный радиальный вентилятор ВР 800 усиленной конструкции для тяжёлых условий эксплуатации: запылённый воздух, непрерывная работа, повышенные нагрузки на рабочее колесо. Стоимость и срок изготовления рассчитываются под задачу — выберите типоразмер в блоке «Подбор и заказ» и отправьте запрос.
Конструкция
Усиленные корпус, рама и рабочее колесо.
Подшипниковый узел рассчитан на непрерывную работу.
Схема исполнения, направление вращения и положение корпуса — по заданию.
Материал проточной части подбирается под перемещаемую среду.
Технические характеристики
Всего в серии 80 рабочих режимов по 10 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Частота вращения рабочего колеса, об/мин
Установленная мощность, N кВт
Производительность, Q min м³ /ч
Производительность, Q max м³ /ч
Полное давление, Pv min Па
Полное давление, Pv max Па
№4
1 390
1,1
2 180
4 046
293
472
1 700
1,1
2 667
4 948
438
472
1 950
2,2
3 059
5 676
577
929
2 150
2,2
3 373
6 258
701
1 129
2 350
3
3 686
6 840
838
1 349
2 560
4
4 016
7 451
994
1 601
2 750
5,5
4 314
8 004
1 147
1 847
2 950
5,5
4 627
8 587
1 320
2 126
№5
960
3
2 941
5 458
218
352
1 220
3
3 738
6 936
353
352
1 410
3
4 320
8 016
471
759
1 600
3
4 902
9 096
607
977
1 900
5,5
5 821
10 801
856
1 378
2 120
7,5
6 495
12 052
1 065
1 715
2 350
11
7 200
13 360
1 309
2 108
2 650
15
8 119
15 065
1 665
2 680
№5,6
960
5,5
4 132
7 667
274
441
1 120
5,5
4 821
8 945
373
441
1 280
5,5
5 510
10 223
487
784
1 460
5,5
6 284
11 661
634
1 020
1 750
7,5
7 533
13 977
911
1 466
1 920
11
8 264
15 335
1 096
1 765
2 210
15
9 513
17 651
1 452
2 338
2 400
18,5
10 330
19 169
1 713
2 757
№6,3
920
11
5 638
10 462
319
513
1 460
11
8 948
16 603
802
513
1 700
11
10 419
19 333
1 088
1 751
1 900
15
11 644
21 607
1 359
2 187
2 100
18,5
12 870
23 881
1 660
2 672
2 300
30
14 096
26 156
1 991
3 205
2 700
45
16 547
30 705
2 743
4 417
2 960
55
18 141
33 661
3 297
5 308
№7,1
960
11
8 422
15 627
441
709
1 180
11
10 351
19 208
666
709
1 300
11
11 404
21 161
808
1 300
1 460
15
12 808
23 765
1 019
1 640
1 600
15
14 036
26 044
1 224
1 970
1 800
22
15 790
29 300
1 549
2 493
1 950
30
17 106
31 742
1 818
2 926
2 100
37
18 422
34 183
2 108
3 394
№8
960
15
12 047
22 354
559
900
1 100
15
13 804
25 614
734
900
1 250
15
15 686
29 107
948
1 527
1 400
18,5
17 569
32 600
1 189
1 915
1 550
30
19 451
36 093
1 458
2 347
1 700
37
21 334
39 586
1 754
2 823
1 850
45
23 216
43 078
2 077
3 344
2 000
75
25 098
46 571
2 427
3 908
№9
850
22
15 188
28 182
555
893
990
22
17 689
32 823
753
893
1 150
22
20 548
38 128
1 016
1 635
1 300
30
23 228
43 101
1 298
2 090
1 470
45
26 266
48 737
1 660
2 672
1 600
55
28 589
53 048
1 966
3 165
1 750
75
31 269
58 021
2 352
3 787
2 000
110
35 736
66 309
3 072
4 946
№10
840
22
20 588
38 203
669
1 077
960
22
23 530
43 661
874
1 077
1 100
30
26 961
50 028
1 147
1 847
1 200
37
29 412
54 576
1 365
2 198
1 250
45
30 638
56 850
1 482
2 385
1 300
45
31 863
59 124
1 602
2 580
1 470
75
36 030
66 855
2 049
3 299
1 485
90
36 397
67 537
2 091
3 366
№11,2
730
30
25 137
46 644
634
1 020
860
30
29 614
54 950
880
1 020
970
37
33 402
61 979
1 119
1 802
1 100
55
37 878
70 285
1 439
2 317
1 180
75
40 633
75 397
1 656
2 666
1 250
75
43 044
79 870
1 858
2 992
1 350
90
46 487
86 259
2 168
3 490
1 450
110
49 931
92 649
2 501
4 026
№12,5
730
45
34 946
64 844
790
1 271
850
45
40 690
75 503
1 070
1 271
980
75
46 914
87 051
1 423
2 291
1 100
90
52 658
97 710
1 793
2 886
1 200
110
57 445
106 593
2 133
3 435
1 300
160
62 233
115 476
2 504
4 031
1 370
160
65 583
121 694
2 781
4 477
1 460
200
69 892
129 688
3 158
5 084
Полное давление и производительность указаны для диапазона рабочей зоны при плотности воздуха 1,2 кг/м³.

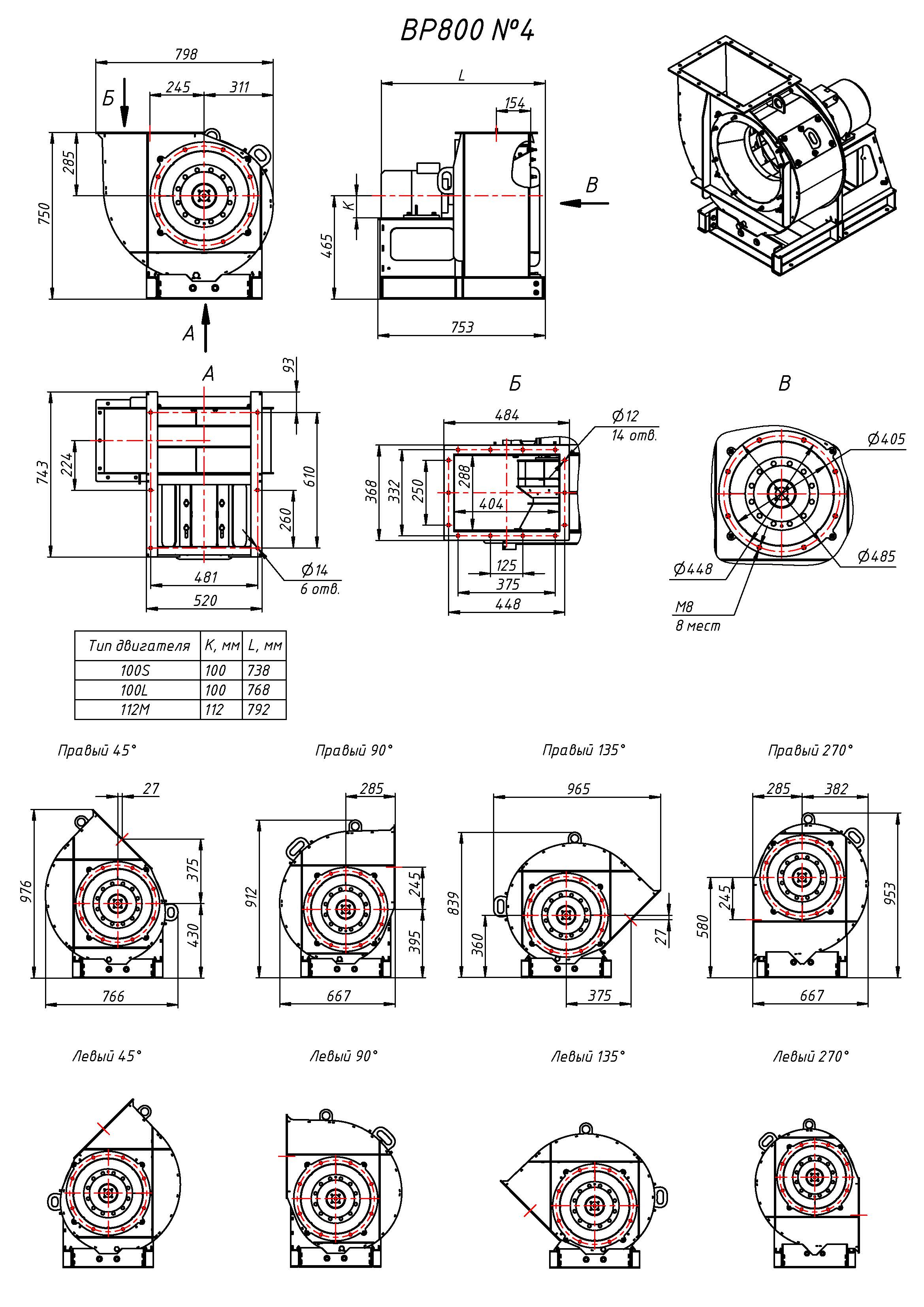

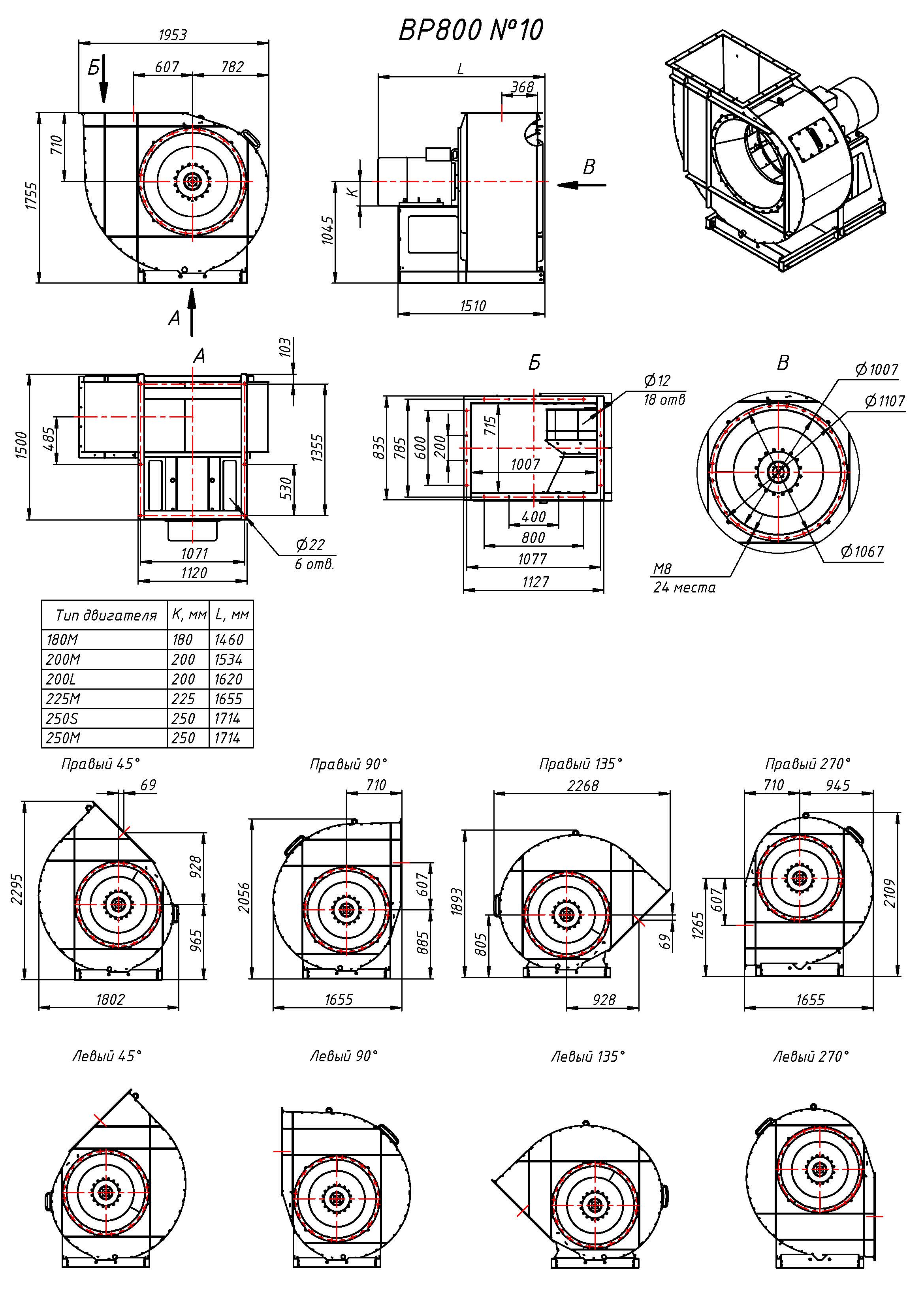

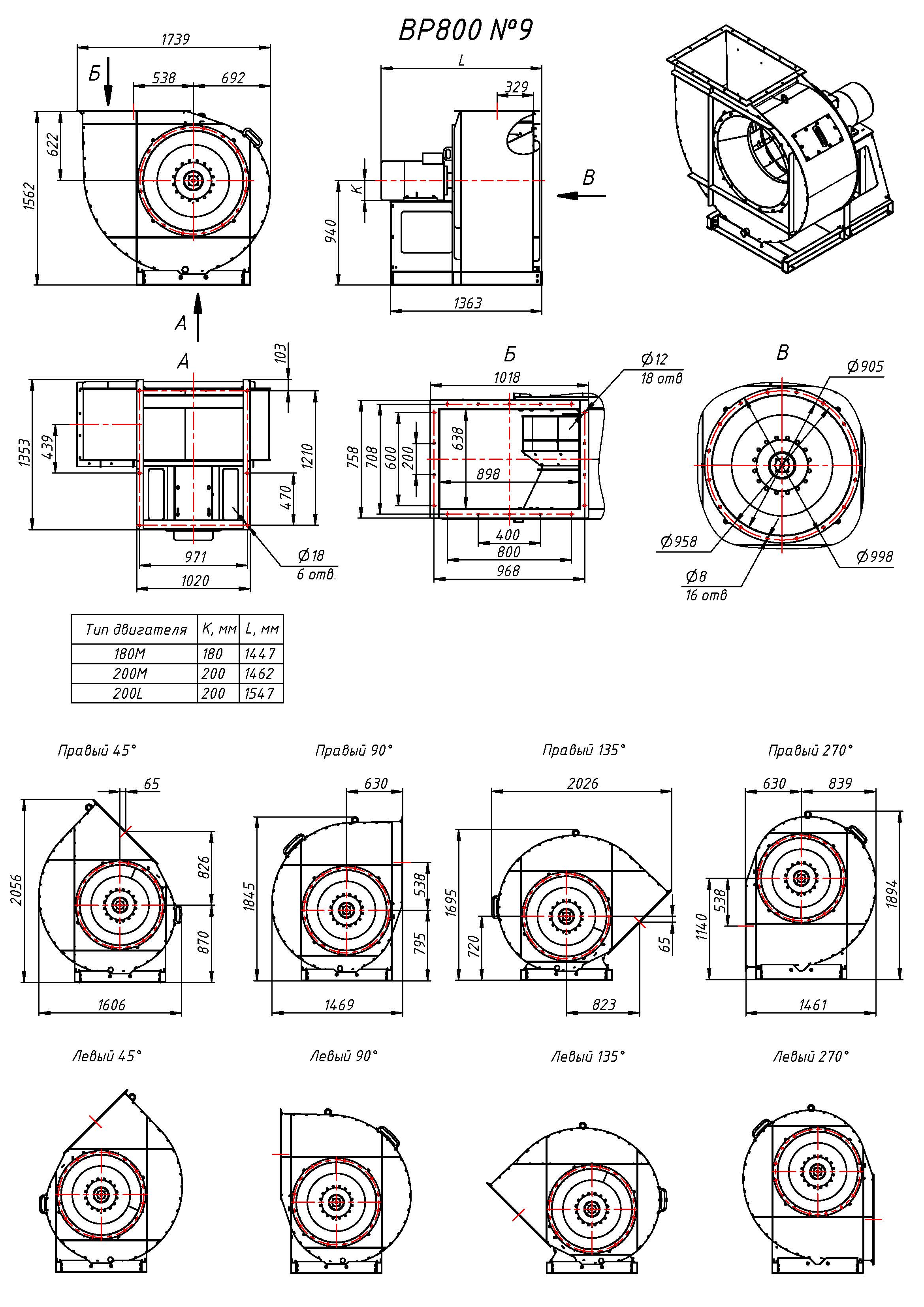

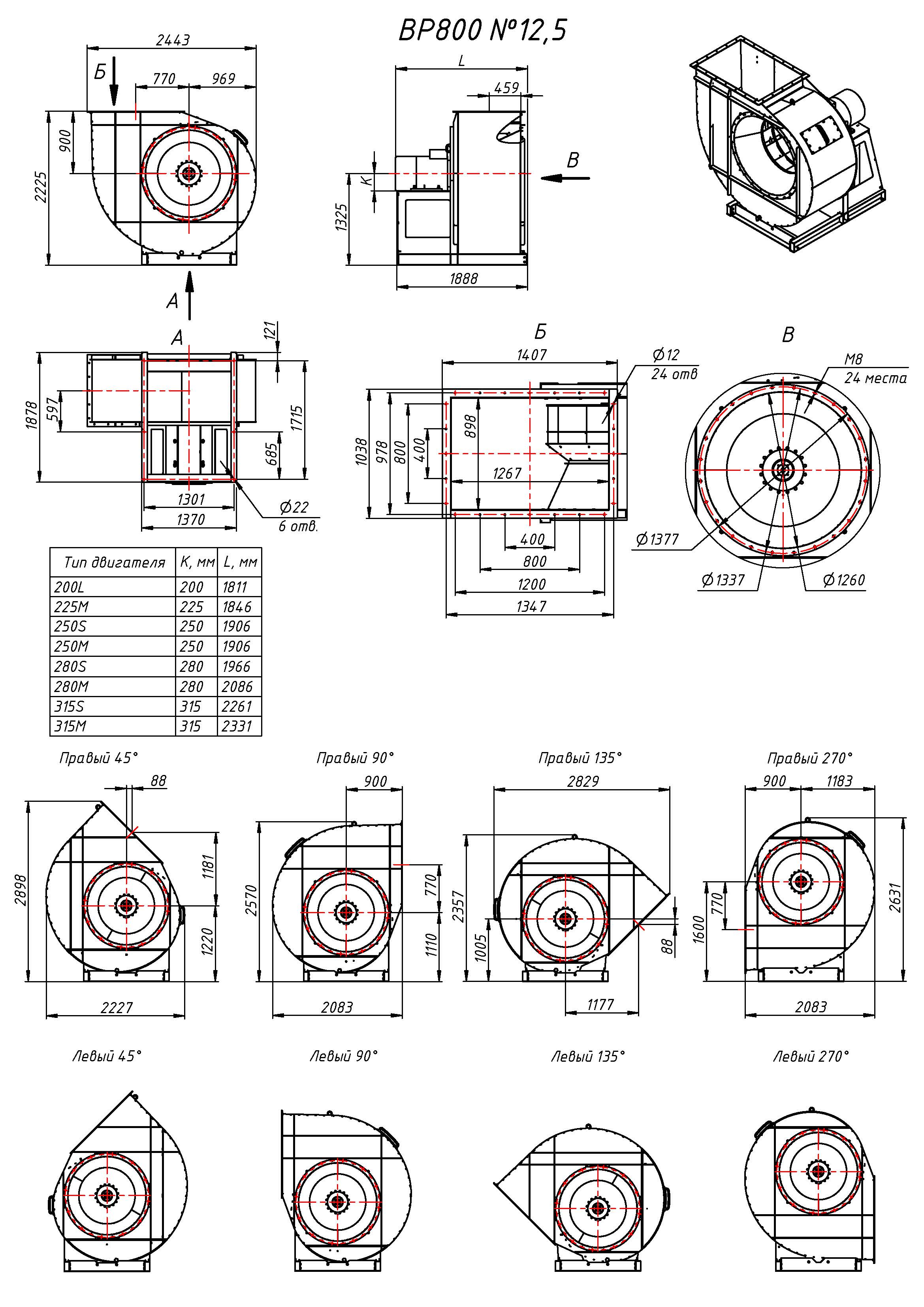

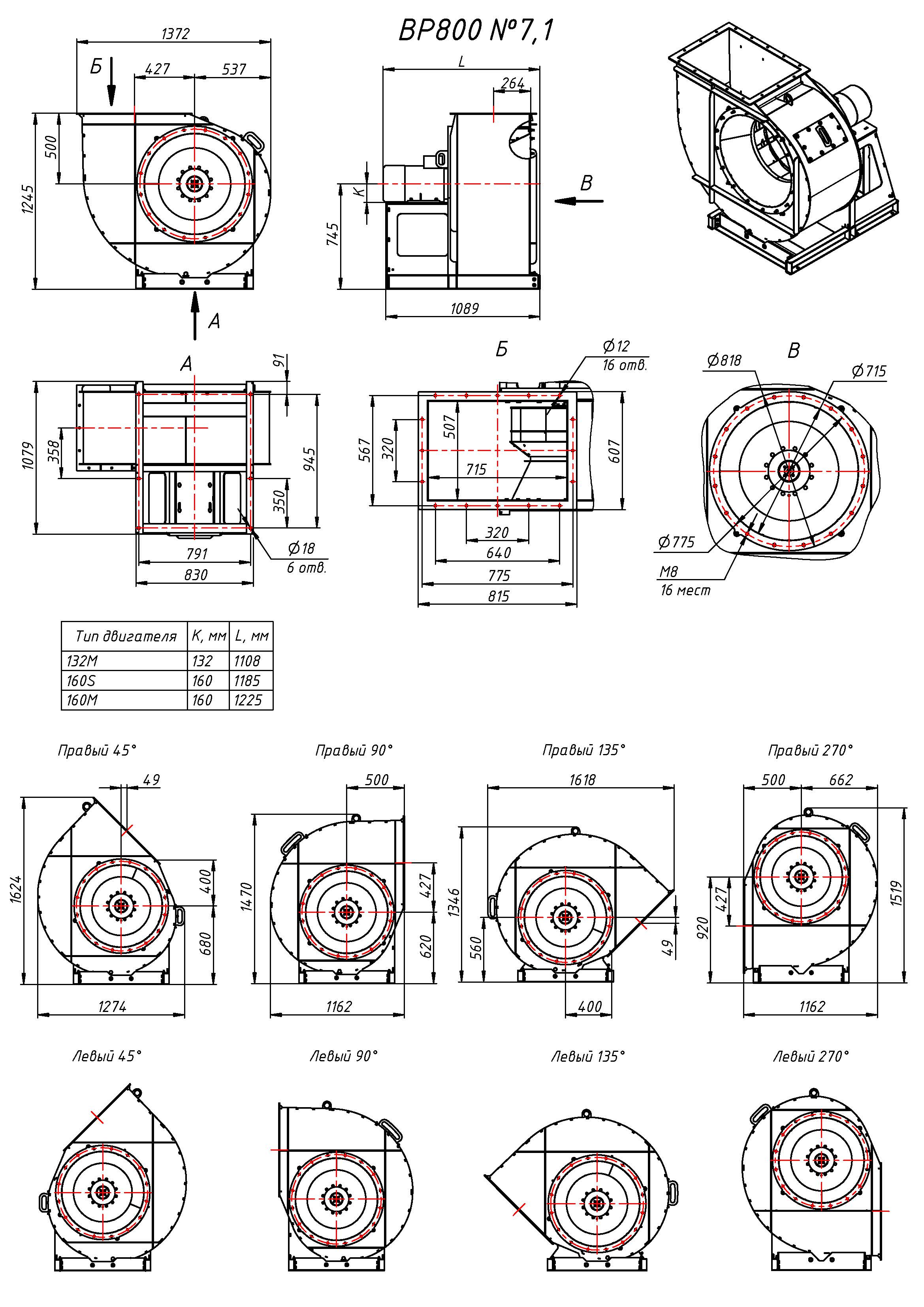

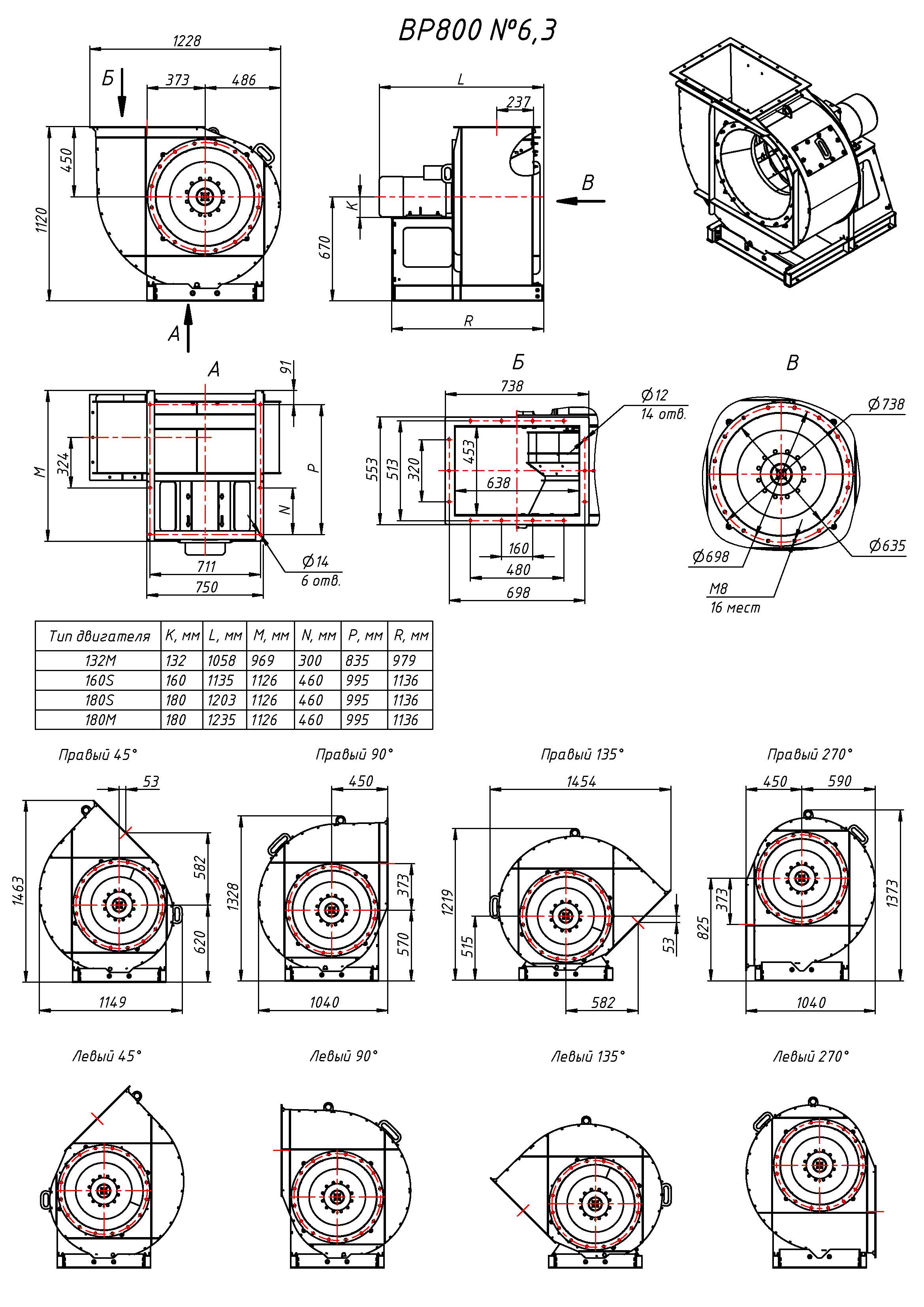

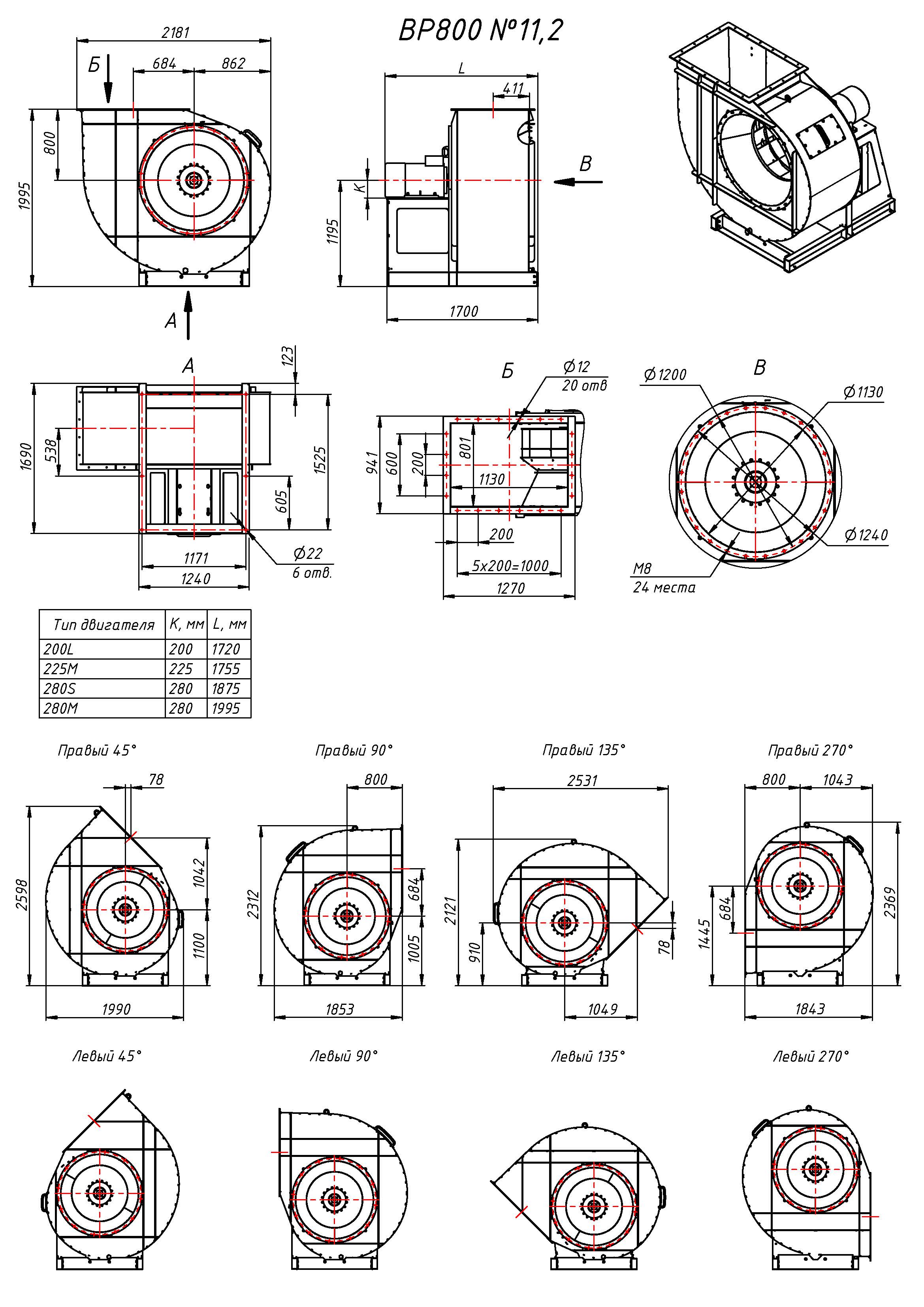

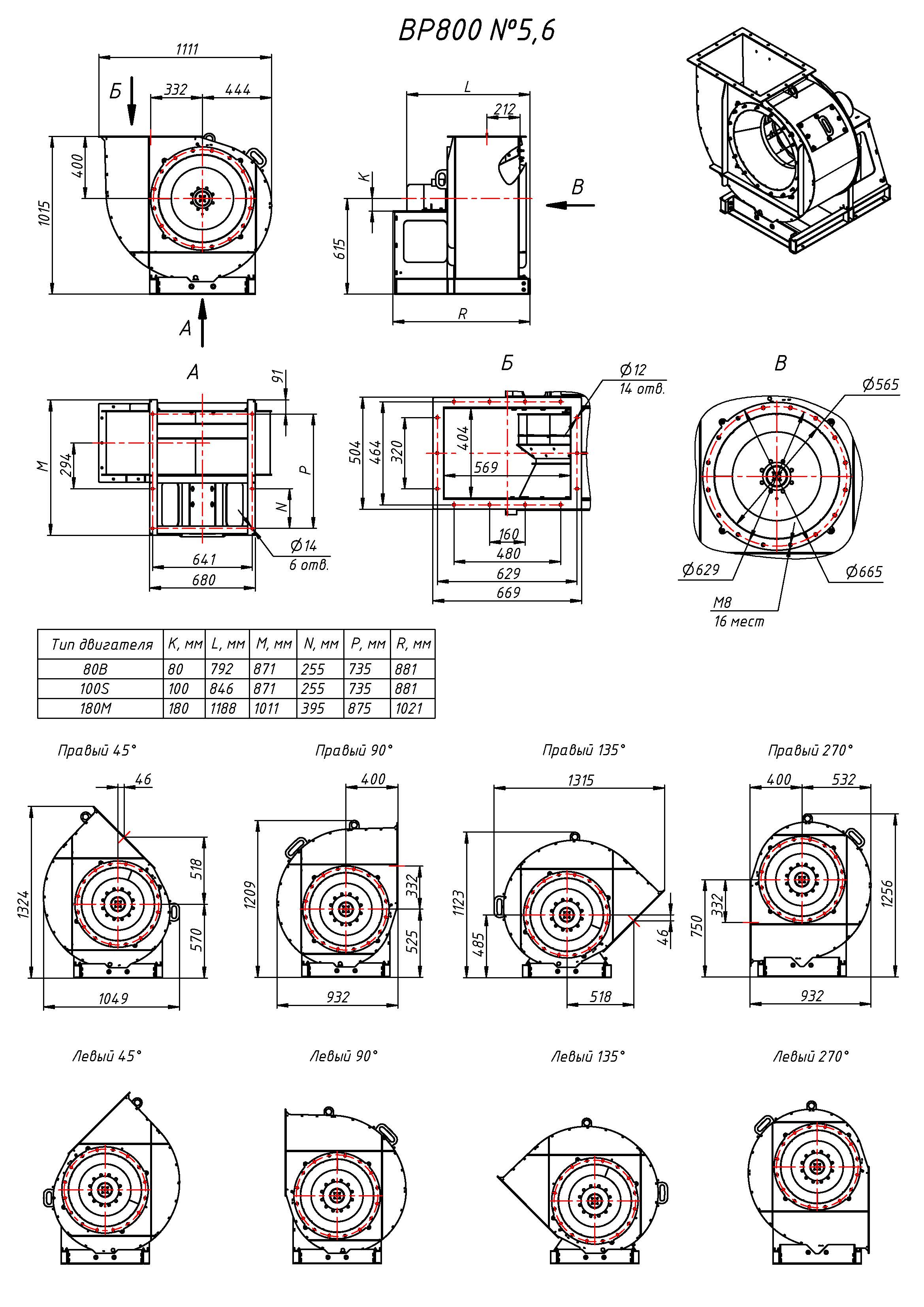

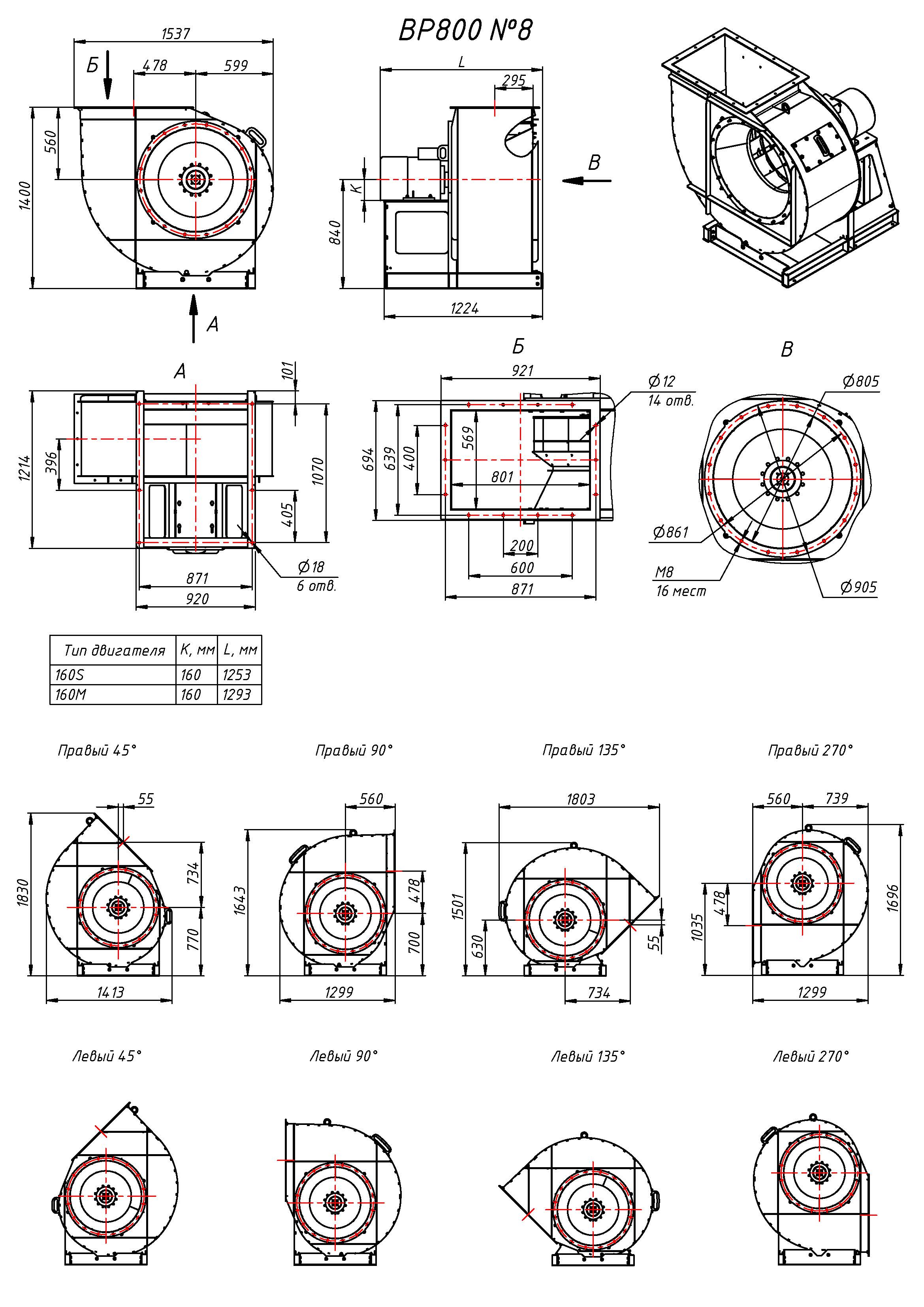

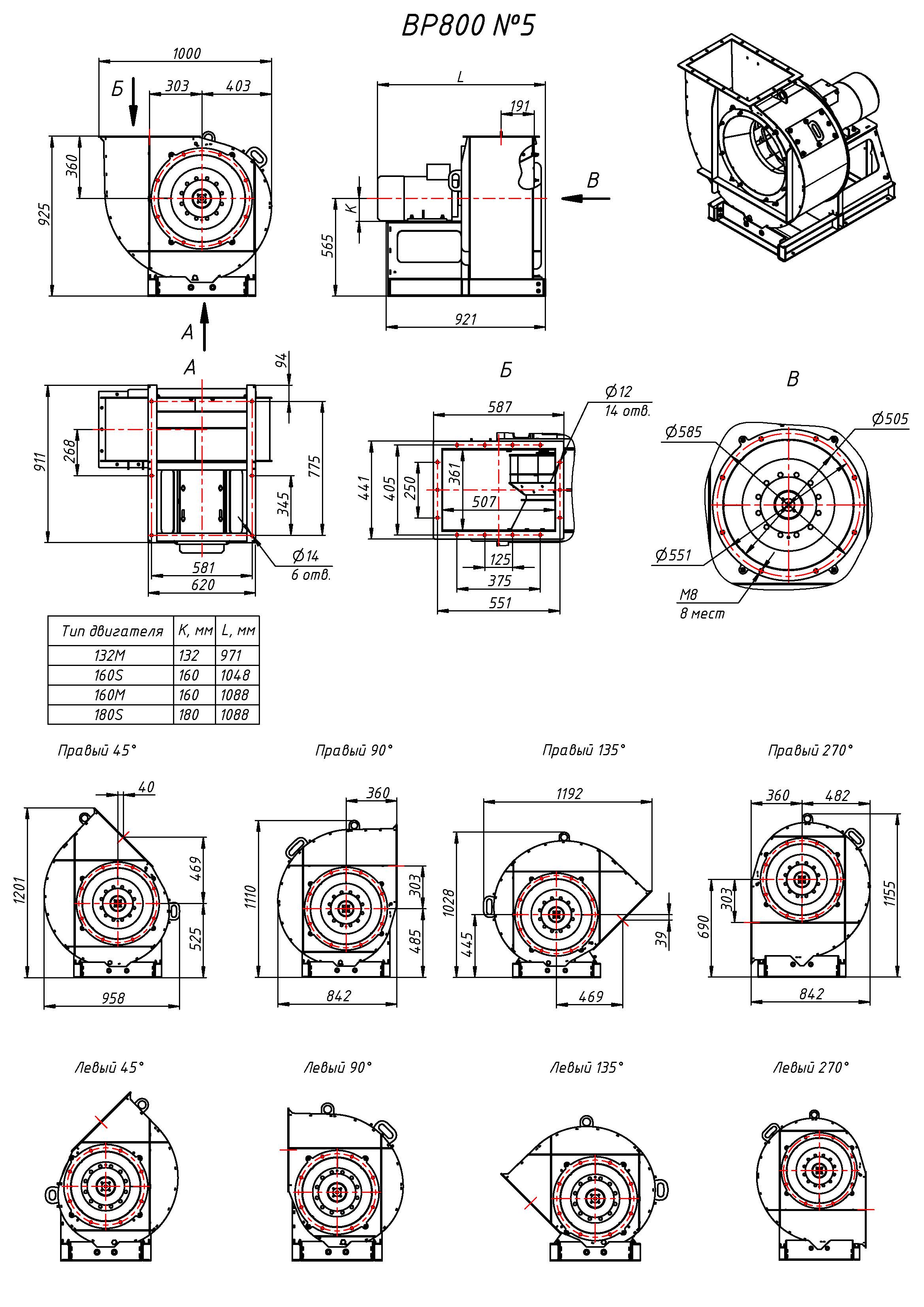

Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (10 шт.). Выберите типоразмер:
Индустриальный вентилятор ВР 800 №4 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 800 №5 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 800 №5,6 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 800 №6,3 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 800 №7,1 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 800 №8 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 800 №9 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 800 №10 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 800 №11,2 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 800 №12,5 — габаритные и присоединительные размеры

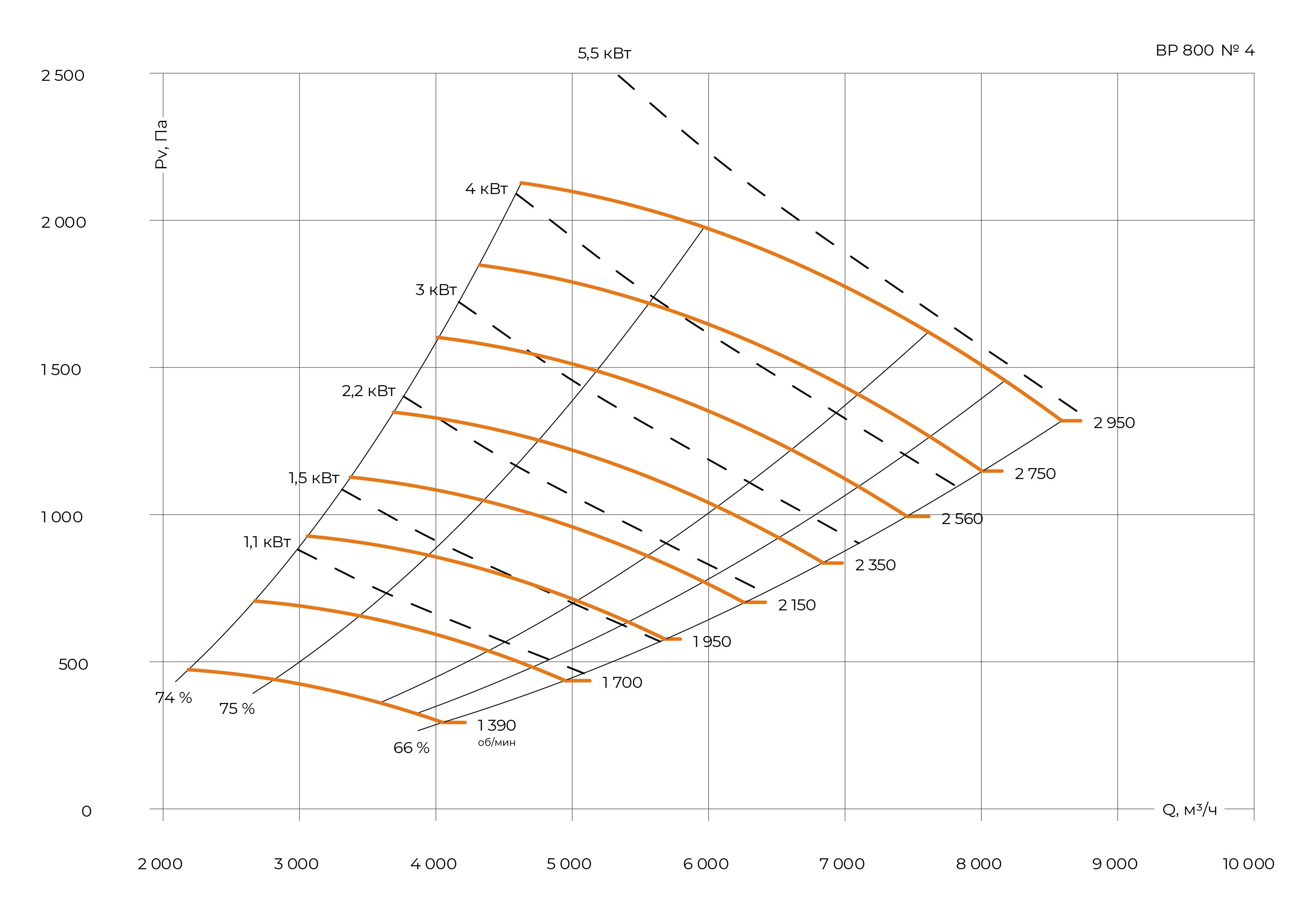

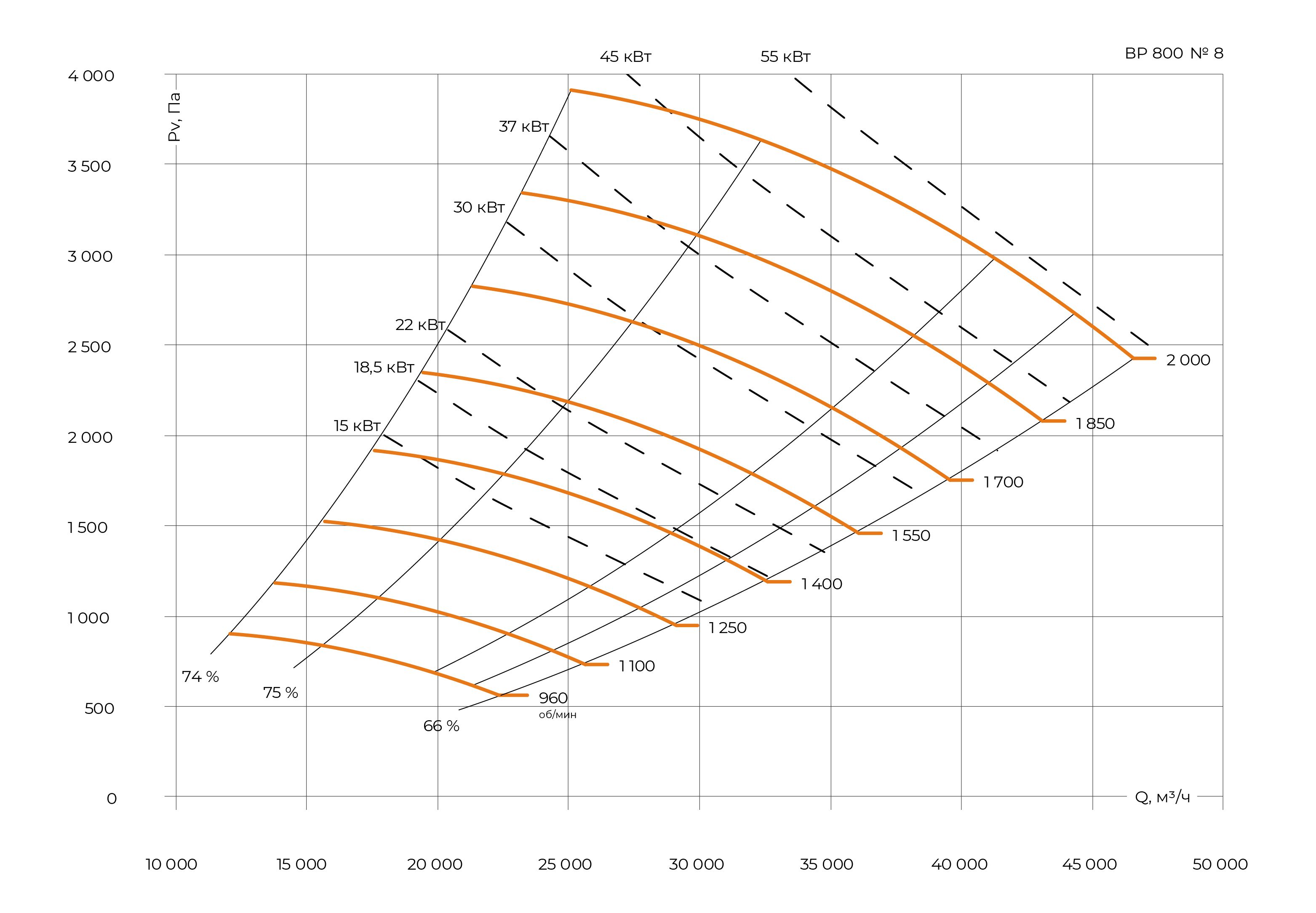

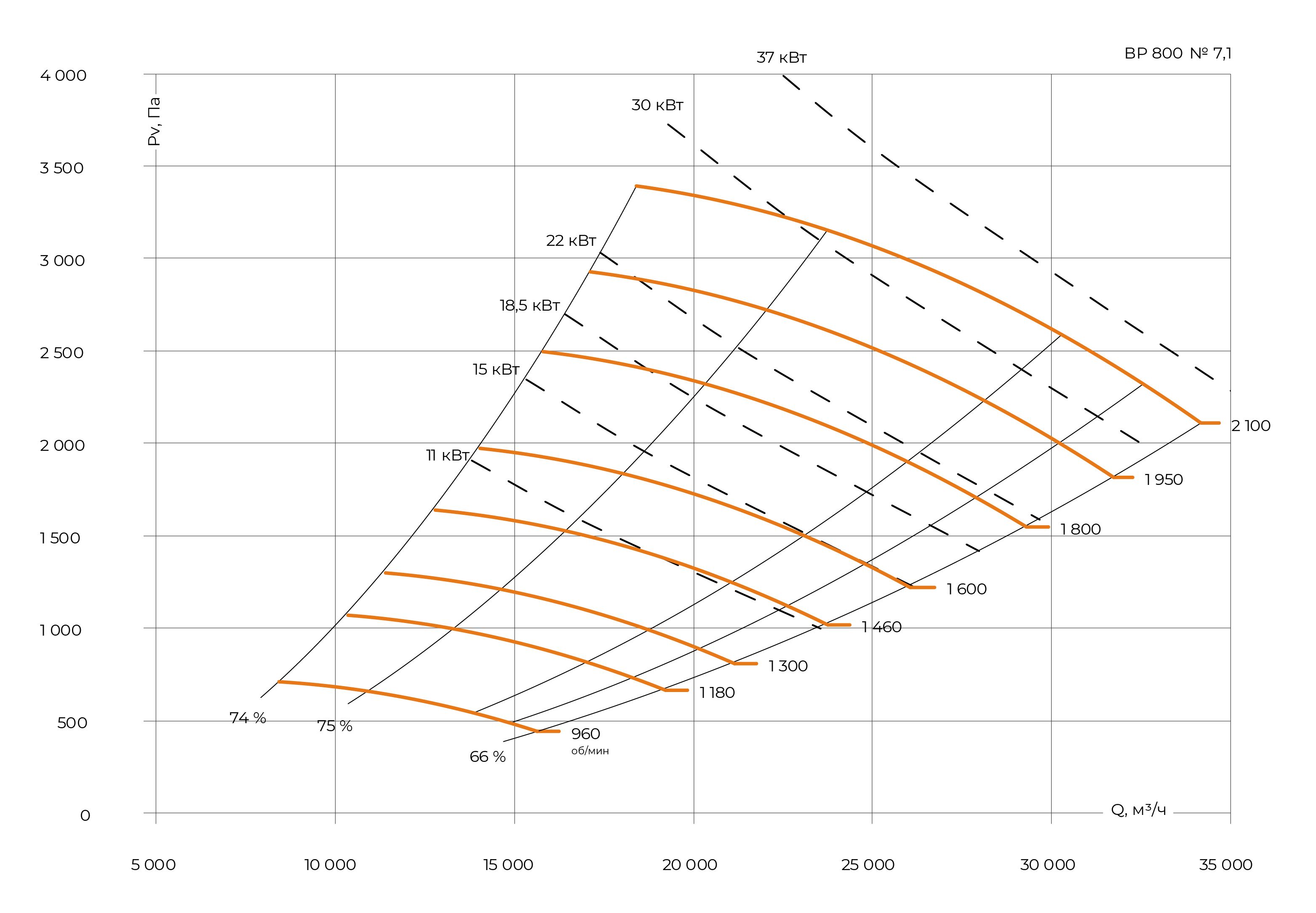

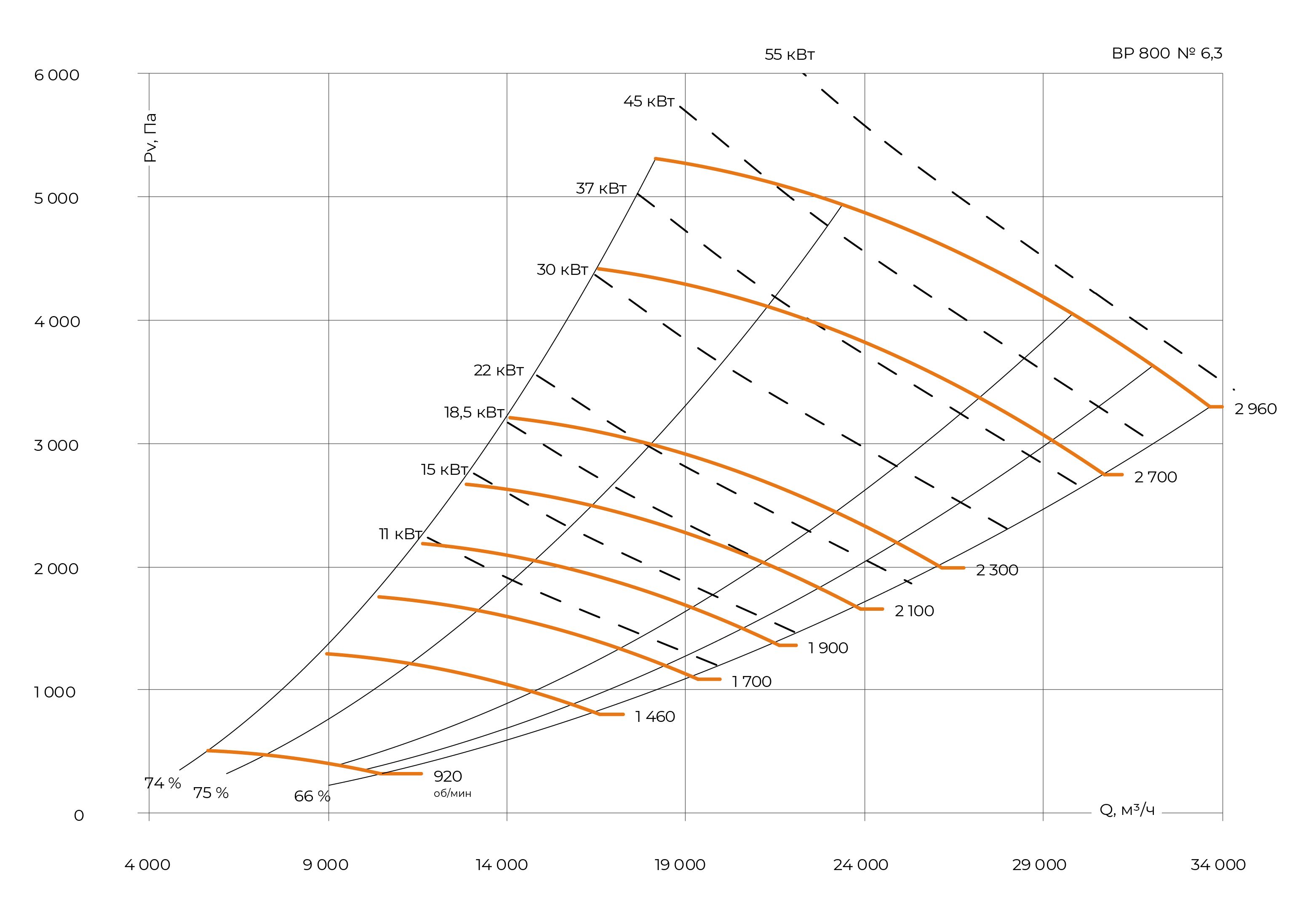

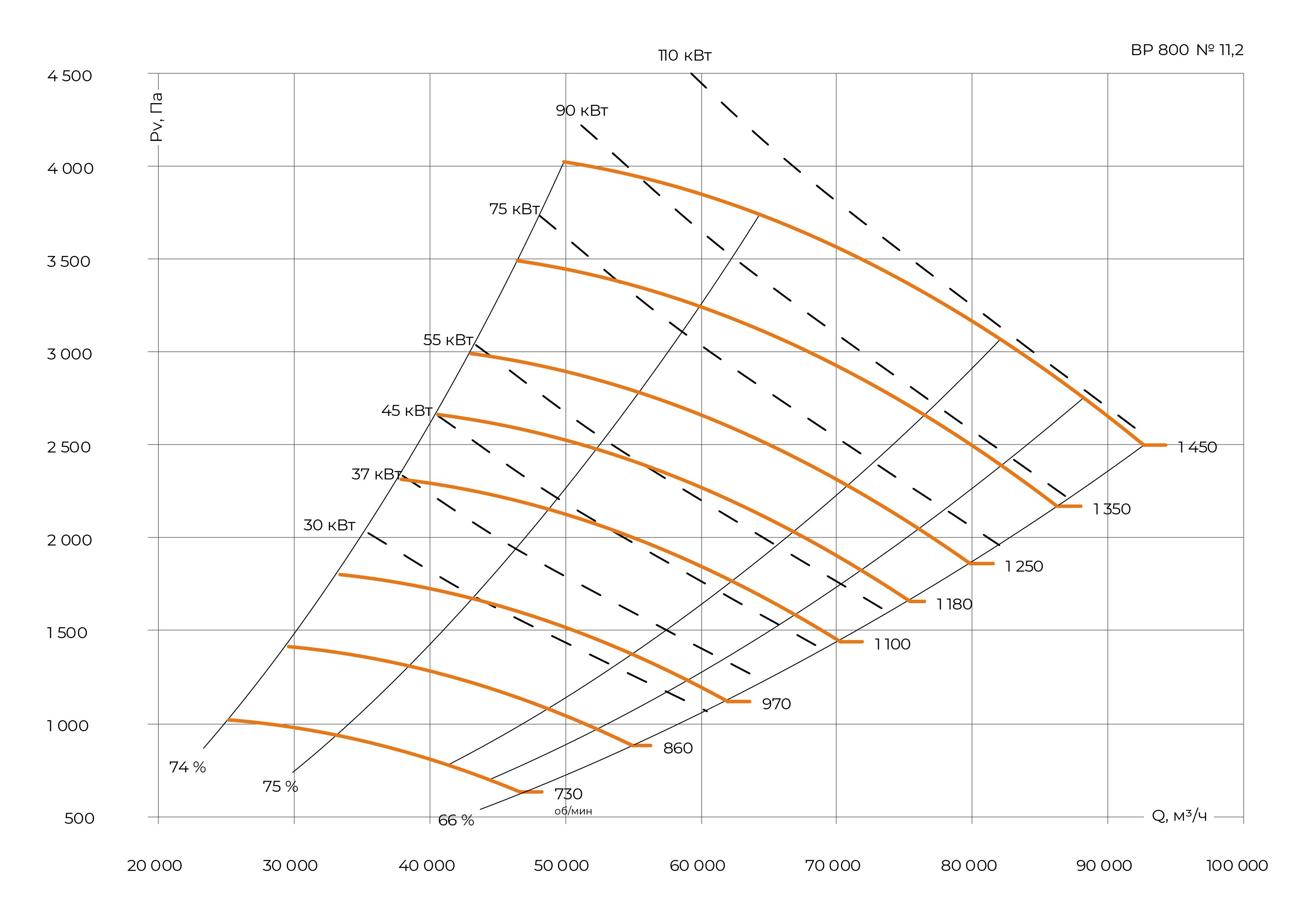

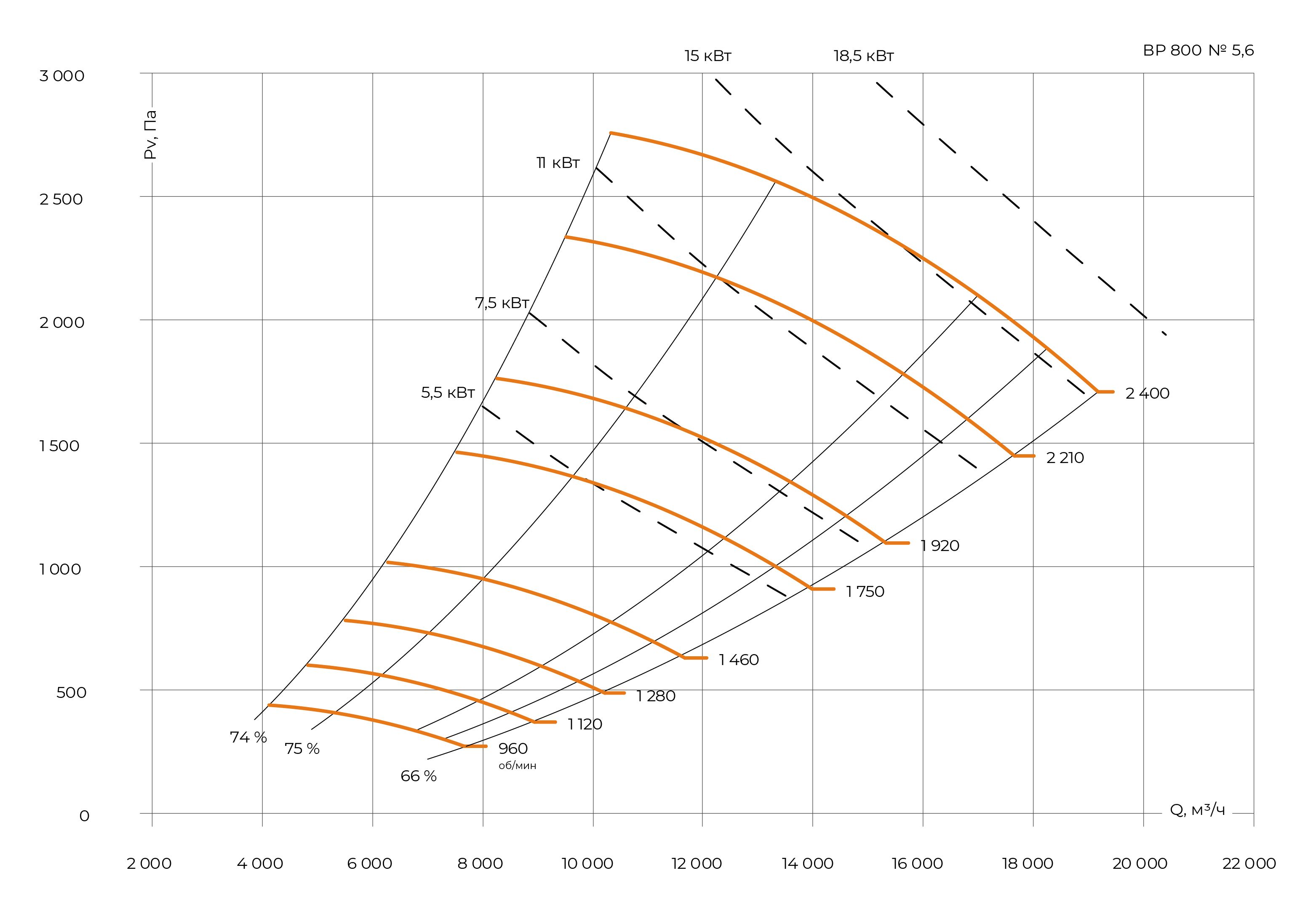

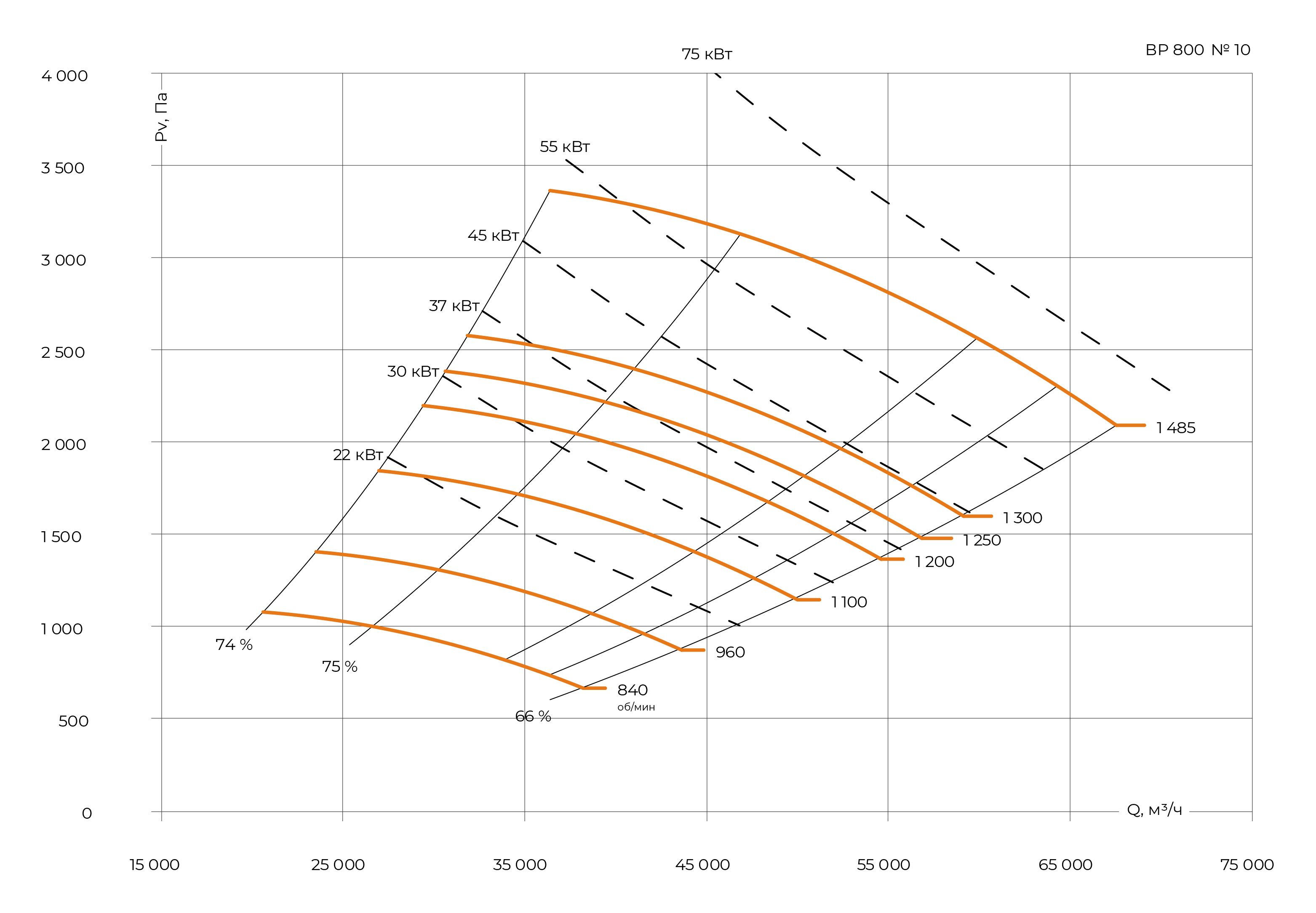

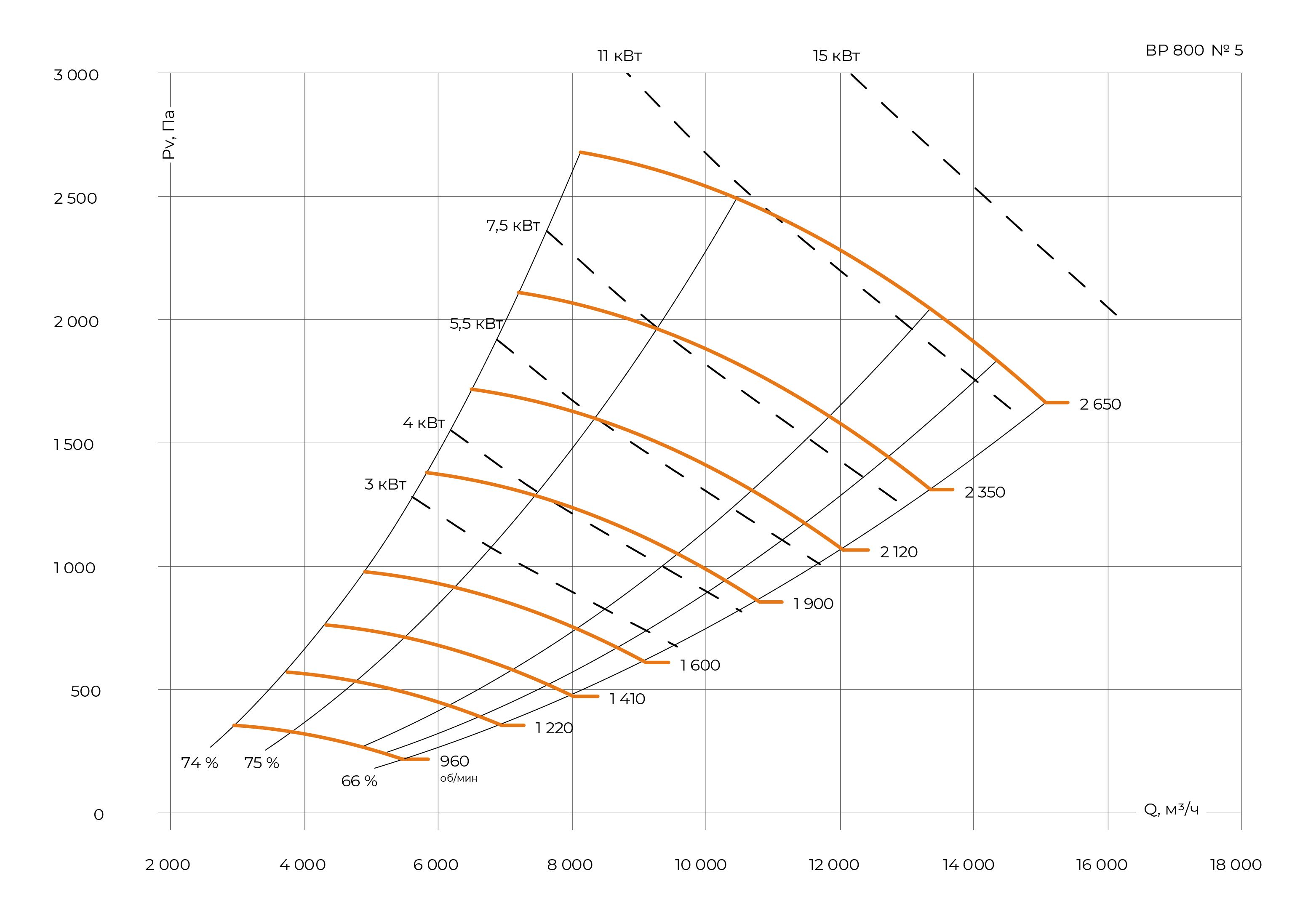

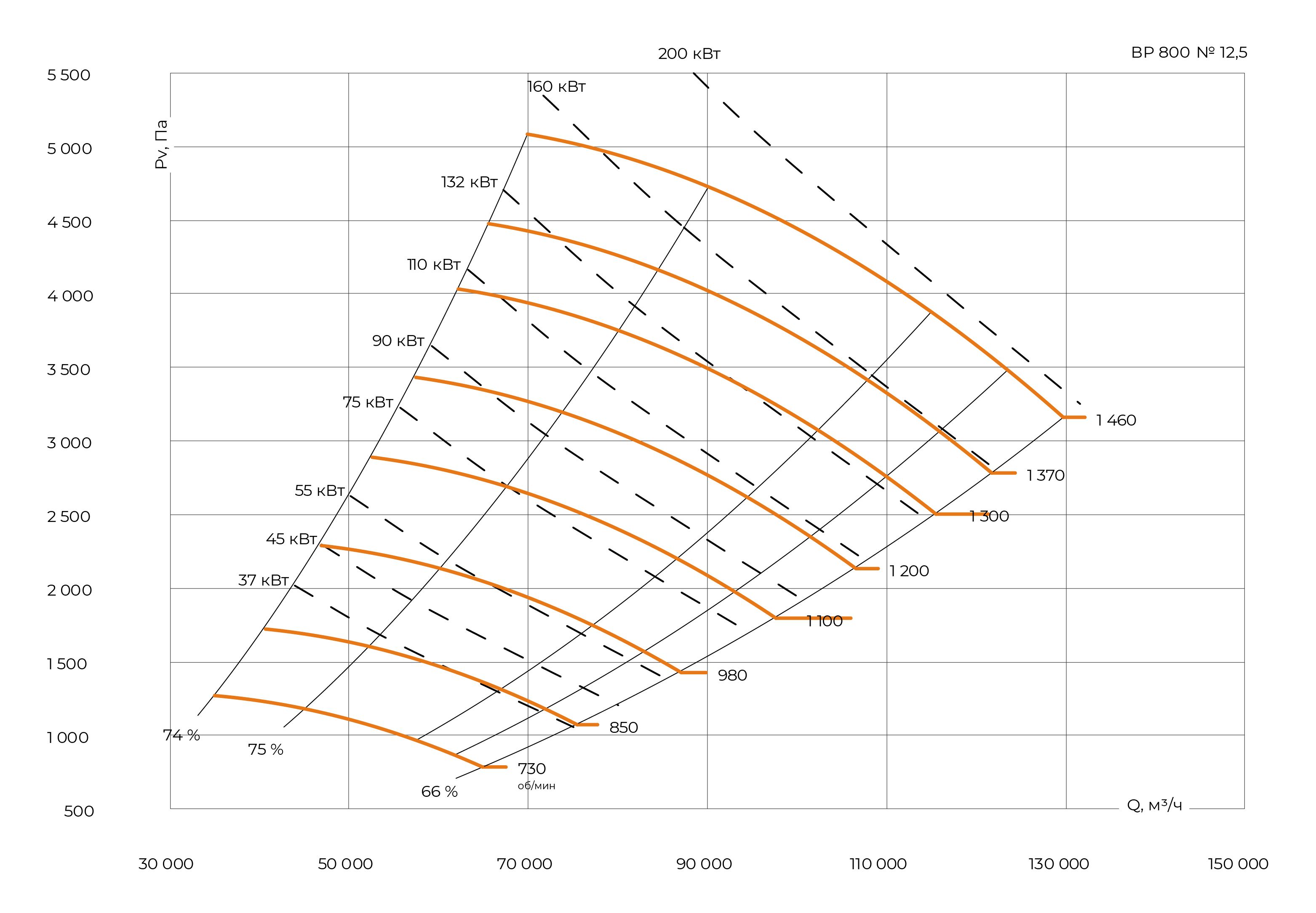

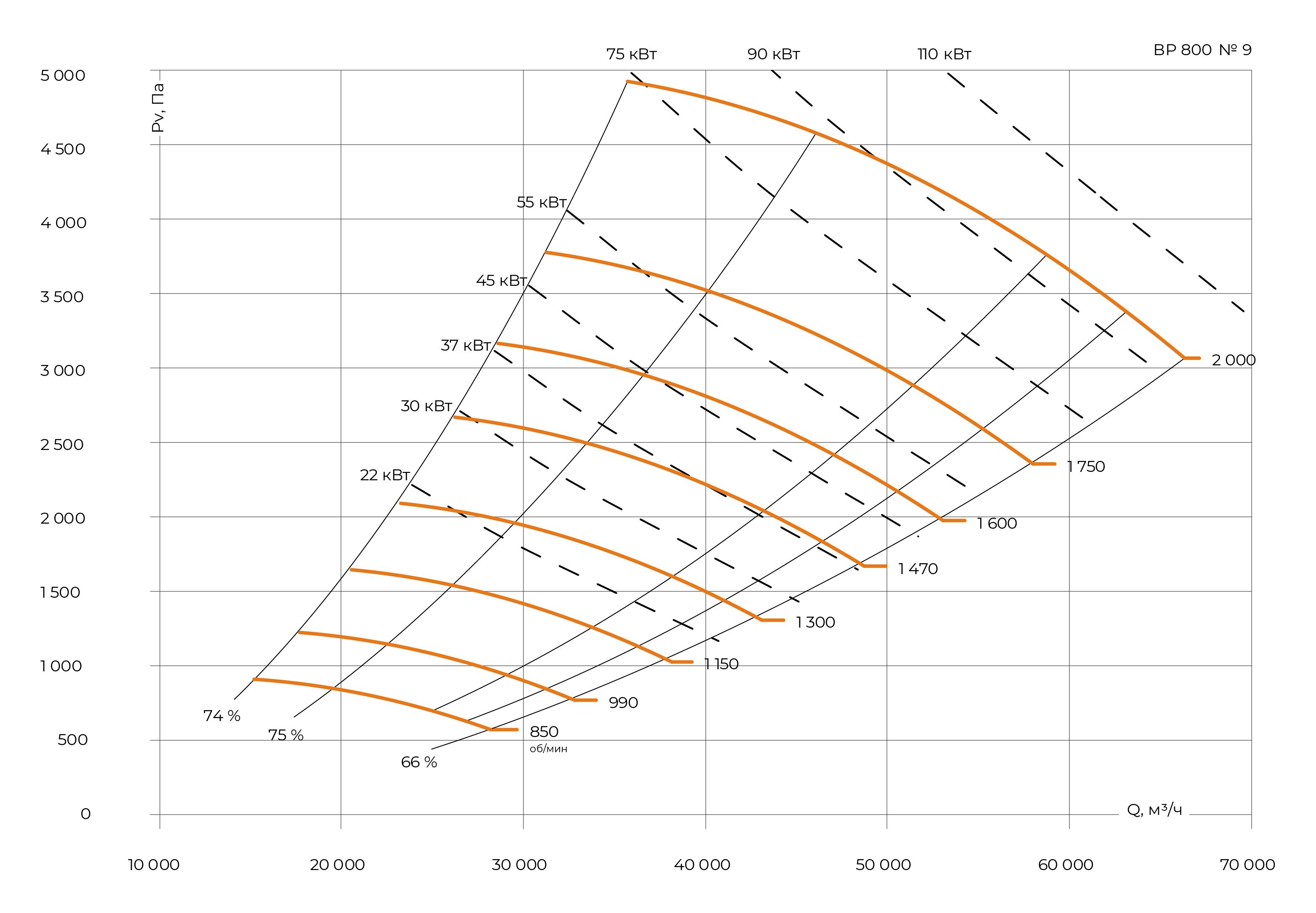

Аэродинамические характеристики
Аэродинамические кривые для всех типоразмеров серии (10 шт.). Выберите типоразмер:
Индустриальный вентилятор ВР 800 №4 — аэродинамические характеристикиИндустриальный вентилятор ВР 800 №5 — аэродинамические характеристикиИндустриальный вентилятор ВР 800 №5,6 — аэродинамические характеристикиИндустриальный вентилятор ВР 800 №6,3 — аэродинамические характеристикиИндустриальный вентилятор ВР 800 №7,1 — аэродинамические характеристикиИндустриальный вентилятор ВР 800 №8 — аэродинамические характеристикиИндустриальный вентилятор ВР 800 №9 — аэродинамические характеристикиИндустриальный вентилятор ВР 800 №10 — аэродинамические характеристикиИндустриальный вентилятор ВР 800 №11,2 — аэродинамические характеристикиИндустриальный вентилятор ВР 800 №12,5 — аэродинамические характеристики
Комплектация
Изделие в сбореРабочее колесо, корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
