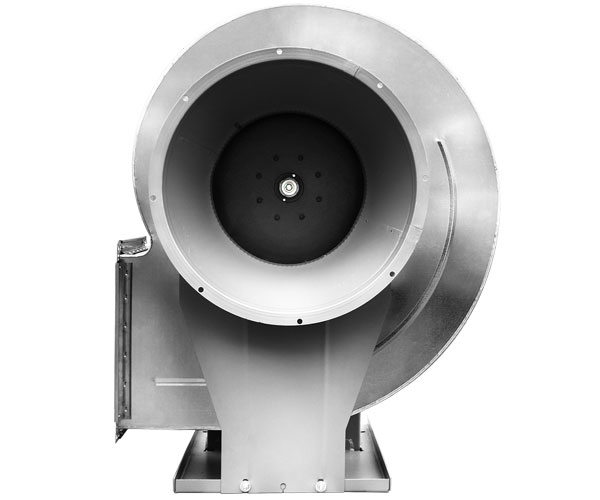

Индустриальные радиальные вентиляторы ВР 200 для тяжёлых условий эксплуатации: усиленная конструкция корпуса и рабочего колеса, работа в запылённой и агрессивной среде. Выпускаются в типоразмерах №4,5–№11,2. Стоимость рассчитывается под задачу — выберите типоразмер и отправьте запрос.
Назначение
Индустриальный радиальный вентилятор ВР 200 усиленной конструкции для тяжёлых условий эксплуатации: запылённый воздух, непрерывная работа, повышенные нагрузки на рабочее колесо. Стоимость и срок изготовления рассчитываются под задачу — выберите типоразмер в блоке «Подбор и заказ» и отправьте запрос.
Конструкция
Усиленные корпус, рама и рабочее колесо.
Подшипниковый узел рассчитан на непрерывную работу.
Схема исполнения, направление вращения и положение корпуса — по заданию.
Материал проточной части подбирается под перемещаемую среду.
Технические характеристики
Всего в серии 78 рабочих режимов по 9 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Частота вращения рабочего колеса, об/мин
Установленная мощность, N кВт
Производительность, Q min м³ /ч
Производительность, Q max м³ /ч
Полное давление, Pv min Па
Полное давление, Pv max Па
№4,5
1 500
0,75
278
667
648
954
1 800
0,75
334
801
932
1 374
2 000
0,75
371
889
1 151
1 696
2 250
1,1
417
1 001
1 457
2 147
2 500
1,1
463
1 112
1 799
2 650
2 700
1,5
500
1 201
2 098
3 092
2 850
2,2
528
1 267
2 338
3 445
2 984
2,2
553
1 327
2 563
3 776
№5
1 000
0,75
254
609
355
524
1 500
0,75
381
916
799
1 178
1 800
0,75
457
1 097
1 151
1 696
2 000
1,1
508
1 219
1 421
2 094
2 250
1,5
571
1 371
1 799
2 650
2 500
2,2
635
1 523
2 221
3 272
2 700
2,2
685
1 645
2 590
3 817
2 860
3
726
1 743
2 906
4 282
2 984
3
758
1 818
3 164
4 662
№5,6
1 500
0,75
535
1 285
1 003
1 478
1 800
1,5
642
1 542
1 444
2 128
2 000
2,2
714
1 713
1 783
2 627
2 250
3
803
1 927
2 256
3 325
2 500
4
892
2 141
2 786
4 105
2 700
5,5
964
2 312
3 249
4 788
2 880
5,5
1 028
2 467
3 697
5 447
2 984
7,5
1 065
2 556
3 969
5 848
№6,3
1 500
1,5
815
1 955
1 444
2 128
1 800
2,2
917
2 200
1 828
2 693
2 000
3
1 018
2 444
2 256
3 325
2 250
4
1 146
2 750
2 856
4 208
2 500
5,5
1 273
3 055
3 526
5 195
2 700
7,5
1 375
3 299
4 112
6 059
2 895
11
1 474
3 538
4 728
6 966
2 984
11
1 519
3 647
5 023
7 401
№7,1
1 500
3
1 093
2 622
1 612
2 375
1 600
3
1 165
2 797
1 834
2 703
1 800
4
1 311
3 146
2 321
3 420
2 000
5,5
1 457
3 496
2 866
4 223
2 250
7,5
1 639
3 933
3 627
5 344
2 500
11
1 821
4 370
4 478
6 598
2 800
15
2 039
4 894
5 617
8 277
2 984
18,5
2 173
5 216
6 379
9 400
№8
1 500
4
1 564
3 753
2 047
3 016
1 600
5,5
1 668
4 003
2 329
3 431
1 800
7,5
1 876
4 503
2 947
4 343
2 000
11
2 085
5 004
3 638
5 361
2 250
15
2 345
5 629
4 605
6 785
2 500
18,5
2 606
6 254
5 685
8 377
2 800
30
2 919
7 005
7 131
10 508
2 984
30
3 111
7 465
8 099
11 934
№9
1 250
30
1 853
4 448
1 799
2 650
1 500
30
2 224
5 338
2 590
3 817
1 600
30
2 372
5 694
2 947
4 343
1 800
30
2 669
6 406
3 730
5 496
2 000
30
2 966
7 117
4 605
6 785
2 250
30
3 336
8 007
5 828
8 588
2 500
37
3 707
8 897
7 195
10 602
2 800
45
4 152
9 964
9 025
13 299
2 984
55
4 425
10 619
10 251
15 104
№10
1 250
37
2 542
6 101
2 221
3 272
1 500
37
3 050
7 321
3 198
4 712
1 600
37
3 254
7 809
3 638
5 361
1 800
37
3 660
8 785
4 605
6 785
2 000
37
4 067
9 761
5 685
8 377
2 250
45
4 575
10 981
7 195
10 602
2 500
55
5 084
12 201
8 883
13 089
2 800
75
5 694
13 665
11 142
16 419
2 984
90
6 068
14 563
12 655
18 647
№11,2
1 120
55
3 201
7 682
2 236
3 295
1 250
55
3 572
8 573
2 786
4 105
1 400
55
4 001
9 602
3 494
5 149
1 500
55
4 287
10 288
4 011
5 911
1 600
55
4 572
10 974
4 564
6 725
1 800
55
5 144
12 346
5 776
8 511
2 000
55
5 716
13 717
7 131
10 508
2 250
75
6 430
15 432
9 025
13 299
2 500
110
7 145
17 147
11 142
16 419
2 800
132
8 002
19 204
13 977
20 596
2 984
160
8 528
20 466
15 874
23 391
Полное давление и производительность указаны для диапазона рабочей зоны при плотности воздуха 1,2 кг/м³.

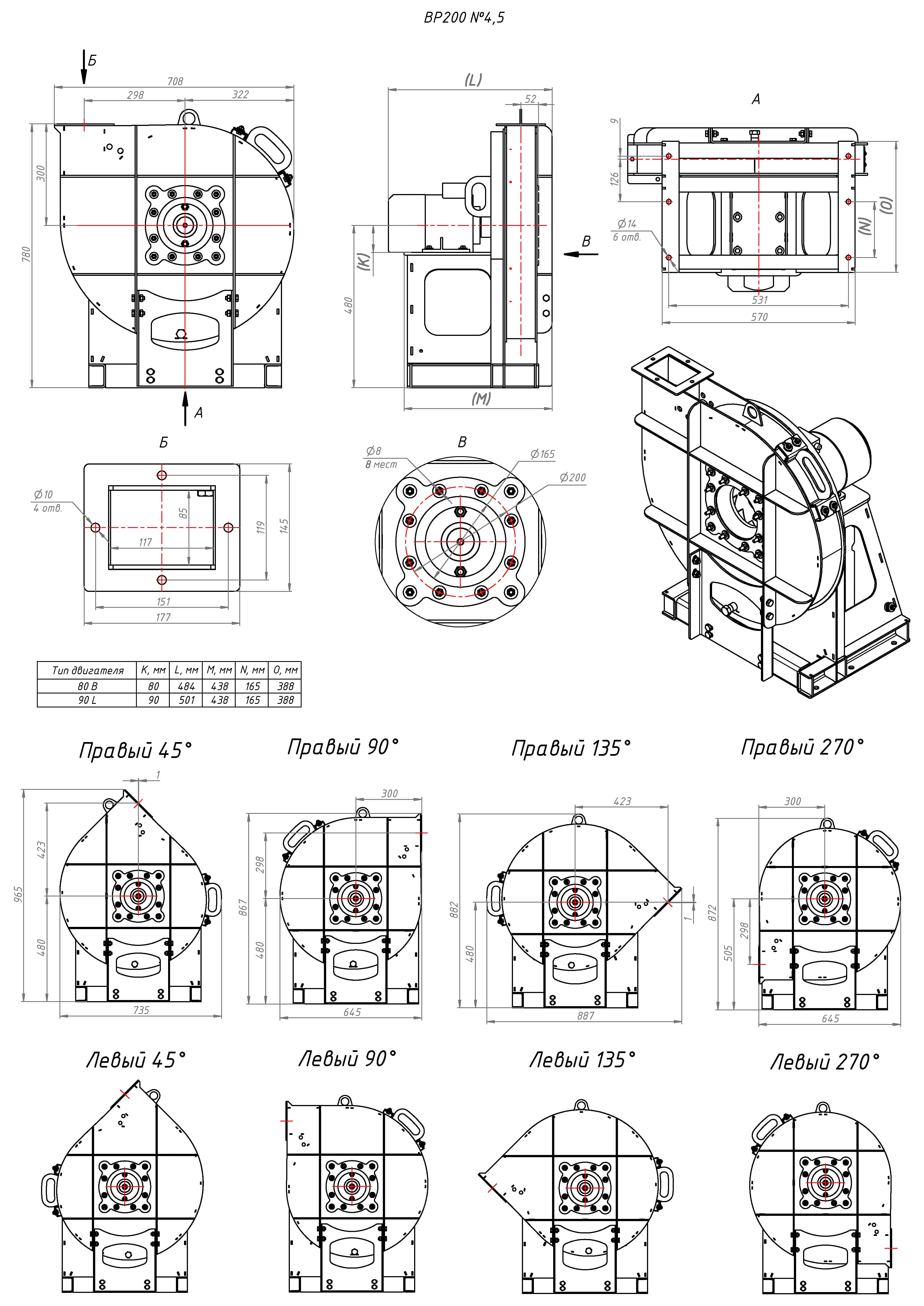

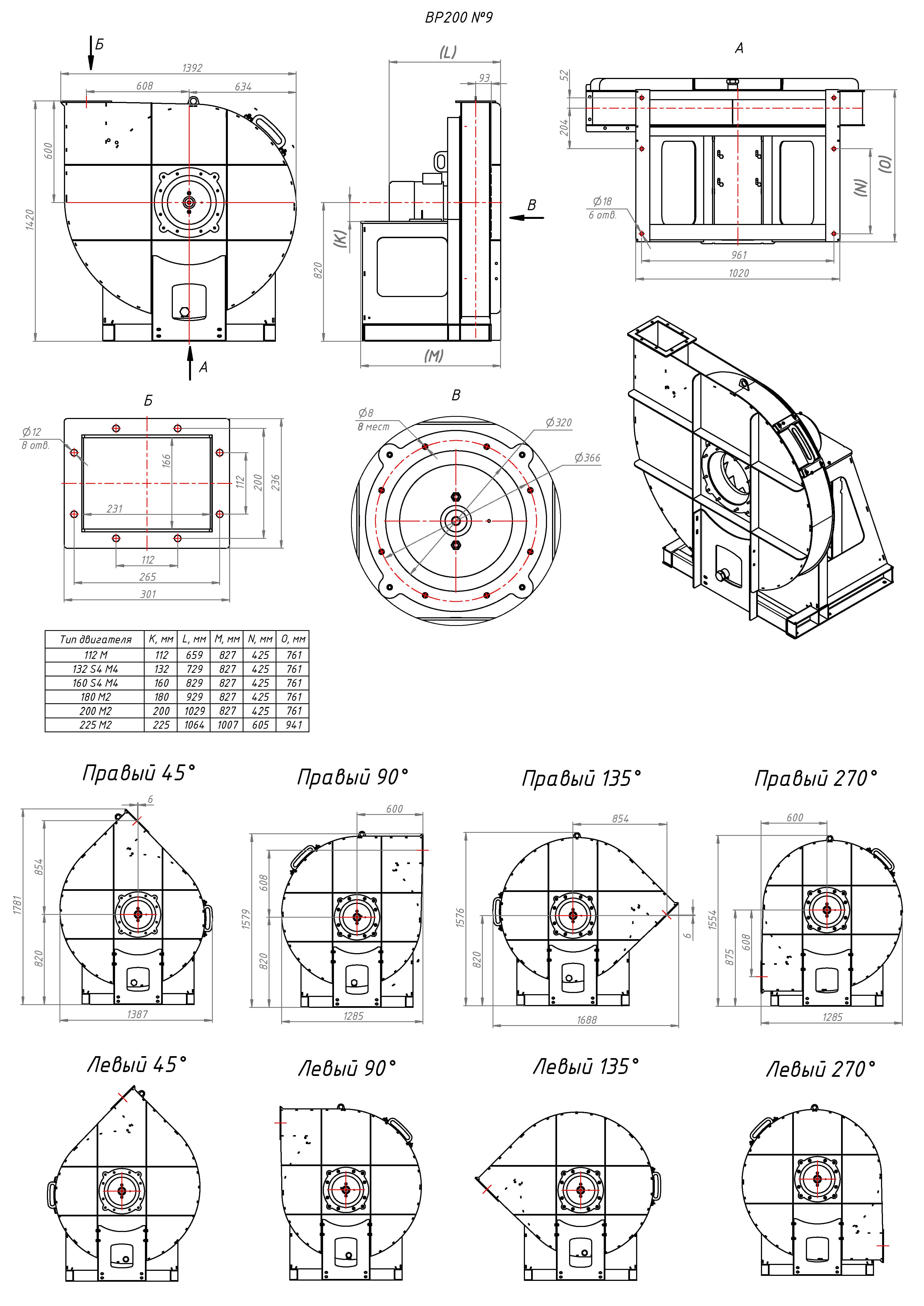

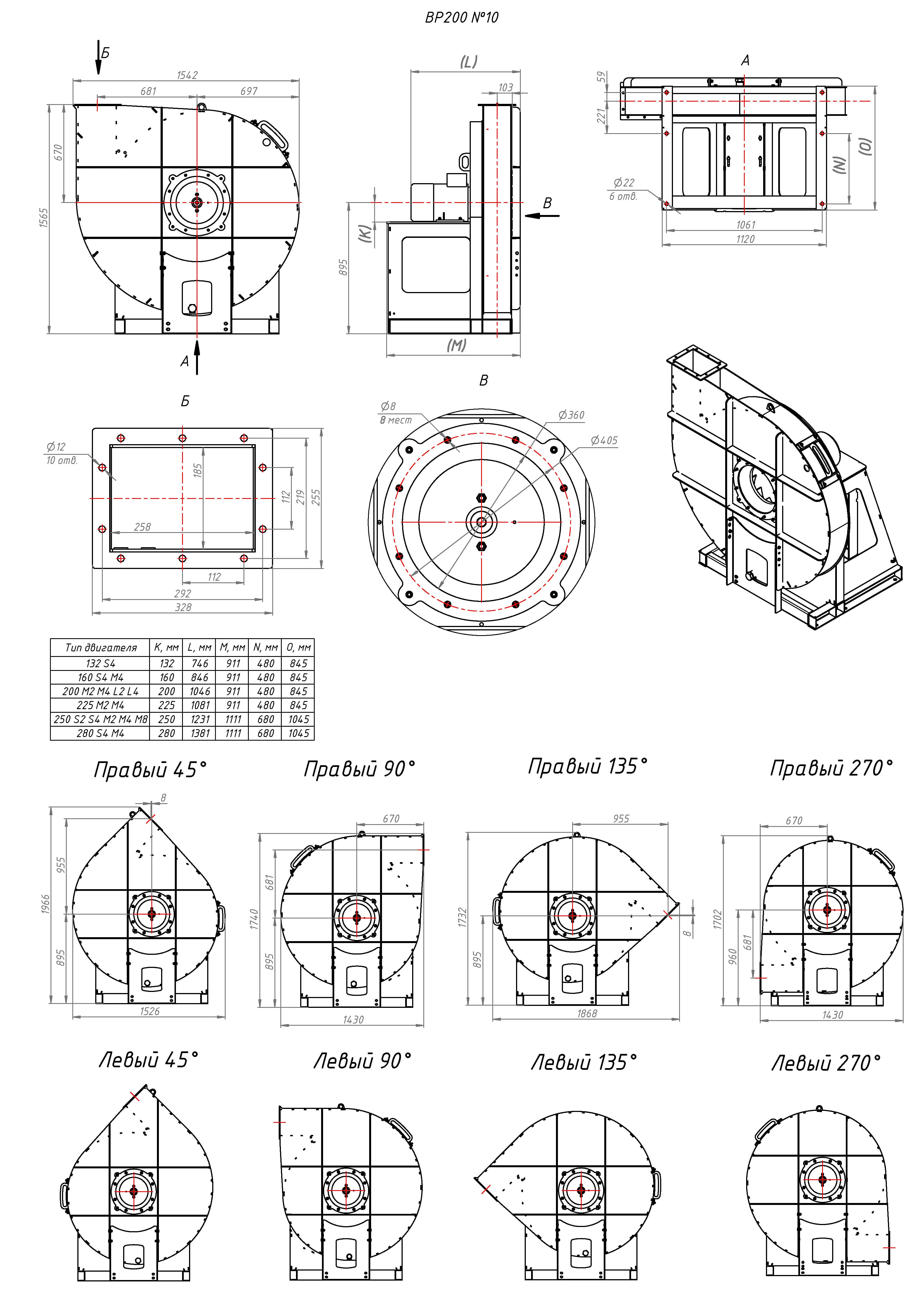

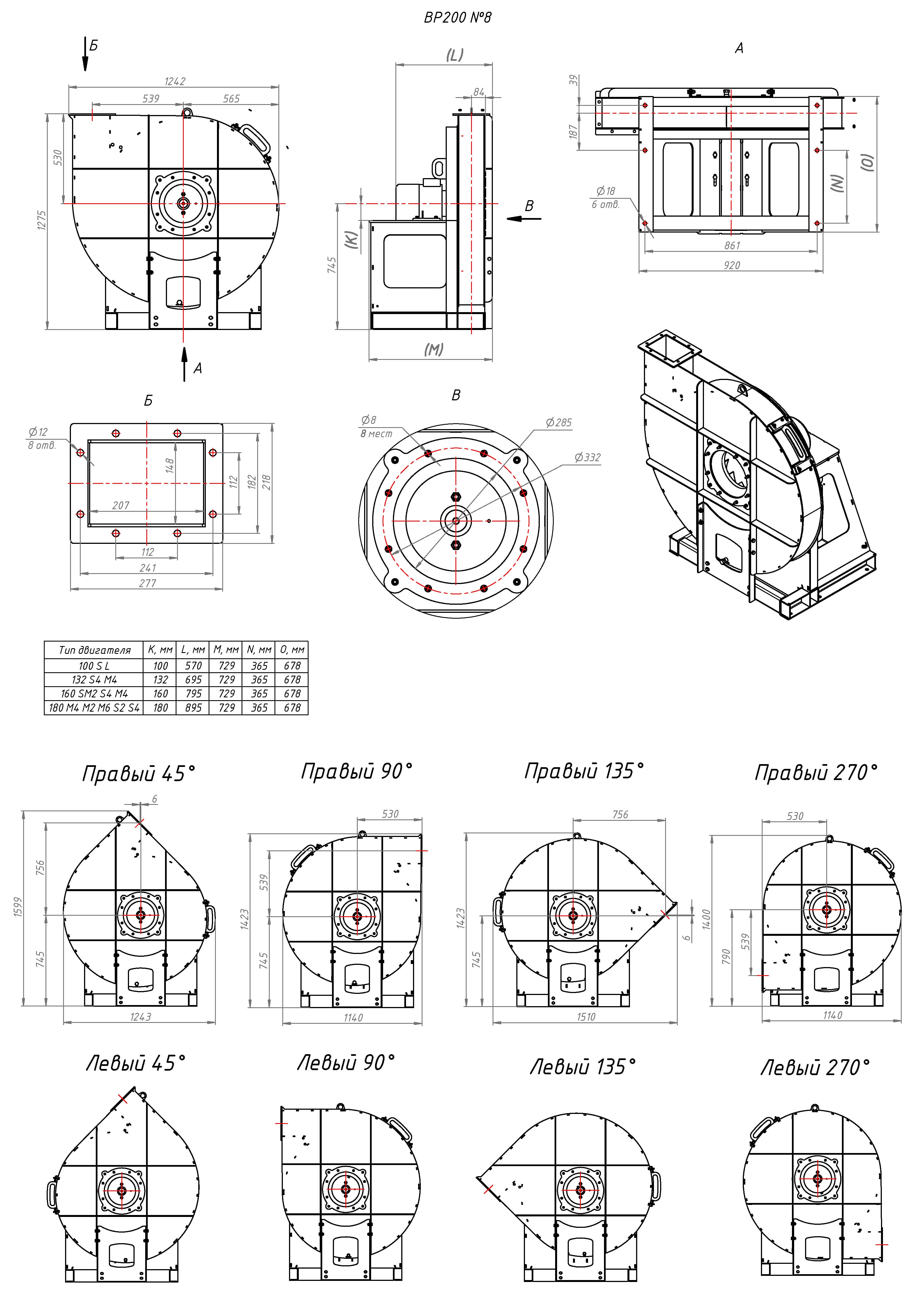

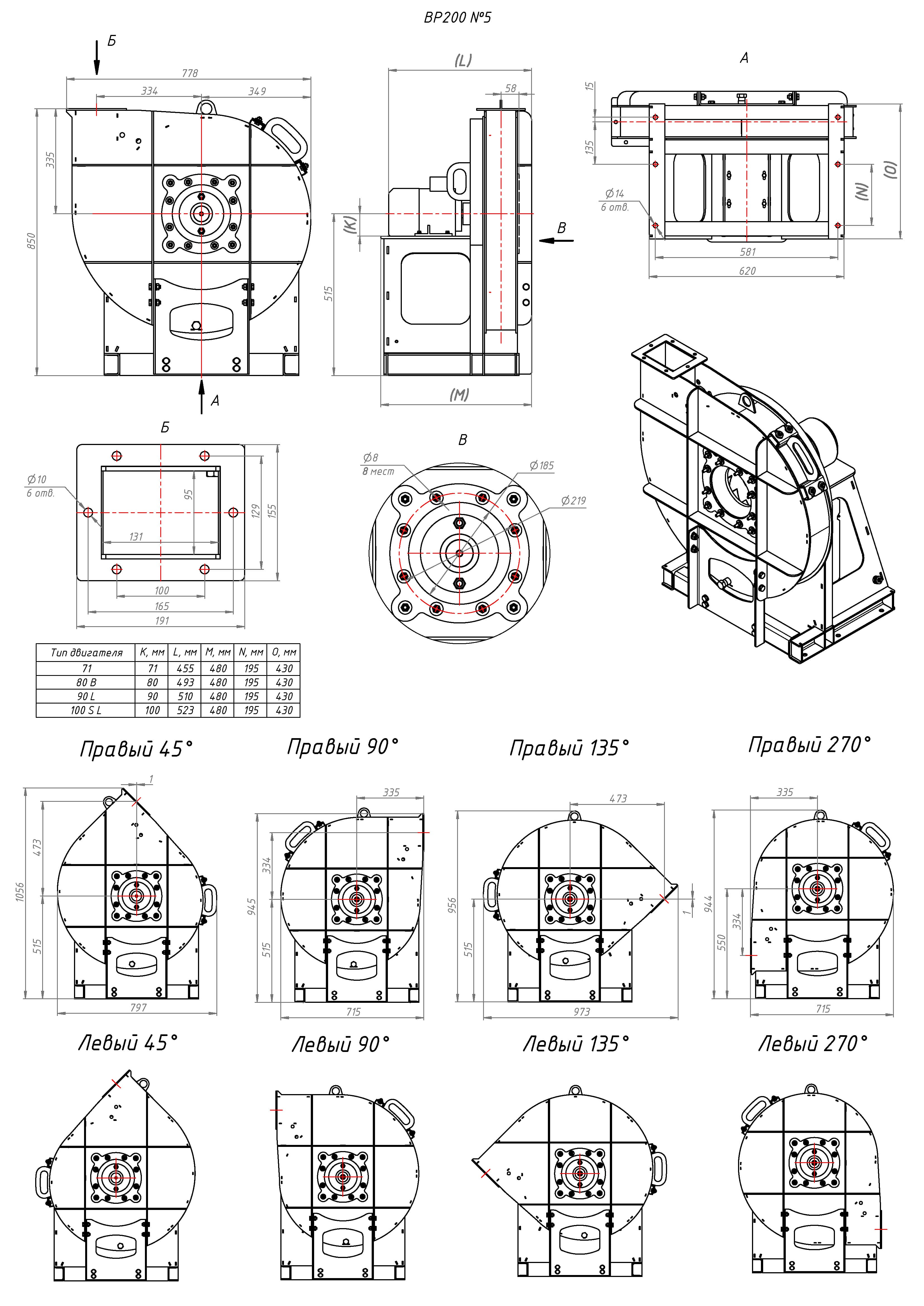

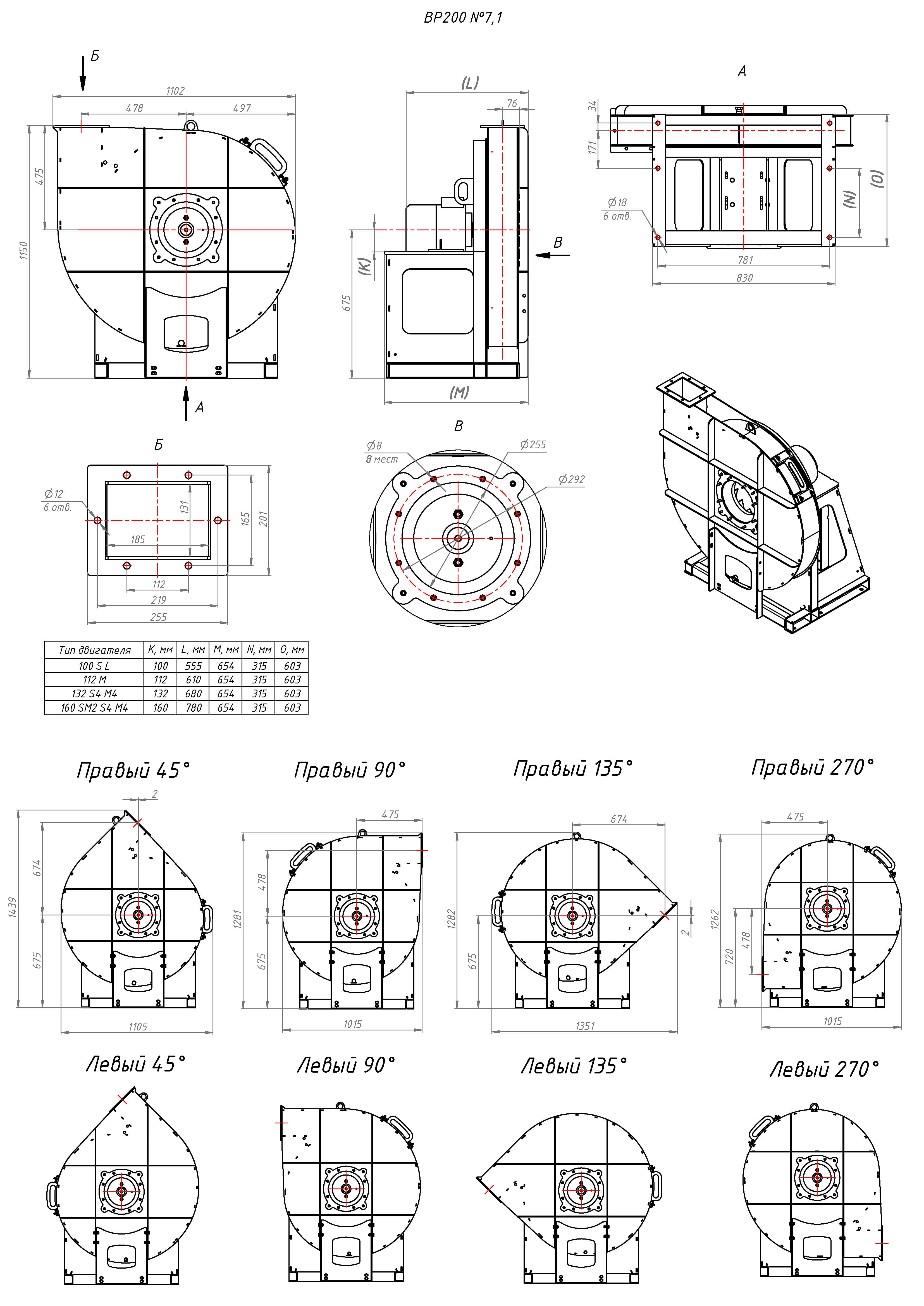

Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (9 шт.). Выберите типоразмер:

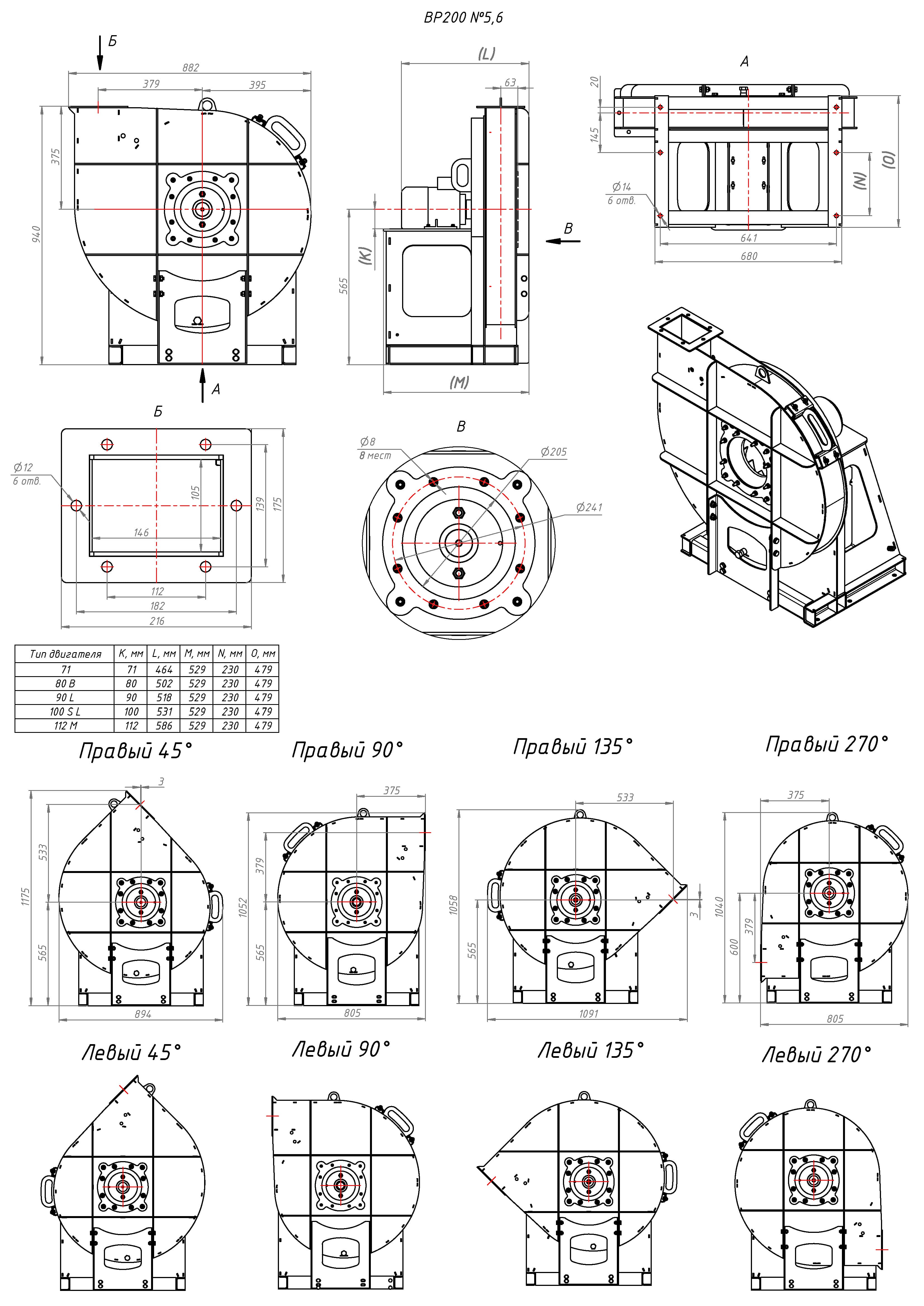

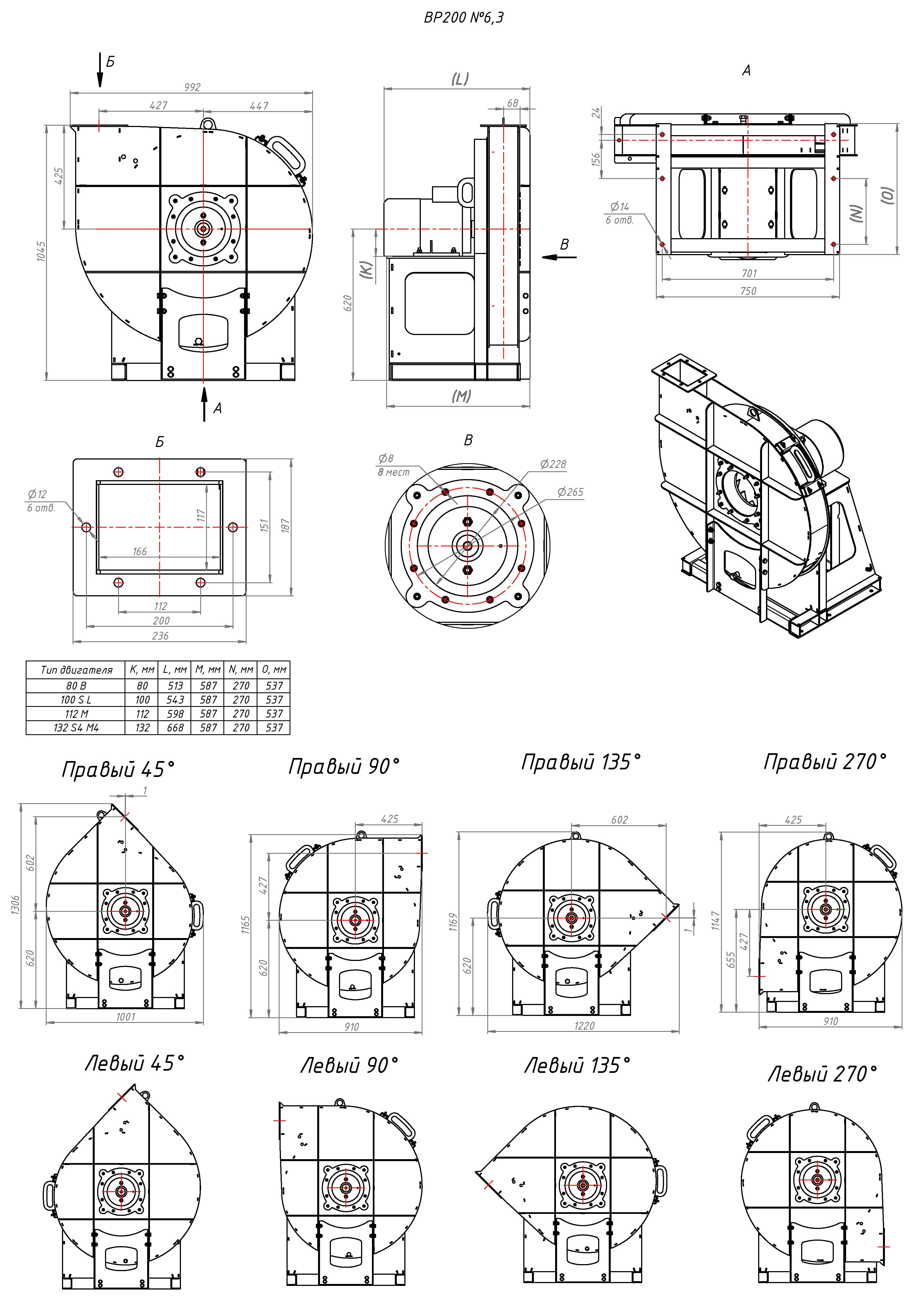

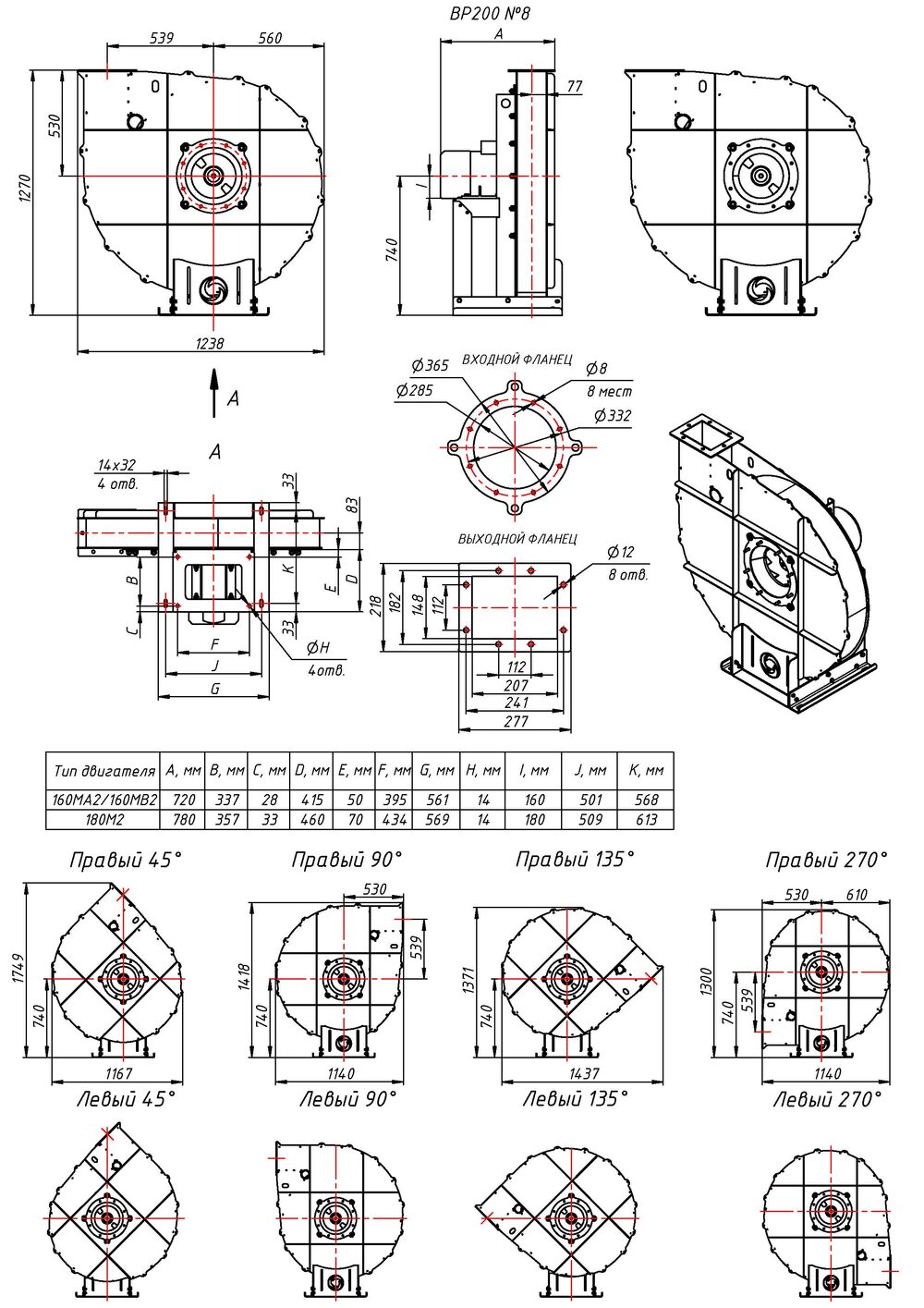

Индустриальный вентилятор ВР 200 №4,5 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 200 №5 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 200 №5,6 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 200 №6,3 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 200 №7,1 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 200 №8 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 200 №8 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 200 №9 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 200 №10 — габаритные и присоединительные размеры

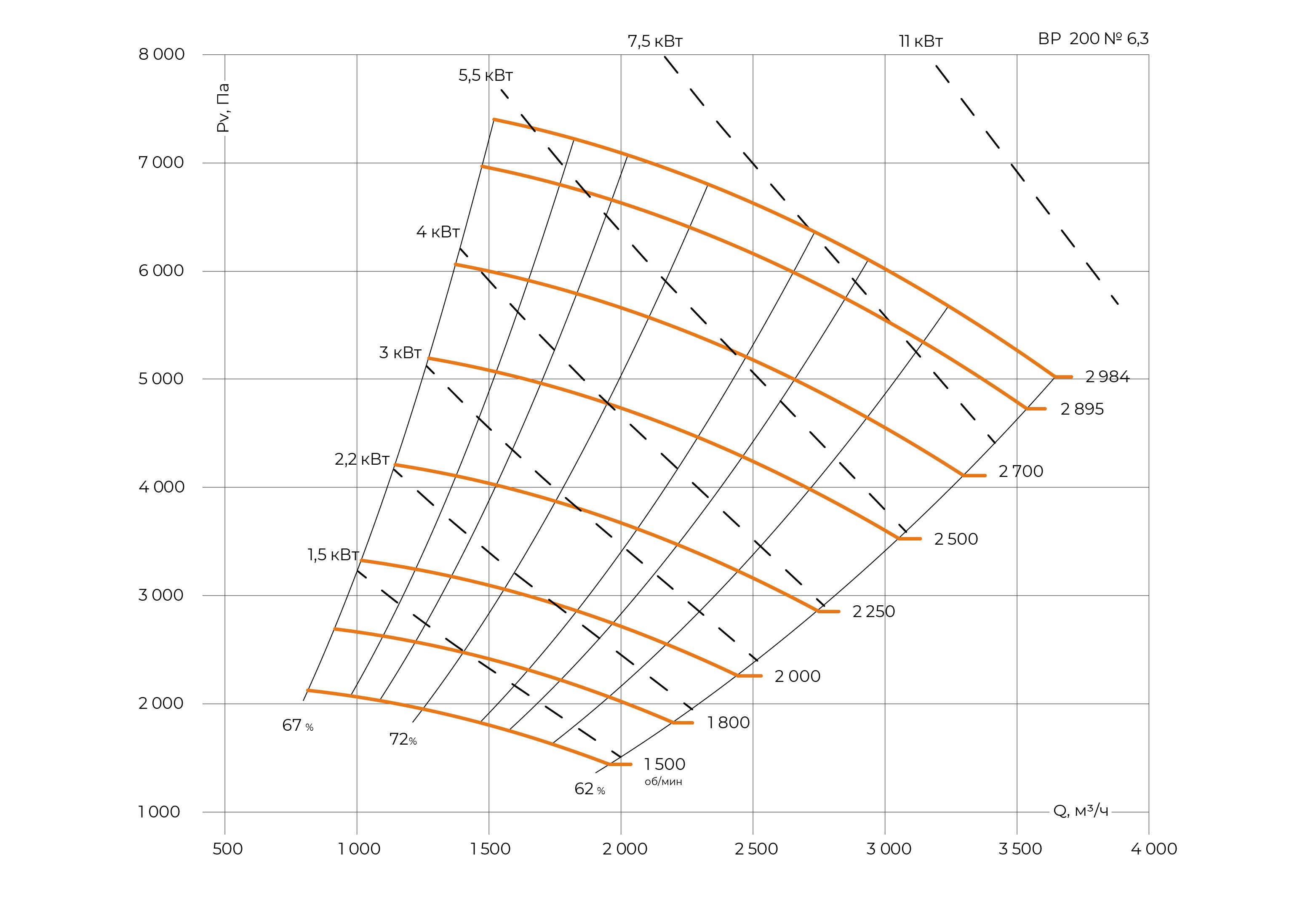

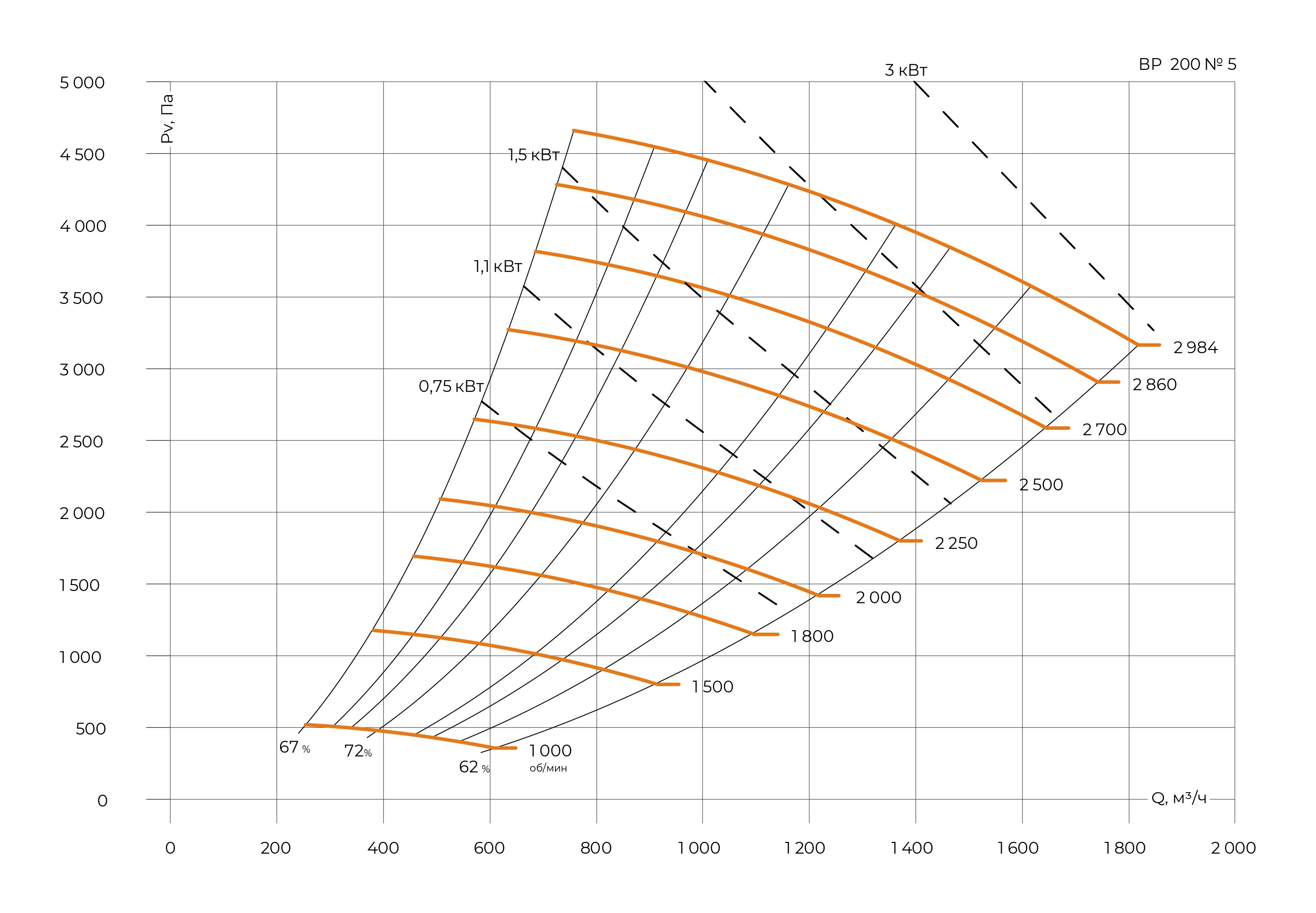

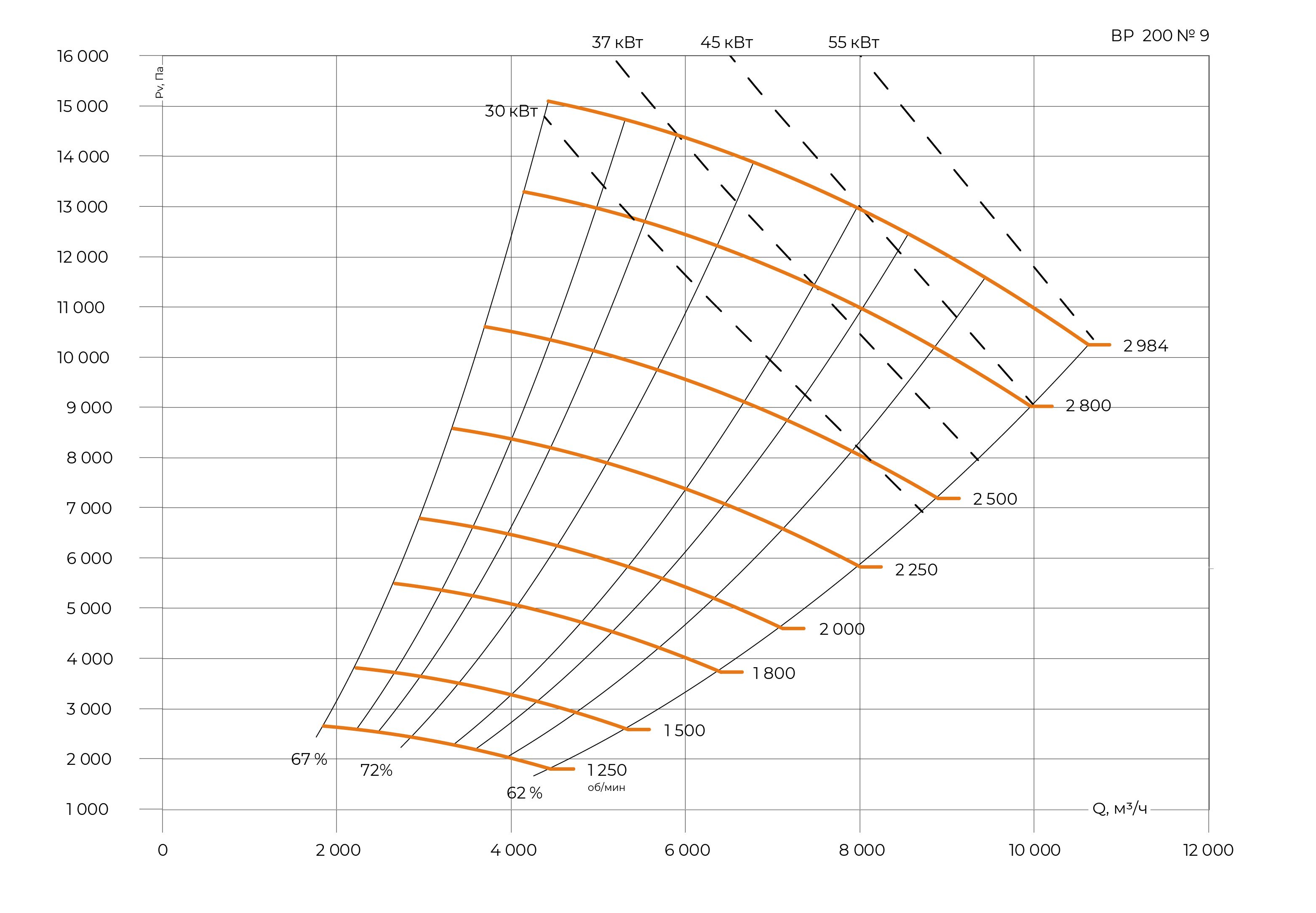

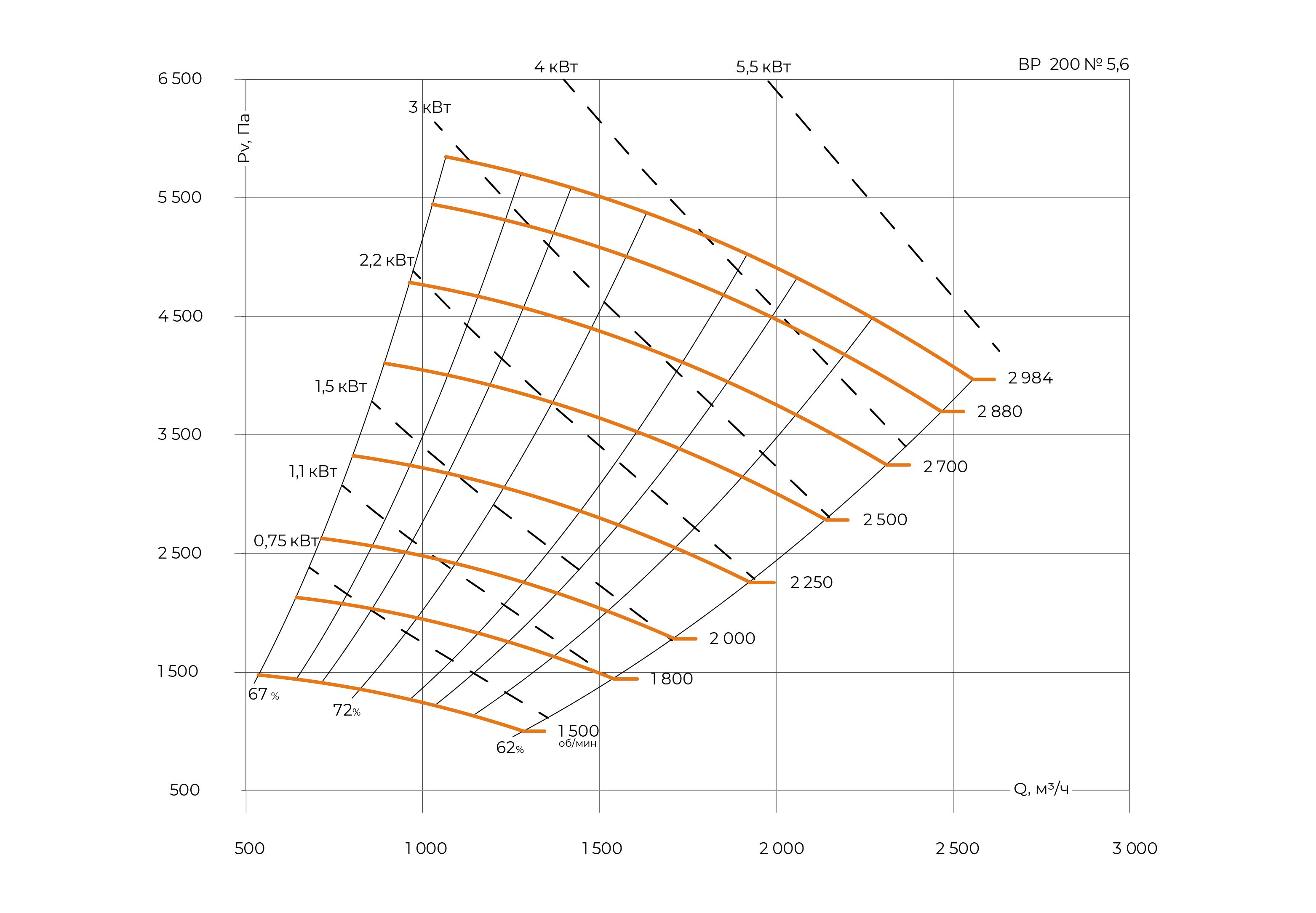

Аэродинамические характеристики
Аэродинамические кривые для всех типоразмеров серии (9 шт.). Выберите типоразмер:

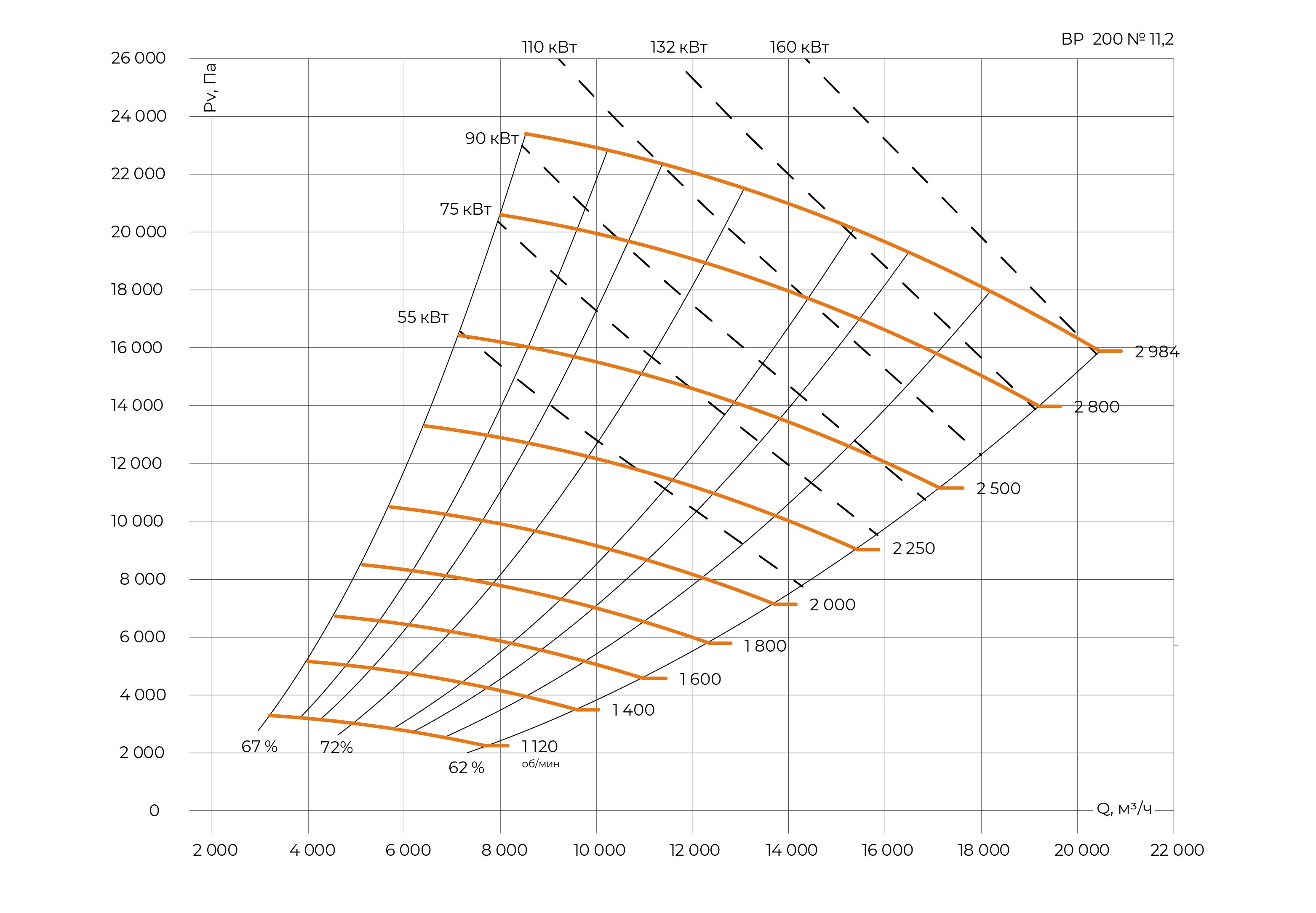

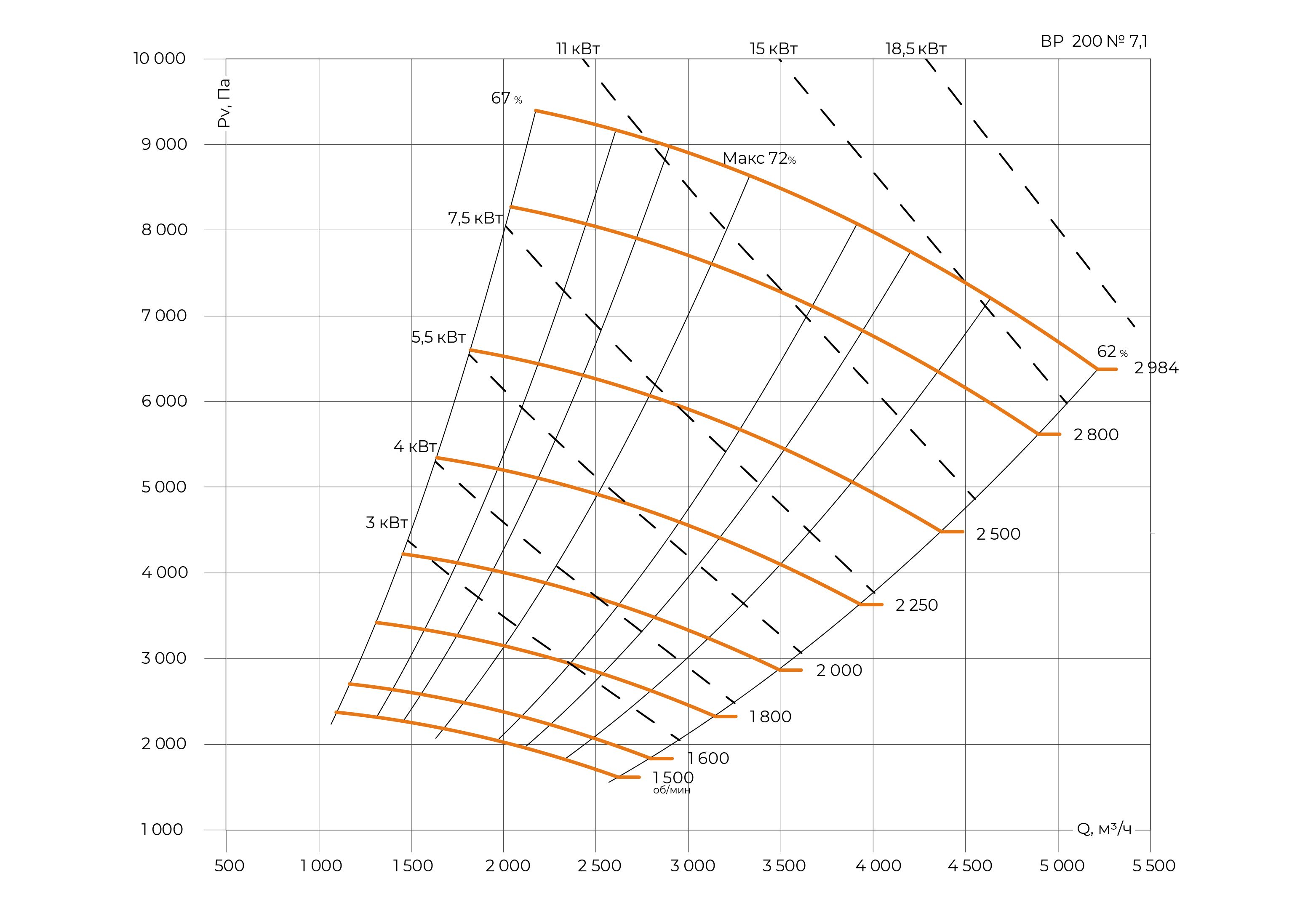

Индустриальный вентилятор ВР 200 №4,5 — аэродинамические характеристикиИндустриальный вентилятор ВР 200 №5 — аэродинамические характеристикиИндустриальный вентилятор ВР 200 №5,6 — аэродинамические характеристикиИндустриальный вентилятор ВР 200 №6,3 — аэродинамические характеристикиИндустриальный вентилятор ВР 200 №7,1 — аэродинамические характеристикиИндустриальный вентилятор ВР 200 №8 — аэродинамические характеристикиИндустриальный вентилятор ВР 200 №9 — аэродинамические характеристикиИндустриальный вентилятор ВР 200 №10 — аэродинамические характеристикиИндустриальный вентилятор ВР 200 №11,2 — аэродинамические характеристики
Комплектация
Изделие в сбореРабочее колесо, корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
