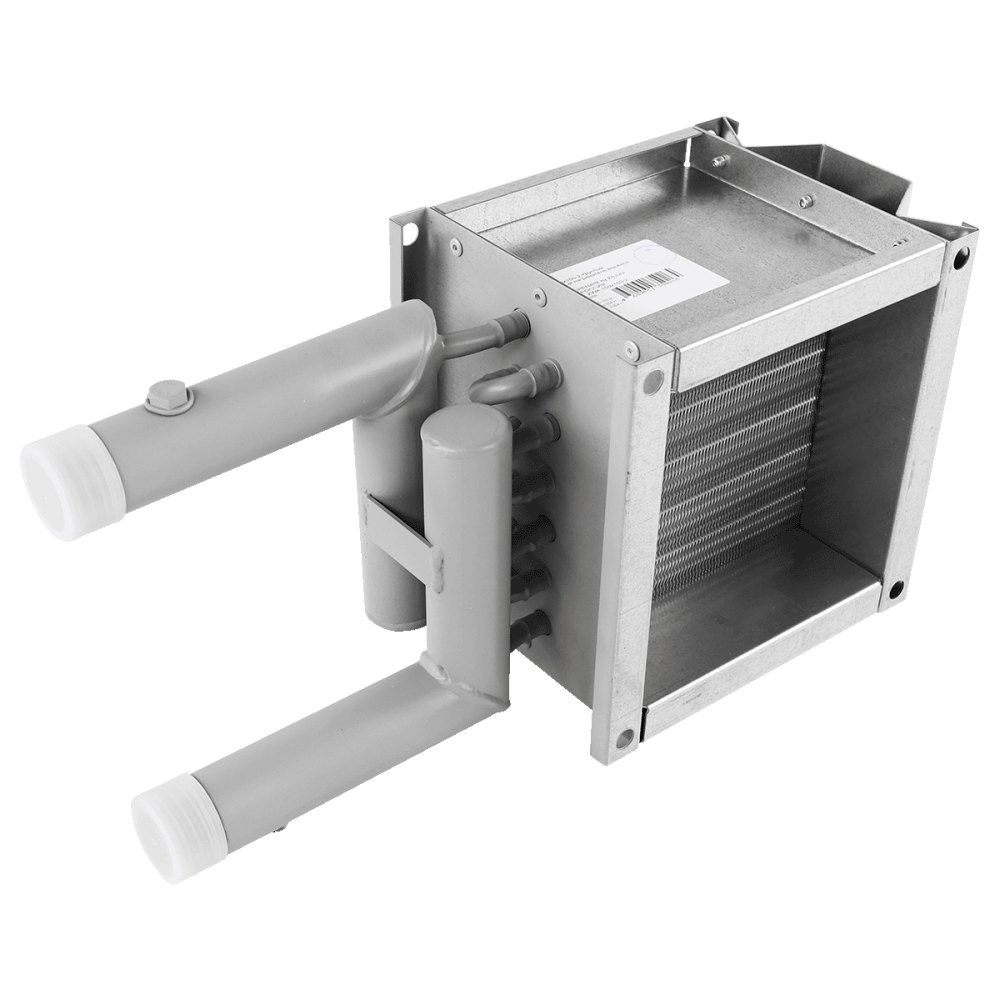

Водяной нагреватель для круглых и квадратных каналов ZILON ZWA 200x200-3
⚙️ Подбор и заказ
Характеристики
Описание
Особенности серии ZWA
- Корпус изготовлен из оцинкованной стали
- Медно-алюминиевый теплообменник
- Применение шага оребрения 2,1 мм позволяет сущестенно увеличить теплоотдачу
- Теплоноситель: вода или незамерзающие смеси
- Максимальная температура воды 130°С, макси-мально допустимое давление 16 бар
- Открытая сторона труб оснащена защитным экраном
- Для подсоединения к круглым воздуховодам ис-пользуются адаптеры-переходы
- Долгий срок службы нагревателя
Описание серии ZWA
Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.
Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).
Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Габаритные размеры
Адаптеры для нагревателей
Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптеры из оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотрены несколько стандартных адаптеров для различных диаметров воздуховодов.
Подбор адаптеров для нагревателей серии ZWA.
Схема обвязки
Условные обозначения:
Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — водяной нагреватель;
3 — регулирующий клапан;
4 — циркуляционный насос;
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю;
7 — обратный клапан;
8 — балансировочный вентиль;
9 — водяной фильтр
Как работает
Приточный воздух проходит через оребрённый теплообменник: в электрических нагревателях его греют ТЭНы, в водяных — теплоноситель, в охладителях — холодная вода или кипящий хладагент. Мощность подбирается по расходу воздуха и требуемой разнице температур.
Что это даёт
Технические характеристики
| Модель | ZWA 200×200-3 |
| Тип | Канальный нагреватель |
| Материал теплообменника | Медно-алюминиевый |
| Количество рядов, шт. | 3 |
| Номинальная мощность, кВт | 9 |
| Расстояние между ламелями, мм | 1,6 |
| Вес нетто, кг | 4 |
| Срок гарантии, мес. | 12 |
| Страна производства | Россия |
| Теплоизолированный корпус | нет |
| Каплеуловитель | нет |
| Теплоноситель | Вода, гликоль |
| Максимальная температура теплоносителя, °C | 150 |
| Габаритные размеры (ШxВxГ), мм | 420×240×150 |
Где применяется
- подогрев приточного воздуха
- охлаждение притока в наборных системах
- дополнительный подогрев в зонах
Как подобрать
- Мощность. 9 кВт. Расчёт: P = L × 0,34 × ΔT / 1000, где L — расход воздуха, м³/ч, ΔT — нагрев, °C.
- Размер. Типоразмер нагревателя совпадает с сечением канала и вентилятора.
Важно знать
Электрический нагреватель работает только при движении воздуха — не ниже минимального расхода. Водяной нагреватель защищают от замерзания смесительным узлом и автоматикой. Гарантия производителя — 12 мес.
