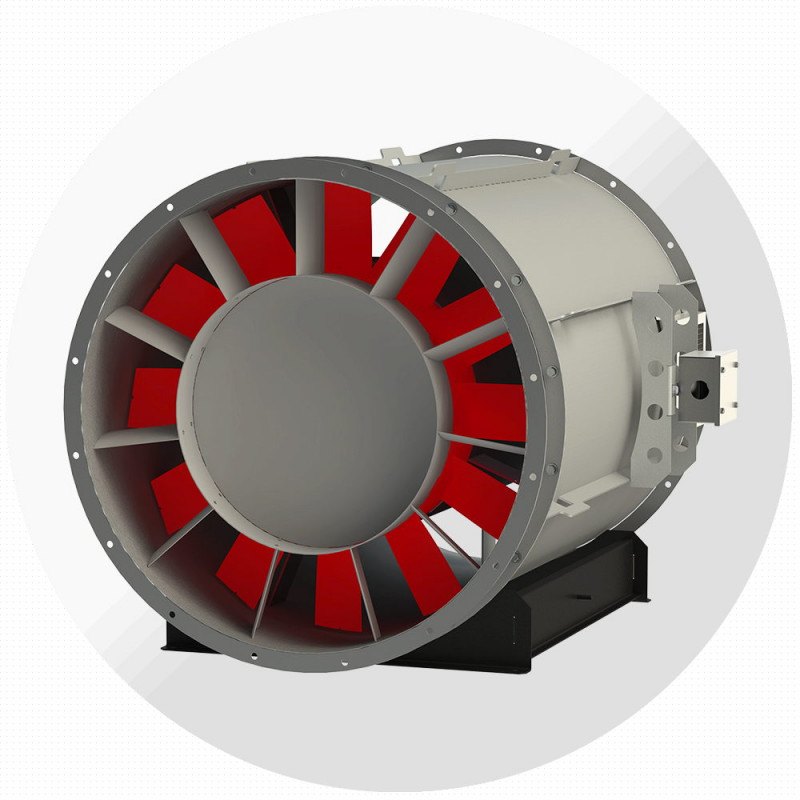

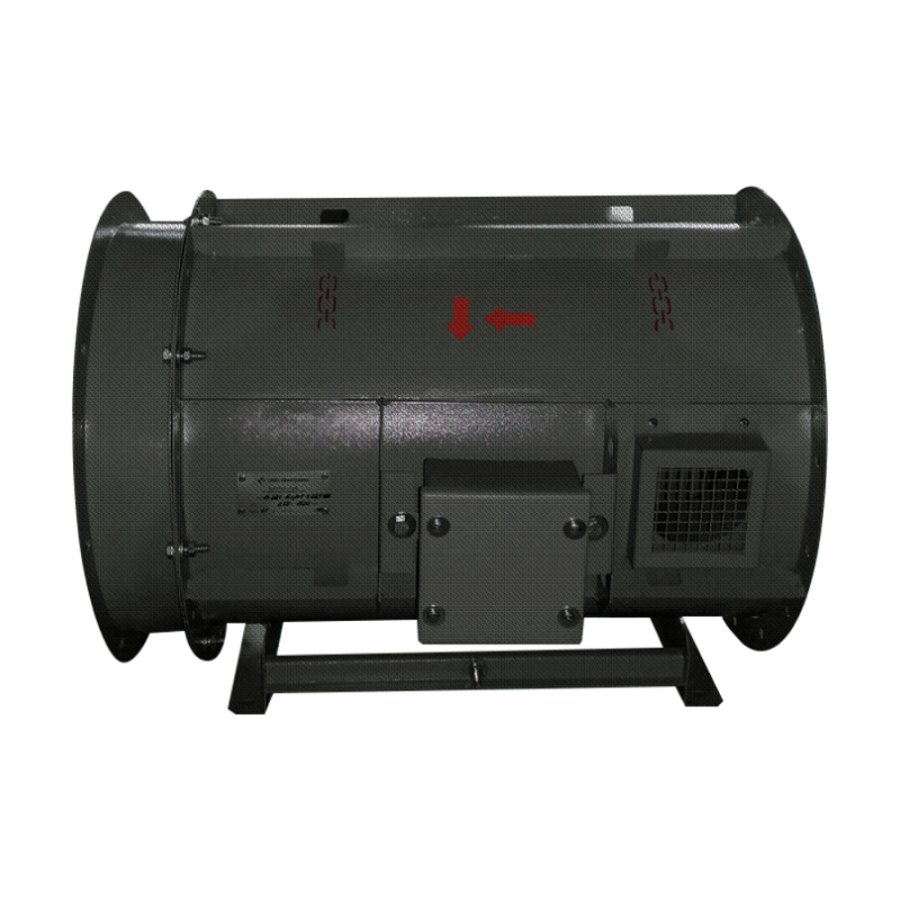

Вентилятор дымоудаления ВО-13-284-ДУ №12,5, Ø1250 мм
⚙️ Подбор и заказ
Характеристики
Описание
Вентилятор дымоудаления ВО-13-284-ДУ №12 — осевой вентилятор дымоудаления завода «Виктория» (Москва). Номер 12,5: диаметр рабочего колеса 1250 мм. В каталоге завода 10 исполнений по двигателю: производительность от 19 100 до 80 100 м³/ч, полное давление до 546 Па, мощность 5,5–37 кВт.
Удаляет продукты горения и одновременно отводит тепло за пределы помещения при пожаре. Выпускается в исполнениях ДУ-400 (2 часа при 400 °С) и ДУ-600 (2 часа при 600 °С).
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1000 мин⁻¹ — 7 исполнений
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-12,5-17-7,5-1000 | 17 | 19 100–40 100 | 486…81 | 479…0 | АИР132M6 | 7,5 | 950 | 463 |
| ВО-ДУ-Т-12,5-20-11-1000 | 20 | 21 000–44 300 | 502…102 | 493…0 | АИР160S6 | 11 | 970 | 516 |
| ВО-ДУ-Т-12,5-25-15-1000 | 25 | 24 700–51 800 | 512…120 | 499…0 | АИР160M6 | 15 | 970 | 537 |
| ВО-ДУ-Т-12,5-30-18,5-1000 | 30 | 30 800–58 300 | 480…148 | 460…0 | АИР180M6 | 18,5 | 980 | 562 |
| ВО-ДУ-Т-12,5-35-22-1000 | 35 | 44 000–65 800 | 424…218 | 383…0 | АИР200M6 | 22 | 980 | 615 |
| ВО-ДУ-Т-12,5-40-30-1000 | 40 | 34 700–72 600 | 538…239 | 513…0 | АИР200L6 | 30 | 980 | 632 |
| ВО-ДУ-Т-12,5-45-37-1000 | 45 | 38 900–80 100 | 546…271 | 515…0 | АИР225M6 | 37 | 980 | 687 |
750 мин⁻¹ — 3 исполнения
| Обозначение | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВО-ДУ-Т-12,5-25-5,5-750 | 25 | 29 300–39 000 | 181…68 | 163 | АИР132M8 | 5,5 | 700 | 464 |
| ВО-ДУ-Т-12,5-30-7,5-750 | 30 | 34 800–43 900 | 171…84 | 146…0 | АИР160S8 | 7,5 | 720 | 514 |
| ВО-ДУ-Т-12,5-40-11-750 | 40 | 31 000–54 600 | 279…135 | 259…0 | АИР160M8 | 11 | 730 | 534 |
Расшифровка обозначения
ВО-ДУ-Т-12,5-40-30-1000
| ВО-ДУ | осевой вентилятор дымоудаления |
| Т | теплостойкое исполнение |
| № | номер вентилятора = диаметр колеса в дм |
| α | угол установки лопаток, ° |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-ДУ, мм
| № ВО-ДУ | hэд | D | D1 | d | L | L2 | l | b | d1 | B | H | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12,5 | 112…225 | 1260 | 1310 | 12 | 1300 | 1100 | 100 | 1050 | 15 | 1340 | 700 | 1370 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 12,5 | 1260 | 1310 | 1340 | 12 | 750 | 160 | 16 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12 (аэродинамическая схема аналог К.06)
Назначение и исполнения
| Для систем дымоудаления при пожаре | ДУ |
| Огнестойкость 2 часа при температуре перемещаемой среды до 400°С | ДУ-400 |
| Огнестойкость 2 часа при температуре перемещаемой среды до 600°С | ДУ-600 |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Вытяжная противодымная вентиляция паркингов и атриумов
- Коридоры и холлы жилых и общественных зданий
- Производственные и складские помещения
- Установка в канале, на стене или на кровле
Как подобрать
- Расход дымоудаления рассчитывают по СП 7.13130 и МД.137-13; температуру газов — по расчёту, от неё зависит исполнение ДУ-400 или ДУ-600
- Плотность газов при 400–600 °С в 2–3 раза ниже, чем у воздуха: давление и мощность пересчитывают на рабочую температуру
- Рабочая точка должна лежать внутри диапазона выбранного исполнения с запасом 10–15 %
- Перед вентилятором ставят клапаны дымоудаления КДВ.01 или КПВ нормально закрытые, после — обратный клапан
- Гибкие вставки и крепёж — только в теплостойком исполнении
Смотрите также
Важно знать
Вентиляторы дымоудаления поставляются с сертификатом соответствия ТР ЕАЭС 043/2017. Исполнение ДУ-400 или ДУ-600 указывайте в заявке — от него зависят материалы и цена.
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284-ДУ, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
