Вентилятор радиальный ВР 80-75

✓ Всегда в наличии / под заказ Доставка по всей России
Вентилятор радиальный ВР 80-75
Вентилятор радиальный ВР 80-75
Техническое описание (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель
Вентилятор радиальный ВР 80-75: 15 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 21 566 ₽.

⚙️ Подбор и заказ

21 566 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Вентилятор радиальный ВР 80-75 — 15 типоразмеров, 140 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение. Те же машины встречаются под обозначениями ВР 80-70, ВР 86-77, ВЦ 4-70, ВЦ 4-75.

Назначение

Радиальный вентилятор низкого давления общего назначения. Применяется в приточных и вытяжных системах вентиляции производственных, общественных и жилых зданий, в системах кондиционирования и в технологических установках. Перемещает воздух и газопаровоздушные смеси с содержанием пыли и твёрдых примесей не более 0,1 г/м³, не содержащие липких и волокнистых материалов. Температура среды — до +80 °C, в теплостойком исполнении Ж2 — до +200 °C.

  • Системы вентиляции производственных, общественных и жилых зданий.
  • Системы кондиционирования воздуха.
  • Технологические установки различного назначения: перемещение воздуха и других газопаровоздушных смесей, с содержанием пыли и других твердых примесей не более 0,1 г/м, не содержащих липких и волокнистых материалов. Вентиляторы ВР 80-75 изготавливаются по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность от 1000 м/ч до 100 000 м/ч, полное давление от 100 Па до 1800 Па. Такие вентиляторы применяют в системах, где требуется высокий КПД, низкий уровень шума и в системах с параллельной работой нескольких вентиляторов.

Общие сведения и конструкция

  • ТУ 28.25.20-005-55528260-2021 для общеобменного исполнения,
  • ТУ 28.25.20-002-55528260-2021 для взрывозащищённого исполнения
  • Низкого давления
  • Одностороннего всасывания
  • Корпус – спиральный поворотный
  • Лопатки рабочего колеса – загнутые назад
  • Количество лопаток рабочего колеса – 12
  • Направление вращения – правое, левое

Условия эксплуатации

  • Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата, второй (2) и третьей (3) категории размещения, согласно ГОСТ 15150-69.
  • При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения, согласно ГОСТ 15150-69.
  • Допустимая температура окружающей среды от -60 °С до +40 °С.

Технические характеристики

Всего в серии 127 исполнений по 13 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.

ТипоразмерЧастота вращения, об/минУстановленная мощность, кВтТип электродвигателяПроизводительность, тыс. м³/чПолное давление, ПаМасса, кг
ВР 80-75-2,5, исп. 114500,1256A40,37-0,88137-5524
29000,3763A20,75-1,77540-22024
14500,1256A40,53-0,91160-8224
29000,5563A21,1-1,82640-33024
14500,1256A40,48-0,98183-9624
——————
29000,5563A20,96-1,97740-38024
14500,1256A40,52-1,1230-11324
29000,7571A21,02-2,25900-42527
14500,1256A40,56-1,12260-12124
29000,7571A21,1-2,251020-48027
ВР 80-75-3,15, исп. 114500,1856B40,75-1,79230-9033
29001,171B21,55-3,5900-36037
14500,1856B41,03-1,82275-13833
29001,580A22,1-3,71100-55041
14500,2563A41,0-1,95315-16333
——————
29001,580A22,0-3,751250-65041
14500,3763B41,08-2,25375-17833
29002,280B22,17-4,51500-70035
14500,3763B41,1-2,25445-21033
29002,280B22,2-4,511790-82035
ВР 80-75-4, исп. 19600,1863A61,03-2,4167-6848
14500,5571A41,55-3,58375-15551
29004100S23,04-7,181511-60872
9600,1863A61,43-2,5205-10548
14500,5571A42,2-3,75460-24051
29004100S24,33-7,521859-92772
9600,2563B61,25-2,95230-13049
14500,7571В41,85-4,3520-29052
29005,5100L23,8-8,82100-119080
9600,3771A61,5-3,0280-13052
14501,180A42,2-4,5610-30057
29007,5112M24,3-9,12500-125095
9600,3771A61,45-3,1325-15852
14501,180A42,2-4,6750-35057
29007,5112M24,4-9,22950-140095
ВР 80-75-5, исп. 19600,5571B61,95-4,6265-10779
14501,180A42,97-7,0620-24582
9600,5571B62,7-4,9330-16579
14501,580B44,2-7,3750-37586
9600,7580A62,6-5,25370-18087
——————
14502,290L43,95-7,9860-44093
9601,180B63,7-5,9450-20791
14503100S44,2-8,91050-470106
9601,180B62,95-5,8530-27591
14503100S44,45-8,81200-620106
ВР 80-75-6,3, исп. 19601,180B64,0-9,2430-170122
14504100L46,0-14,0980-390134
9601,590L65,6-9,8520-260125
14505,5112M48,5-12,81190-600147
9602,2100L65,2-10,5600-310136
——————
14505,5112M48,0-15,81380-710148
9602,2100L65,6-11,8720-340137
14507,5132S48,5-17,81650-770177
9603112MA65,85-12,0830-400149
145011132M48,7-18,01900-900191
ВР 80-75-6,3, исп. 56600,55подбор2,9-7,1275-118233
7350,75подбор3,25-8,0350-144233
8551,1подбор3,75-9,2470-198233
9501,5подбор4,25-10,8580-245233
——————
10902,2подбор4,8-12,0780-320233
12153подбор5,25-13,0950-400233
13304подбор6,0-14,21180-470233
16707,5подбор7,3-18,01800-750233
ВР 80-75-8, исп. 19604112MB68,1-19,0700-275249
145011132M412,3-28,31600-640291
9605,5132S611,6-19840-435283
145015160S417,5-301915-964344
7252,2112MA88,2-15,3520-380254
9605,5132S611,1-21,6990-640284
145018,5160M417,1-32,42150-1400354
7253112MB88,8-18,1650-445259
9607,5132M611,6-24,51180-540295
7254132S88,9-18,2780-360288
9607,5132M611,8-17,81350-1100297
ВР 80-75-8, исп. 54950,75подбор4,5-11,0253-108349
5751,1подбор5,2-12,8245-144349
6401,5подбор5,8-14,1430-175349
7352,2подбор6,8-16,1550-240349
8153подбор7,4-18,0690-285349
9004подбор8,2-20,0830-350349
10005,5подбор9,1-22,11040-430349
11207,5подбор10,2-25,01300-530349
128011подбор11,7-27,51630-700349
ВР 80-75-10, исп. 17254132S812,0-27,3620-245420
96011160S616,0-36,51090-430484
7255,5132M817,1-29,0740-370423
96015160M623,0-38,51300-660494
7257,5160S815,9-31,5860-450483
96018,5180M621,5-42,01500-790543
72511160M817,0-35,51070-480499
96022200M623,1-46,51800-840577
72511160M817,6-35,81210-575499
ВР 80-75-10, исп. 53951,1подбор7,05-17,1251-107746
4401,5подбор7,9-19,0315-130746
5052,2подбор9,0-22,5410-175746
5603подбор10,0-24,7505-212746
6204подбор11,0-26,5620-255746
6905,5подбор12,3-30,1780-325746
7757,5подбор13,9-33,9990-400746
88011подбор15,8-37,51250-530746
105018,5подбор18,4-45,31800-720746
ВР 80-75-12,5, исп. 53853подбор13,7-33,5375-1451152
4254подбор14,8-36,1455-1901152
4755,5подбор16,5-40,1580-2451152
5357,5подбор18,6-45,1730-3001152
60511подбор21,8-52,1920-3801152
67515подбор23,5-58,11180-4701152
72018,5подбор25,1-61,11310-5401152
76522подбор26,7-65,11490-6101152
85030подбор29,8-71,41820-7501152
ВР 80-75-16, исп. 540011подбор28,5-71,4680-2751192
44515подбор33,1-79,8820-3401192
48018,5подбор35,1-85,1950-3951192
50522подбор36,8-90,11080-4401192
——————
56530подбор42,1-100,01350-5451192
61037подбор44,8-108,11580-6301192
65045подбор47,5-118,11750-7201192
70055подбор50,8-126,12020-8301192
ВР 80-75-20, исп. 542045подбор30,0-150,01100-5804250
46555подбор37,0-179,01350-8304250
50075подбор40,0-196,01560-8754350

Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.

Варианты изготовления

индексНазначение и материалы
–Общепромышленное исполнение, материал – углеродистая сталь
Ж2Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200 °С), материал – углеродистая сталь
К1Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C)
ВВзрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C)
ВК1Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3Взрывозащищенное исполнение, материал – алюминиевые сплавы

Габаритные и присоединительные размеры

Чертежи приведены для всех типоразмеров серии (30 шт.). Выберите типоразмер:

Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №2,5 исп. 1

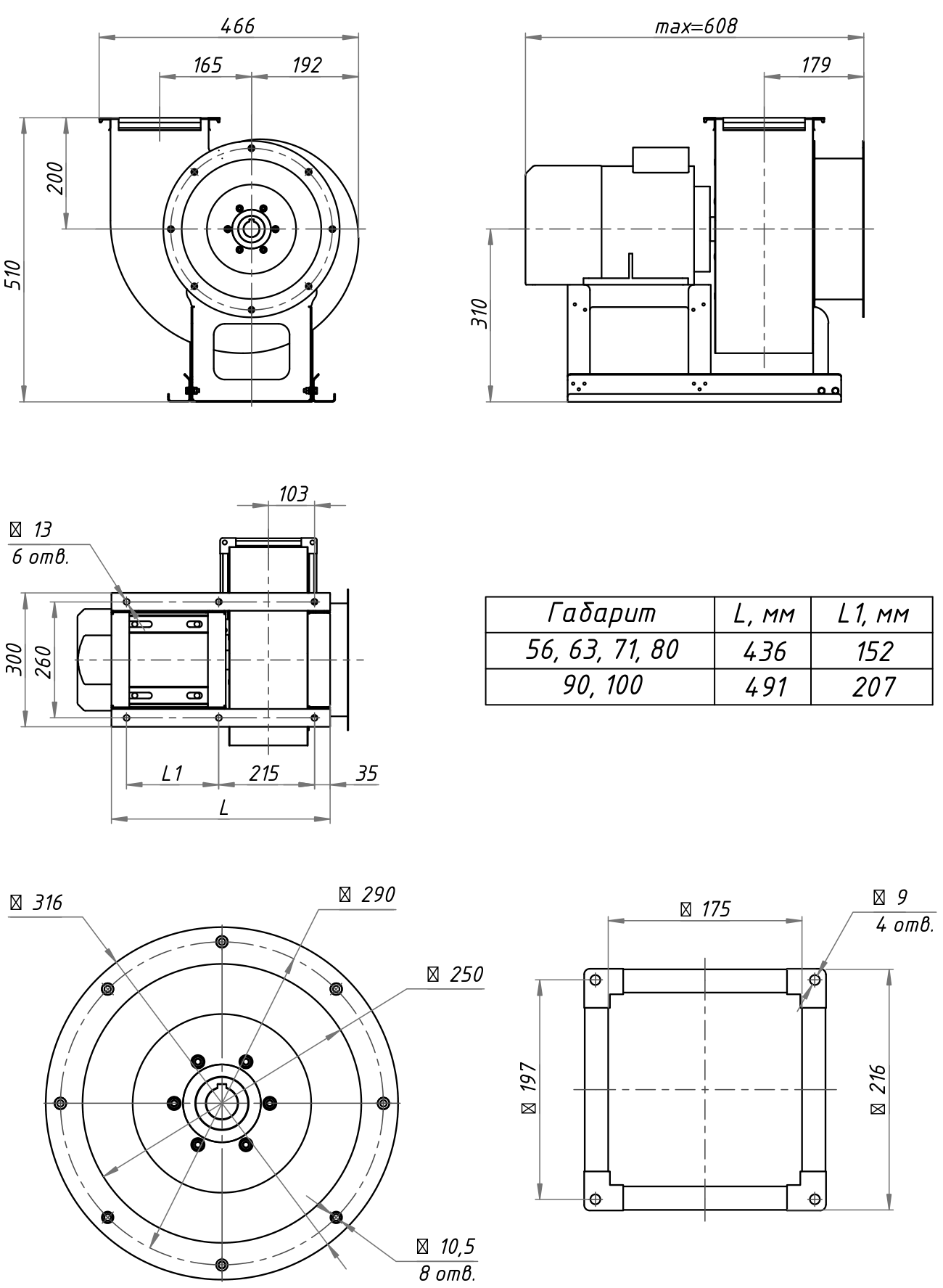

ВР 80-75-2,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №2,5 исп. 1 · 2

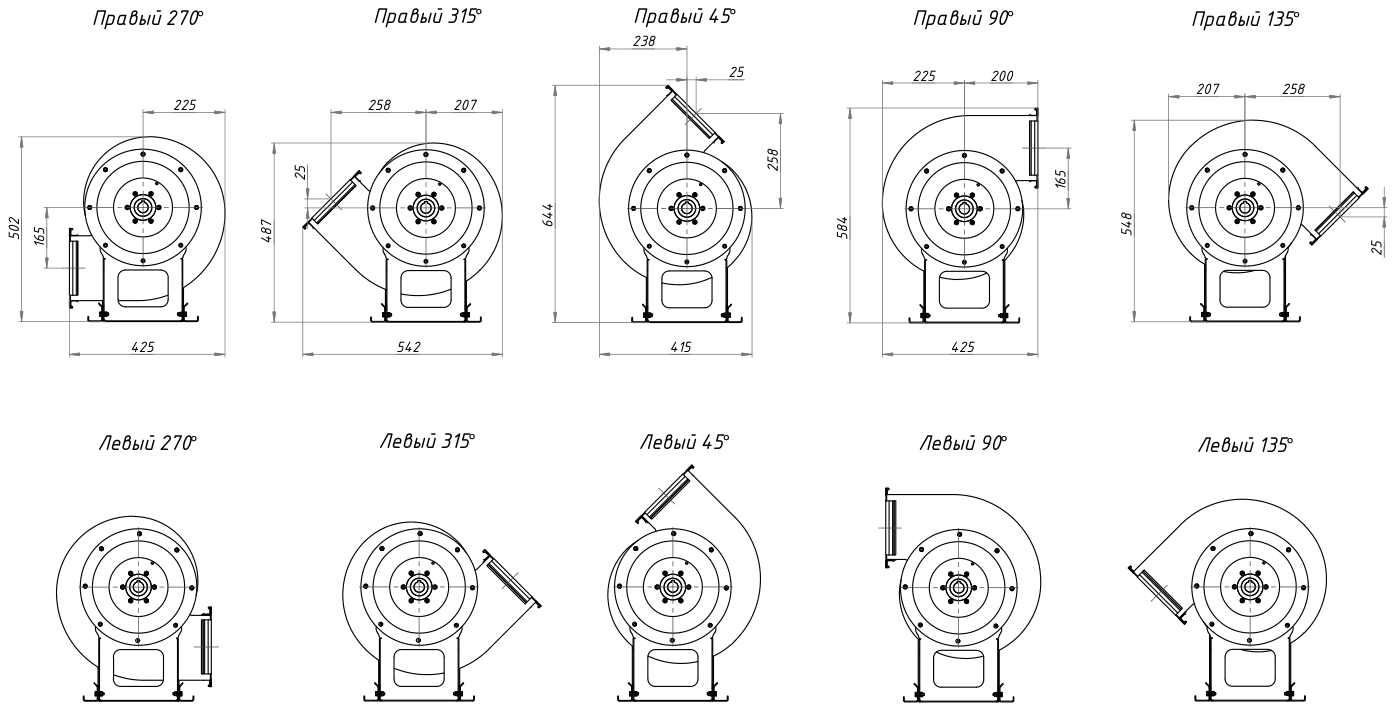

ВР 80-75-2,5 исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №3,15 исп. 1

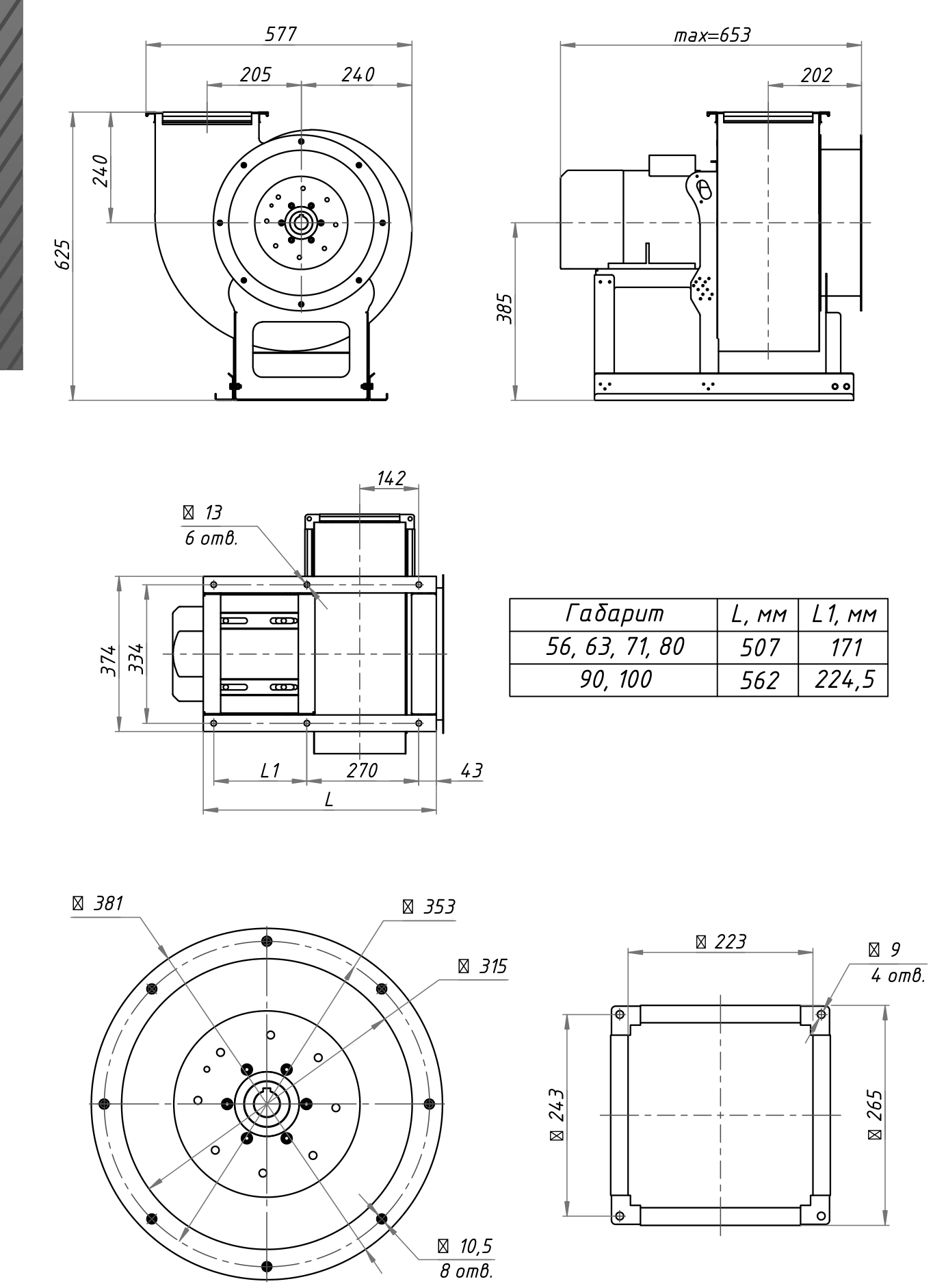

ВР 80-75-3,15, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №3,15 исп. 1 · 2

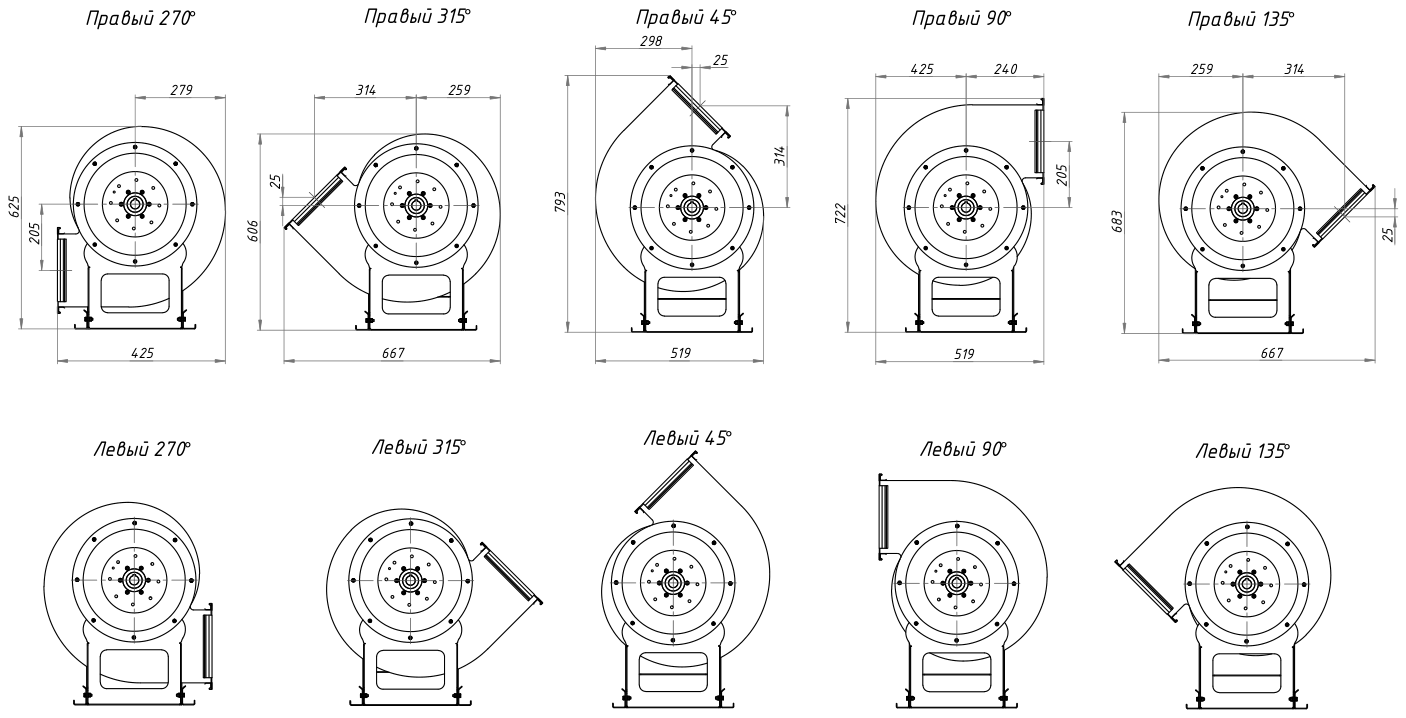

ВР 80-75-3,15, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №4 исп. 1

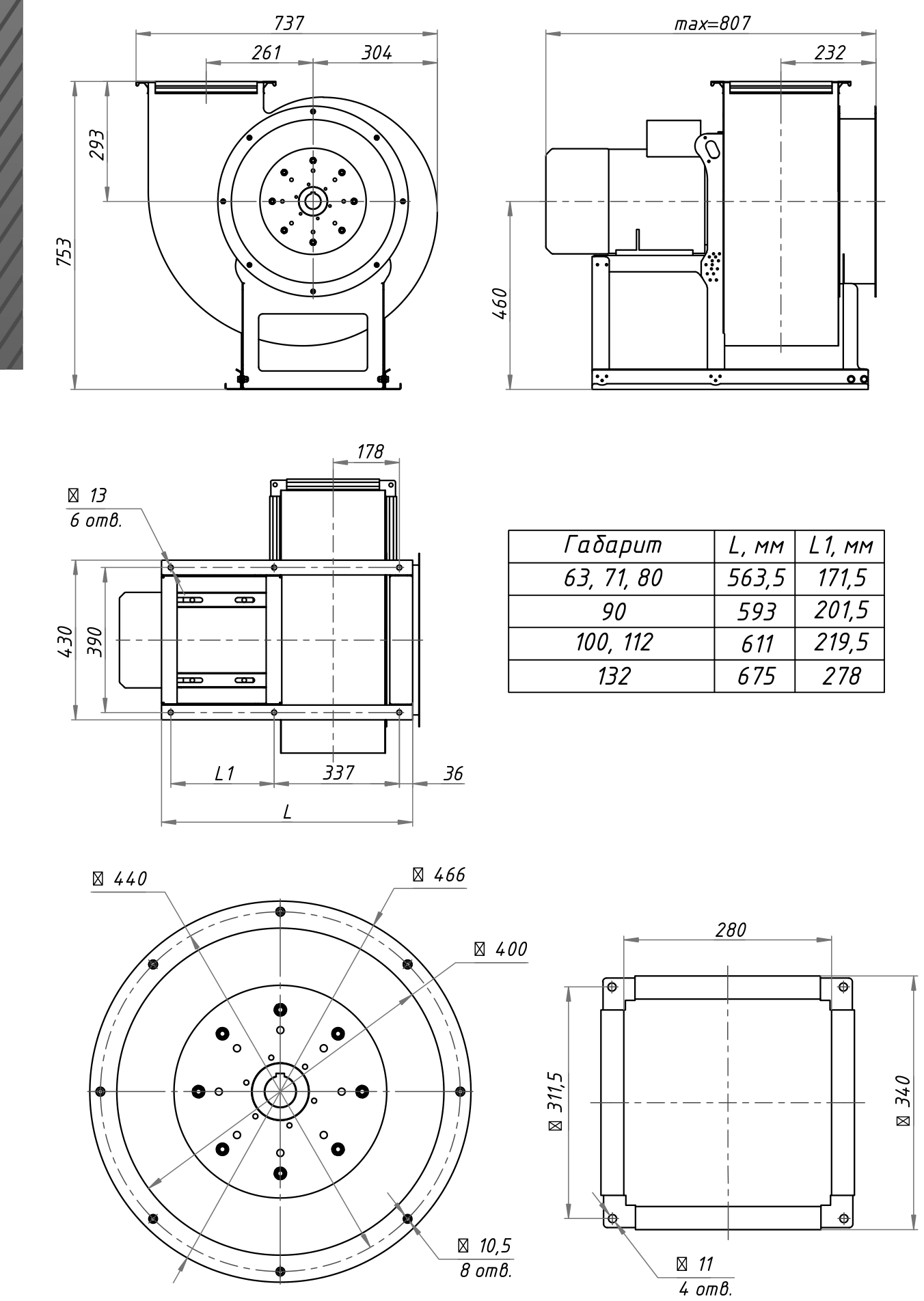

ВР 80-75-4, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №4 исп. 1 · 2

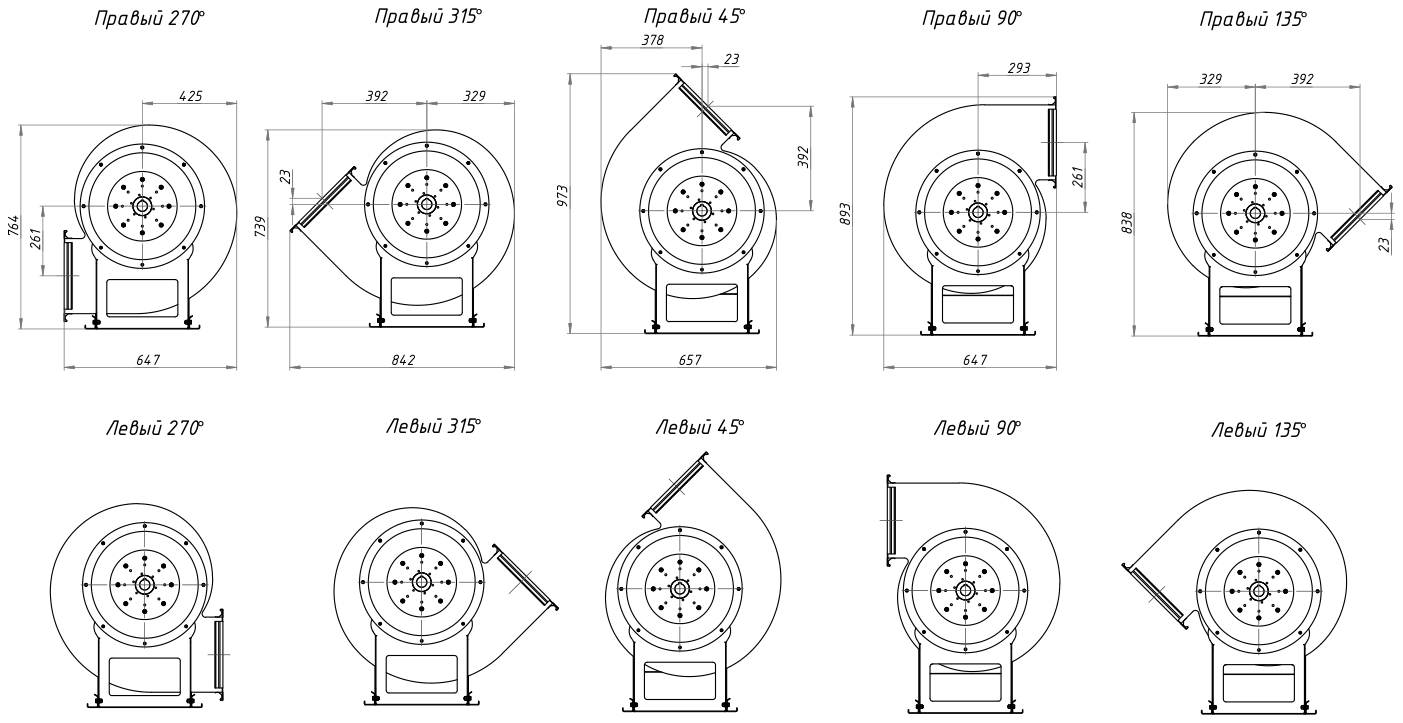

ВР 80-75-4, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №5 исп. 1

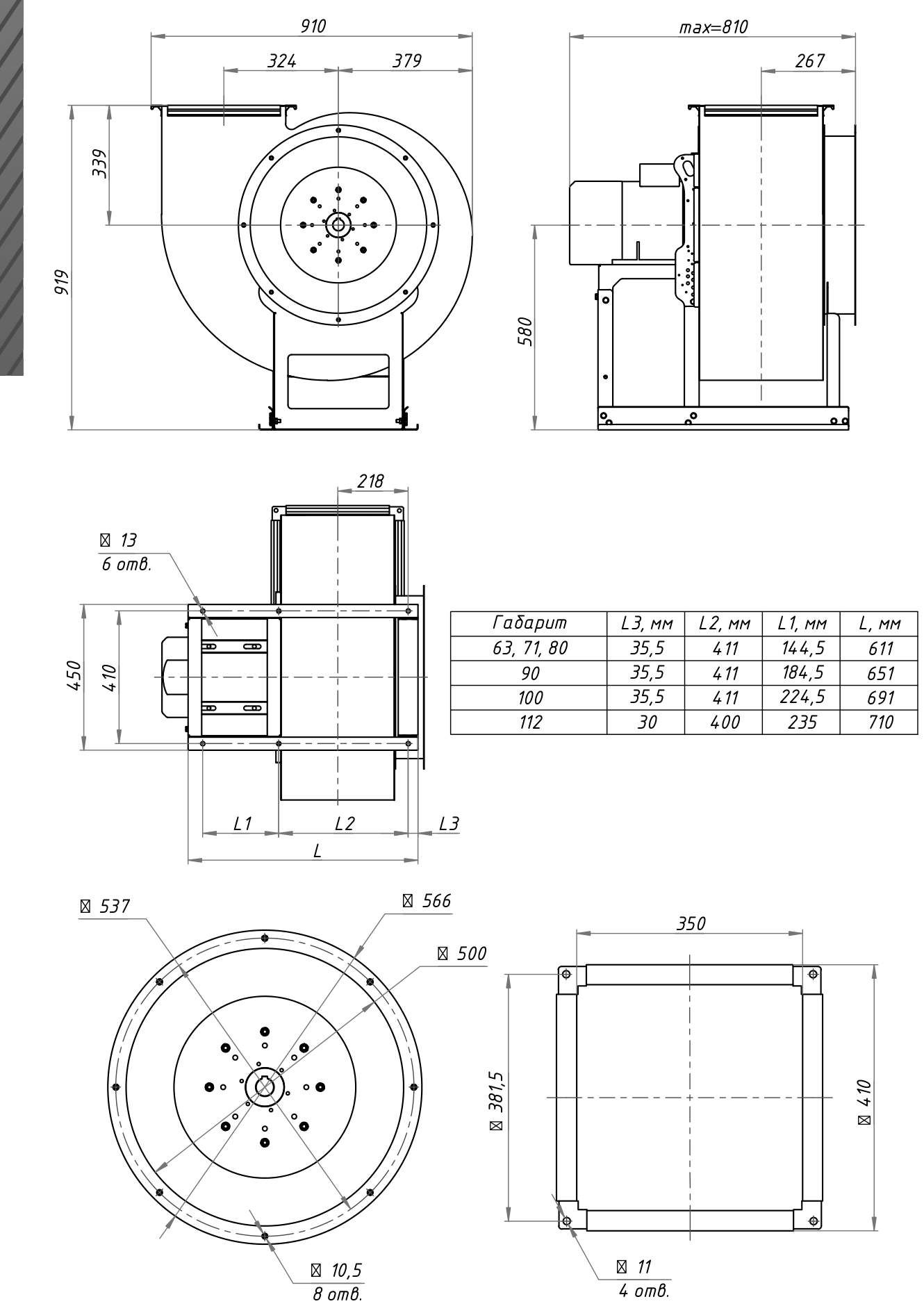

ВР 80-75-5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №5 исп. 1 · 2
ВР 80-75-5, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №6,3 исп. 1

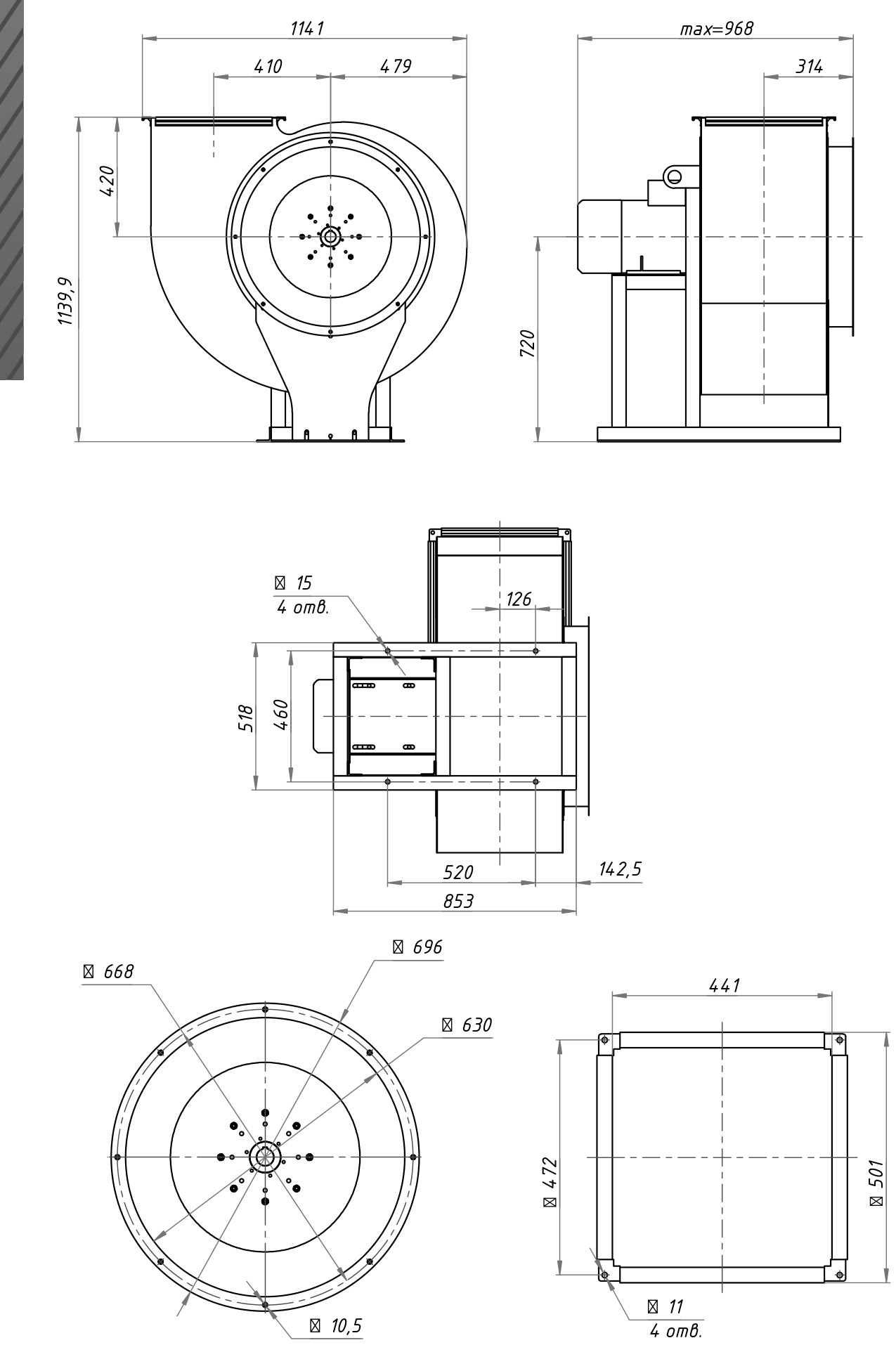

ВР 80-75-6,3, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №6,3 исп. 1 · 2

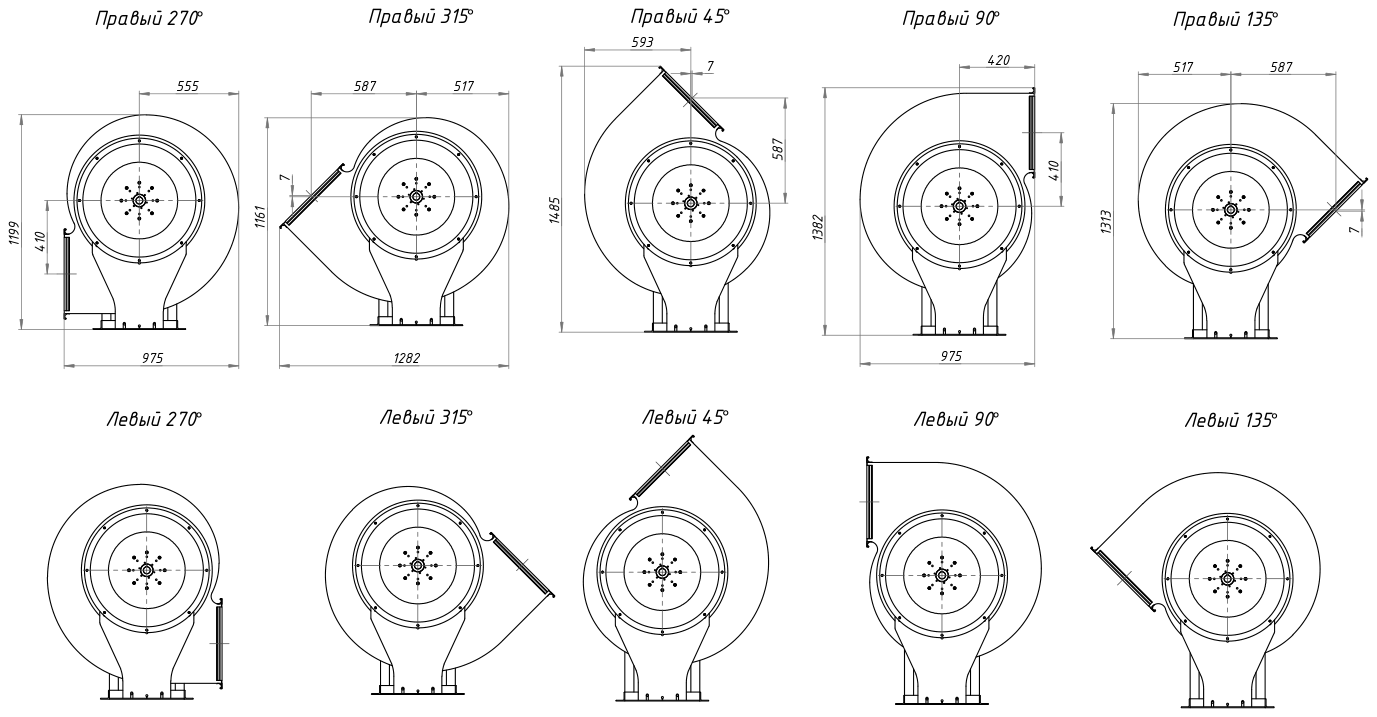

ВР 80-75-6,3, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №6,3 исп. 5

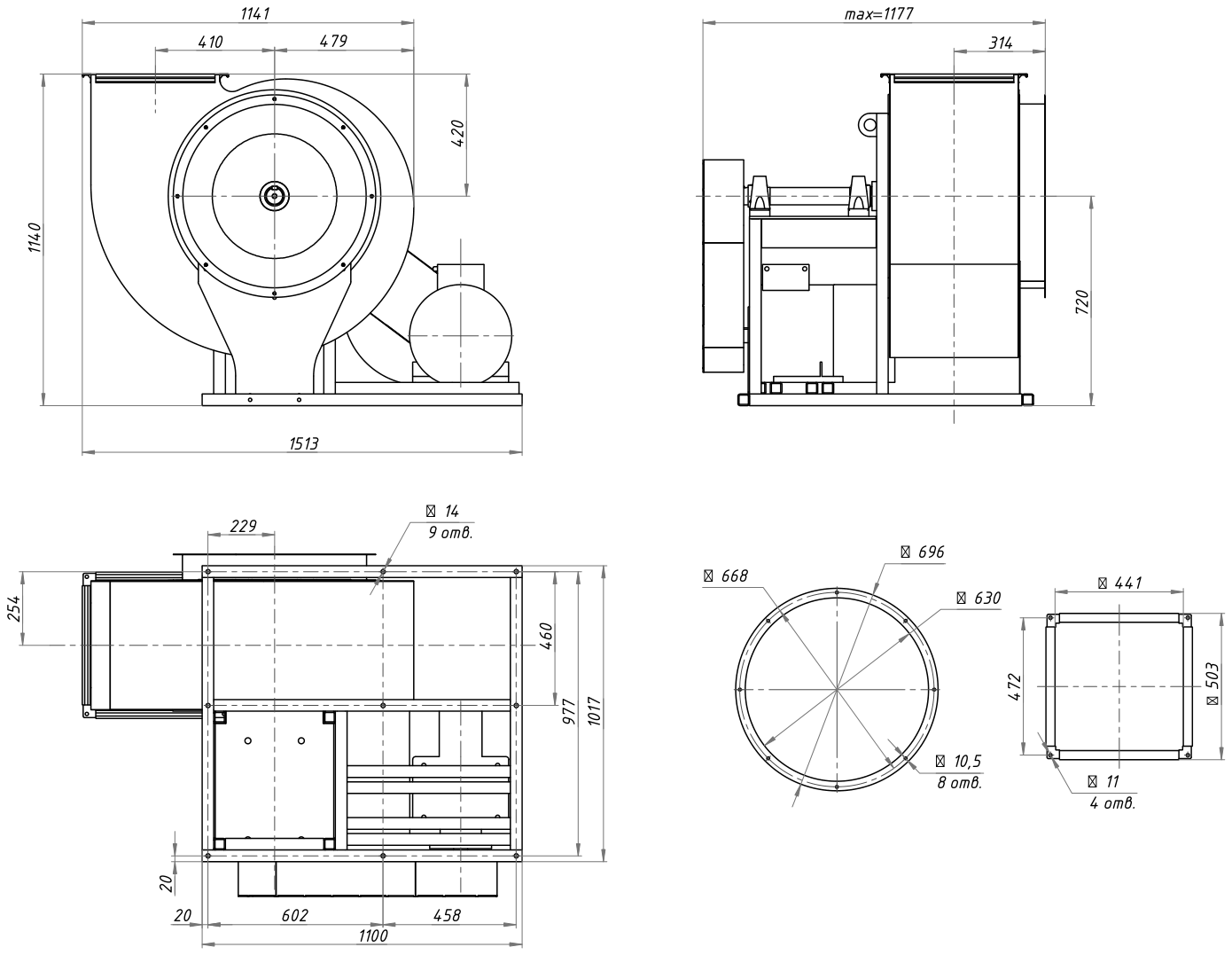

ВР 80-75-6,3, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №6,3 исп. 5 · 2

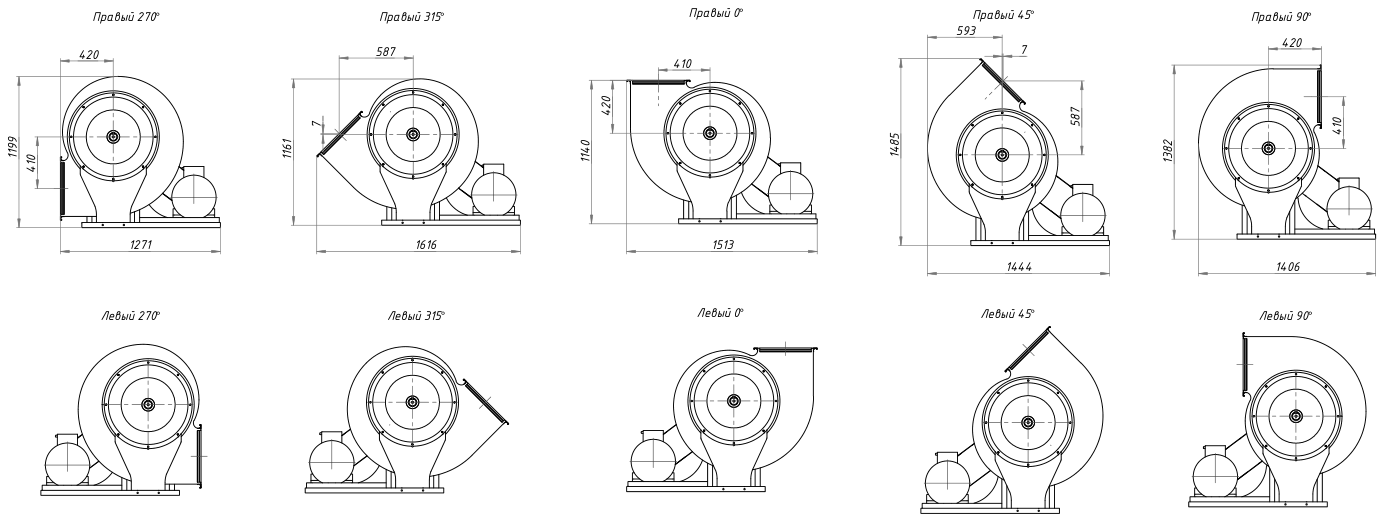

ВЕНТИЛЯТОРА ВР 80-75-6,3, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

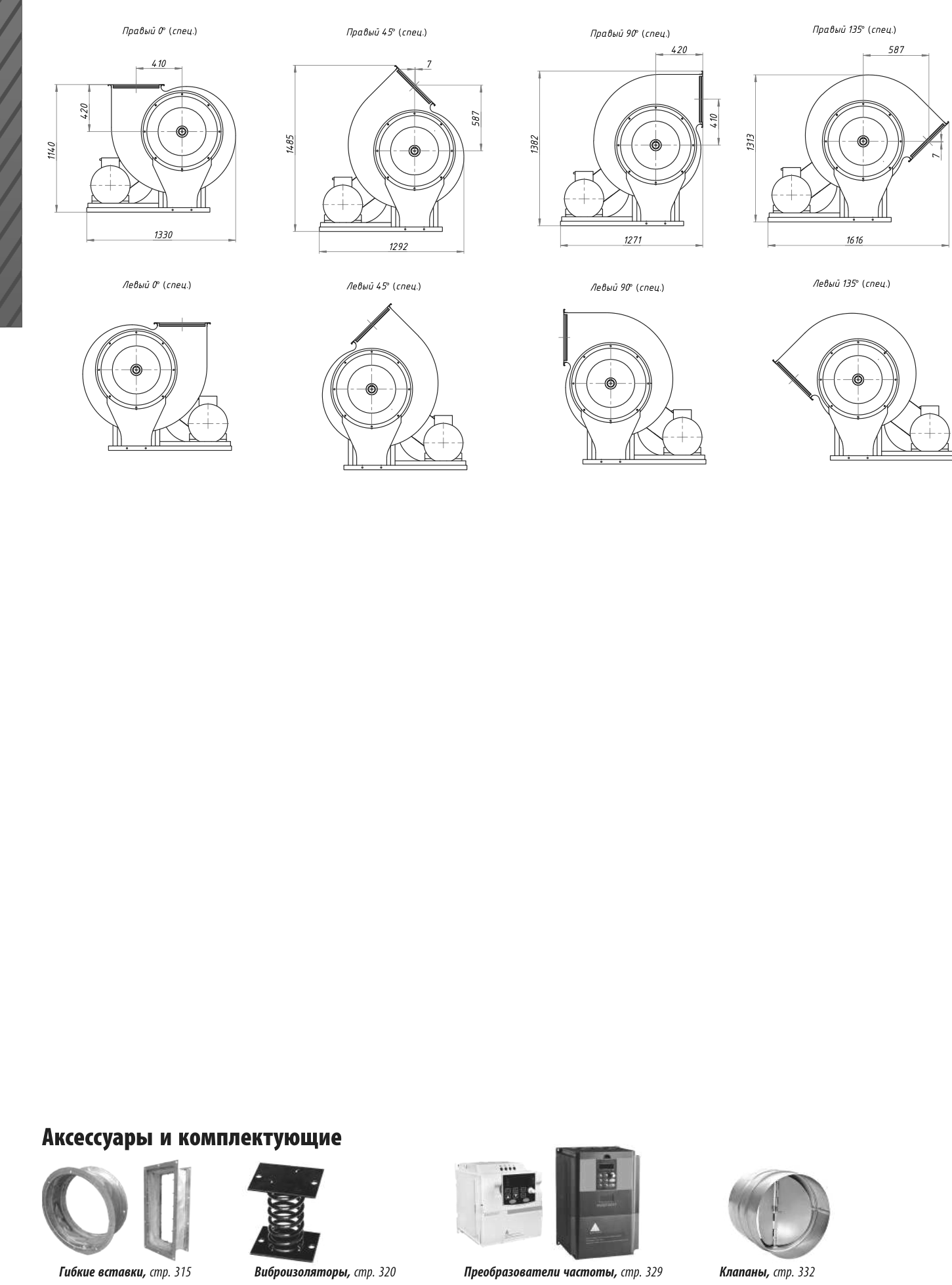

Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №6,3 исп. 5 · 3
ВЕНТИЛЯТОРА ВР 80-75-6,3, исполнение 5, зависящие от положения корпуса (спец.) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №8 исп. 1

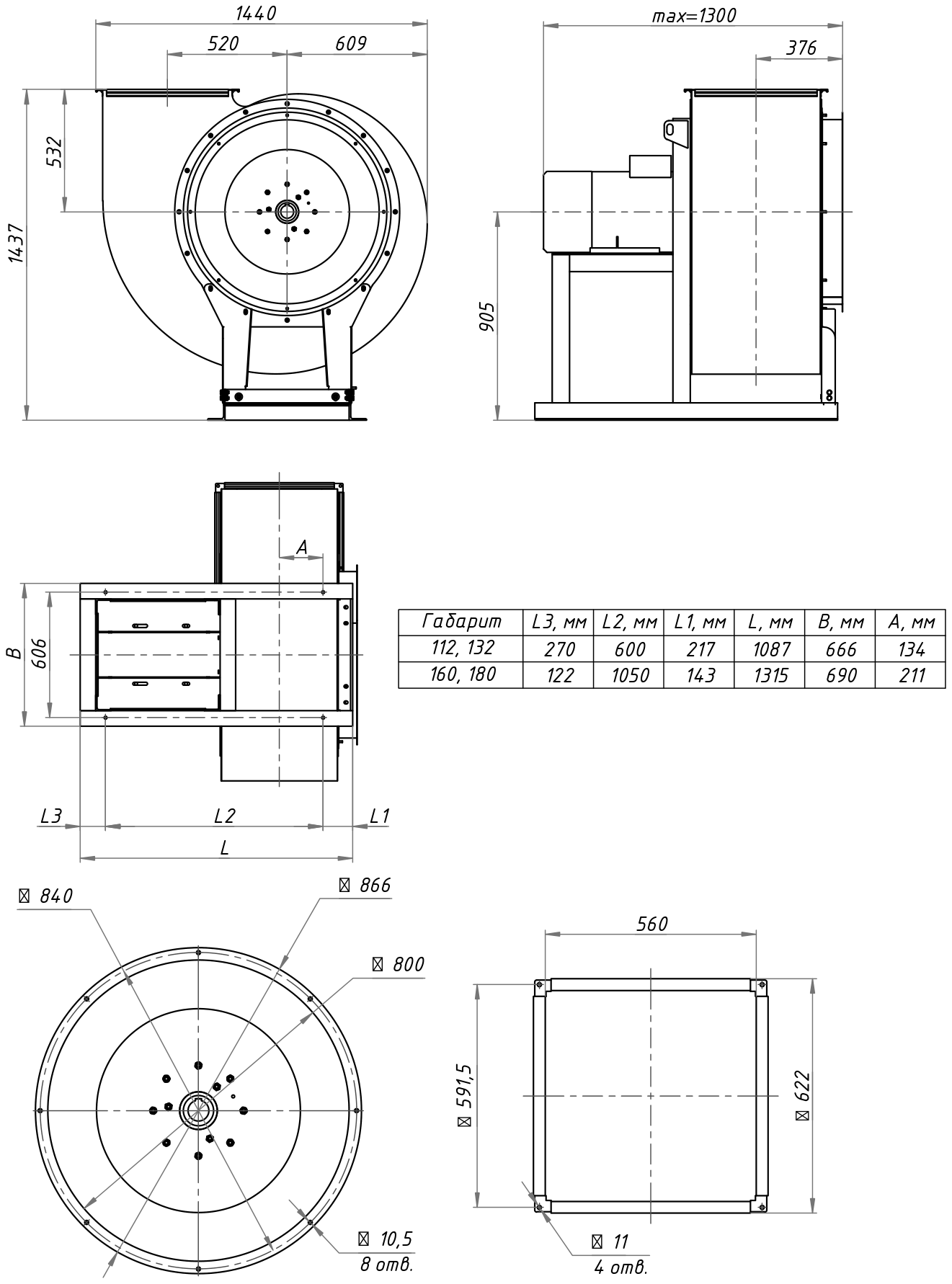

ВР 80-75-8, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №8 исп. 1 · 2

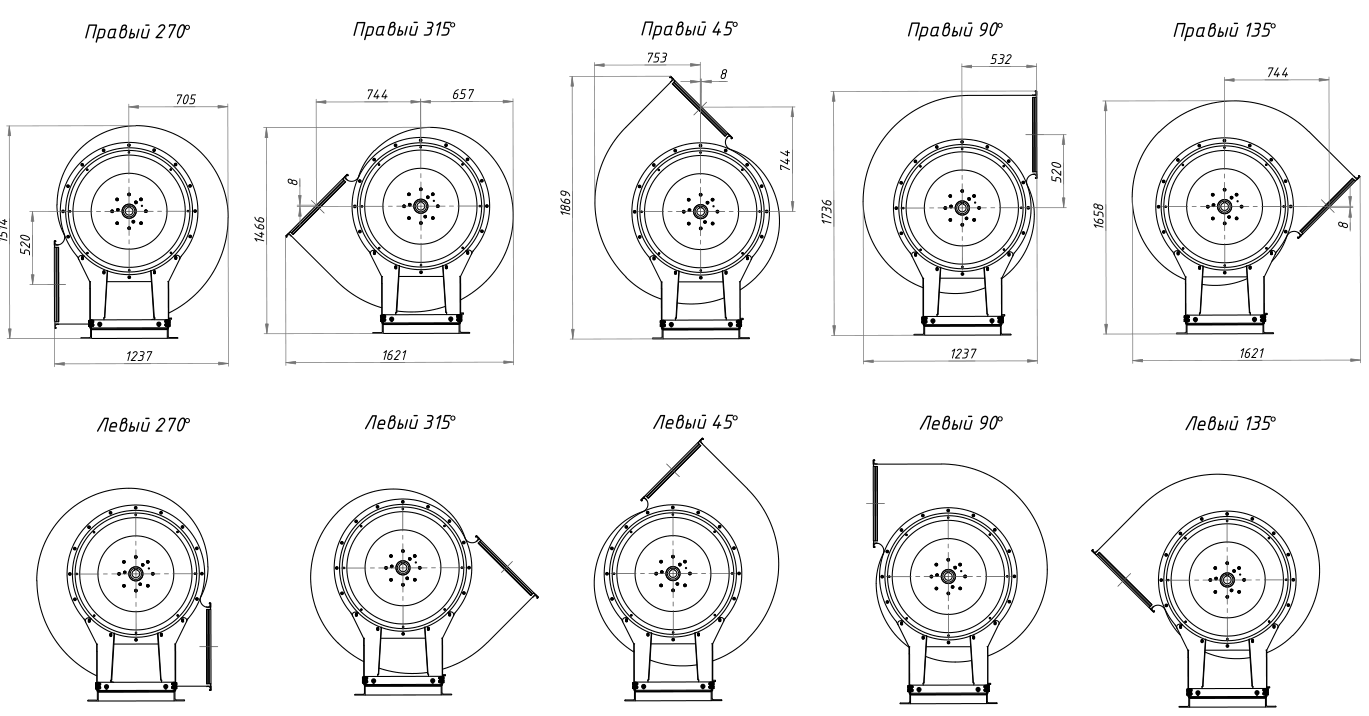

ВР 80-75-8, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №8 исп. 5

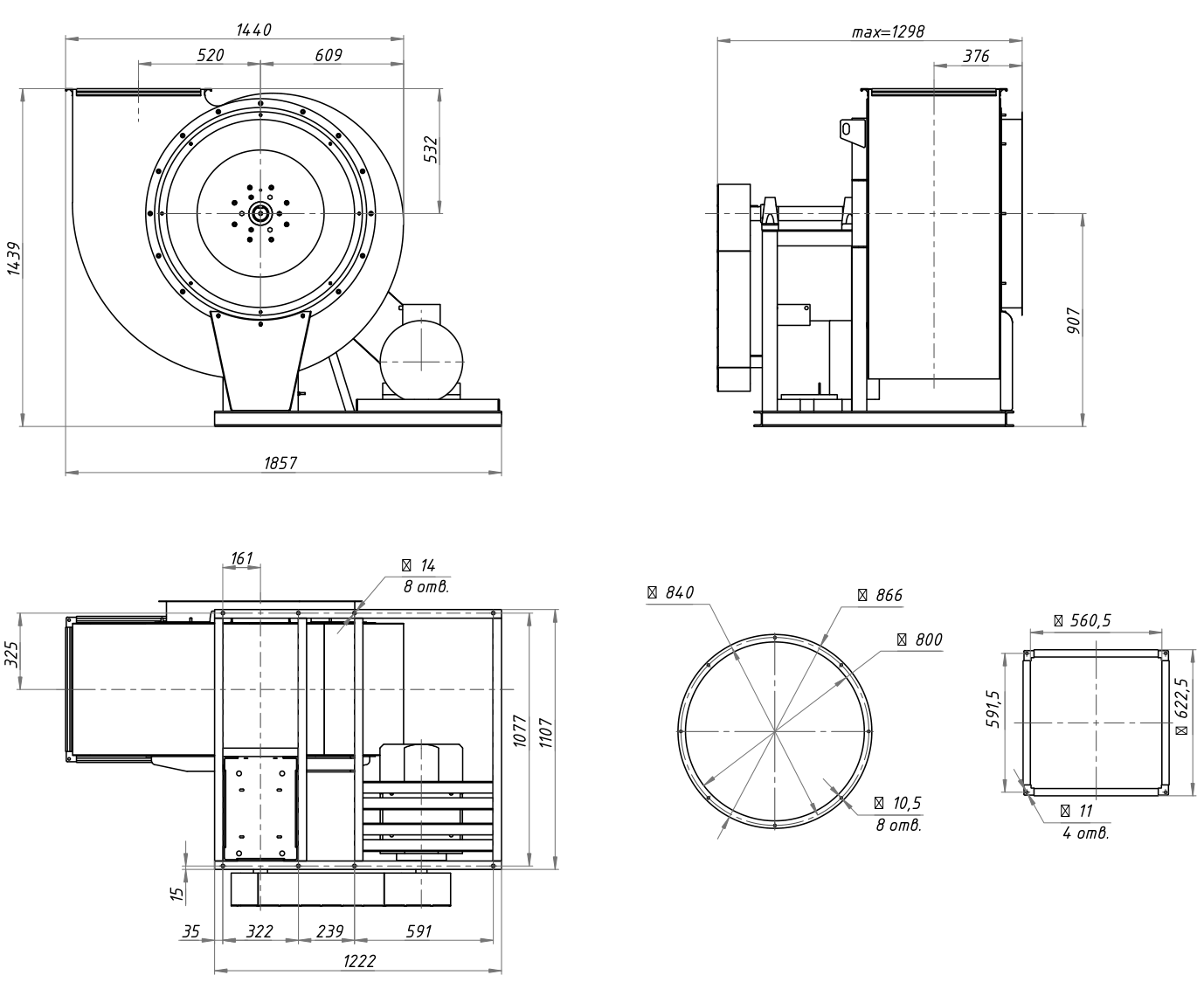

ВР 80-75-8, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №8 исп. 5 · 2

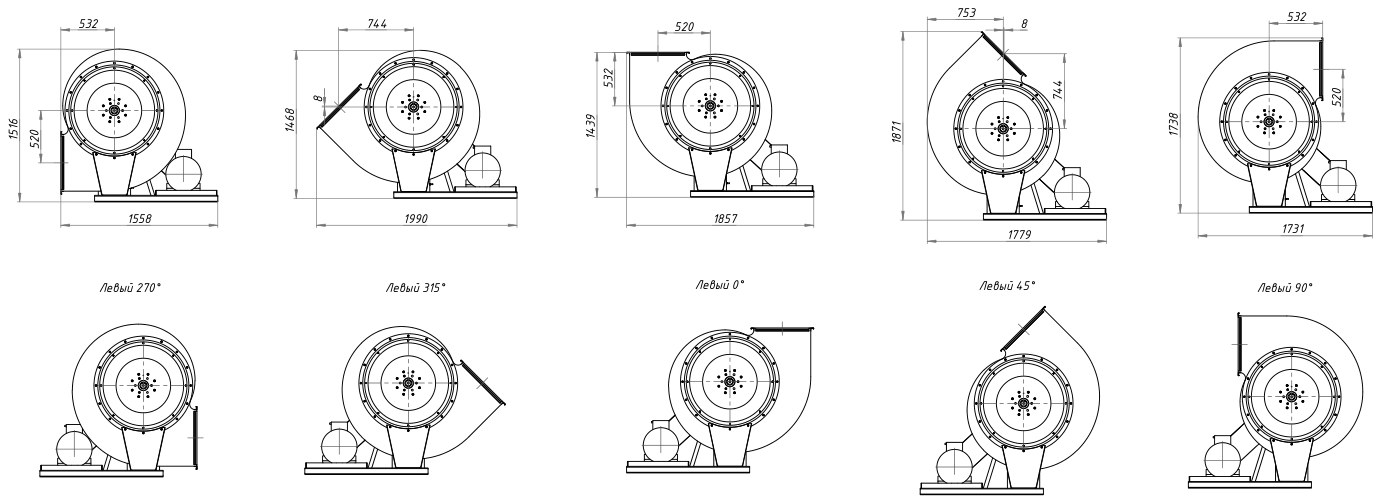

ВР 80-75-8, исполнение 5, зависящие от положения корпуса* — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №8 исп. 5 · 3

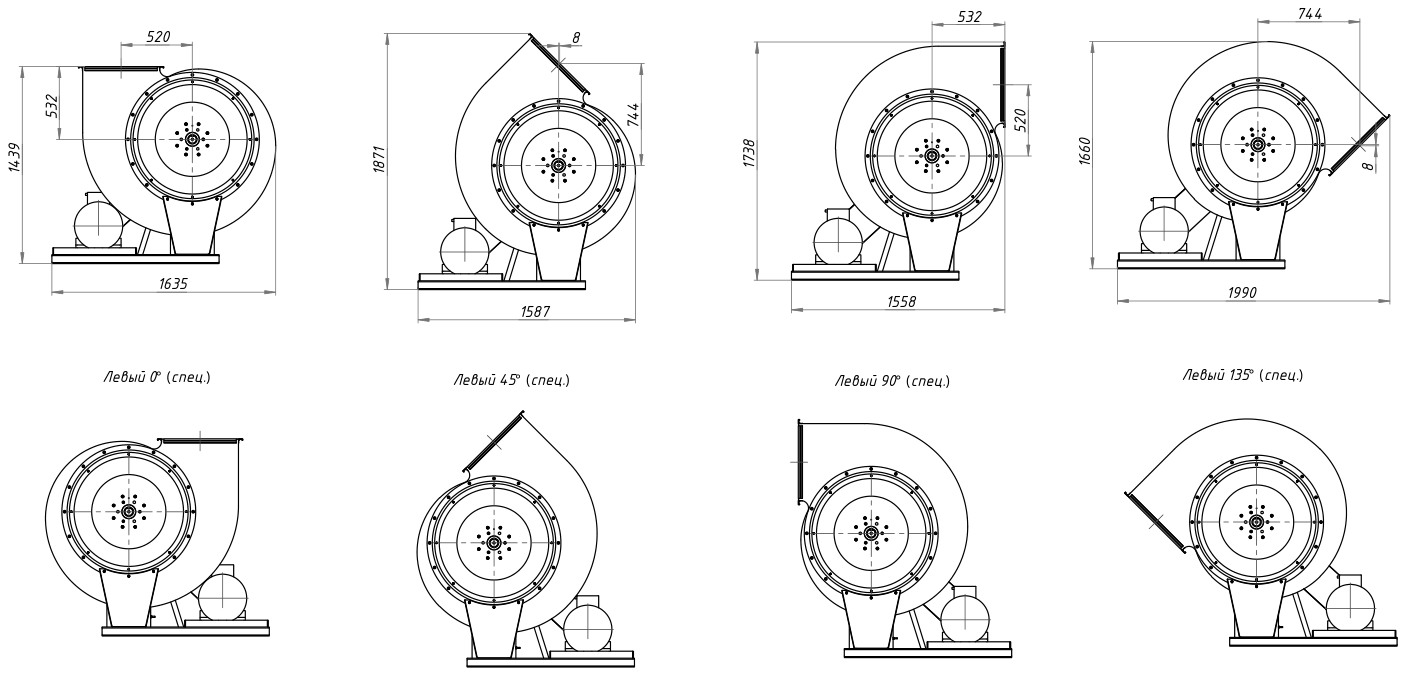

ВР 80-75-8, исполнение 5, зависящие от положения корпуса (спец.) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №10 исп. 1

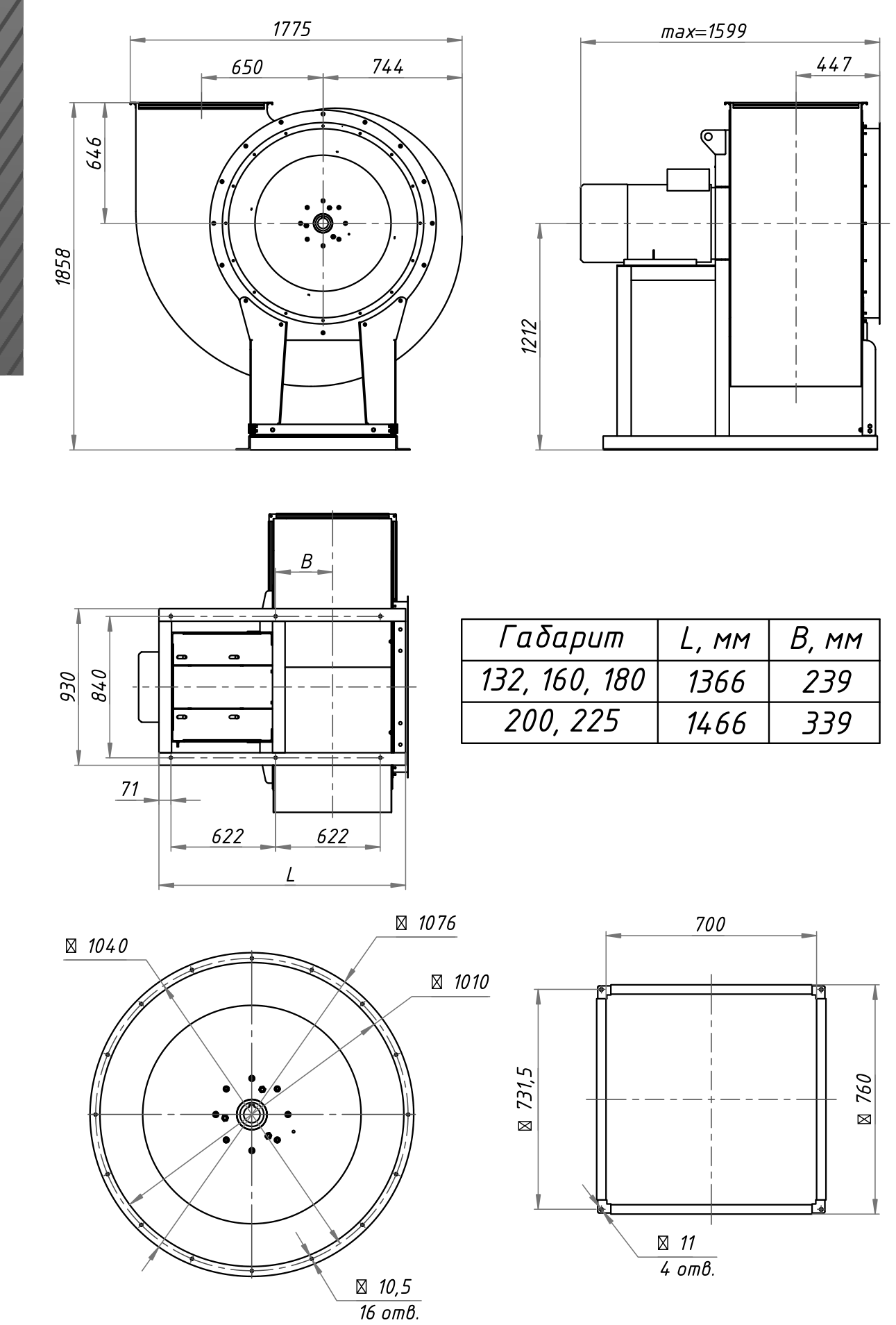

ВР 80-75-10, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №10 исп. 1 · 2

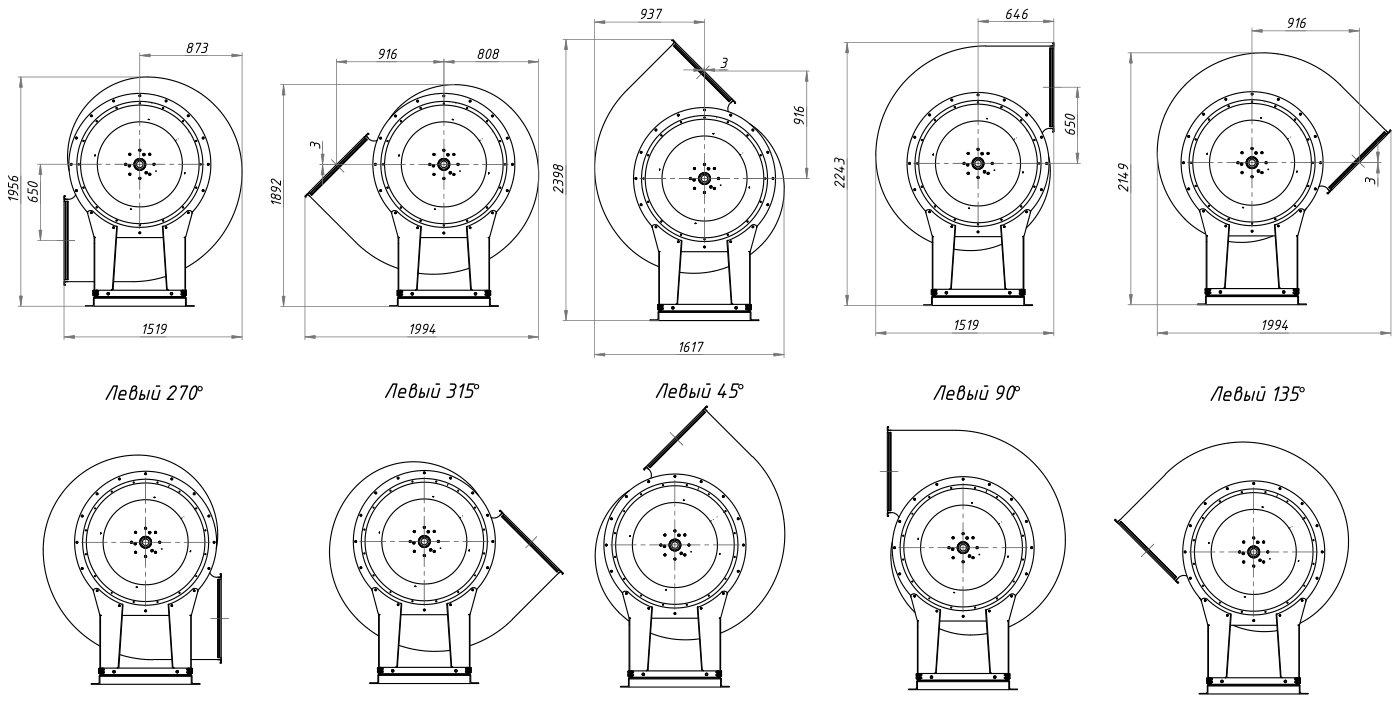

ВР 80-75-10, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №10 исп. 5

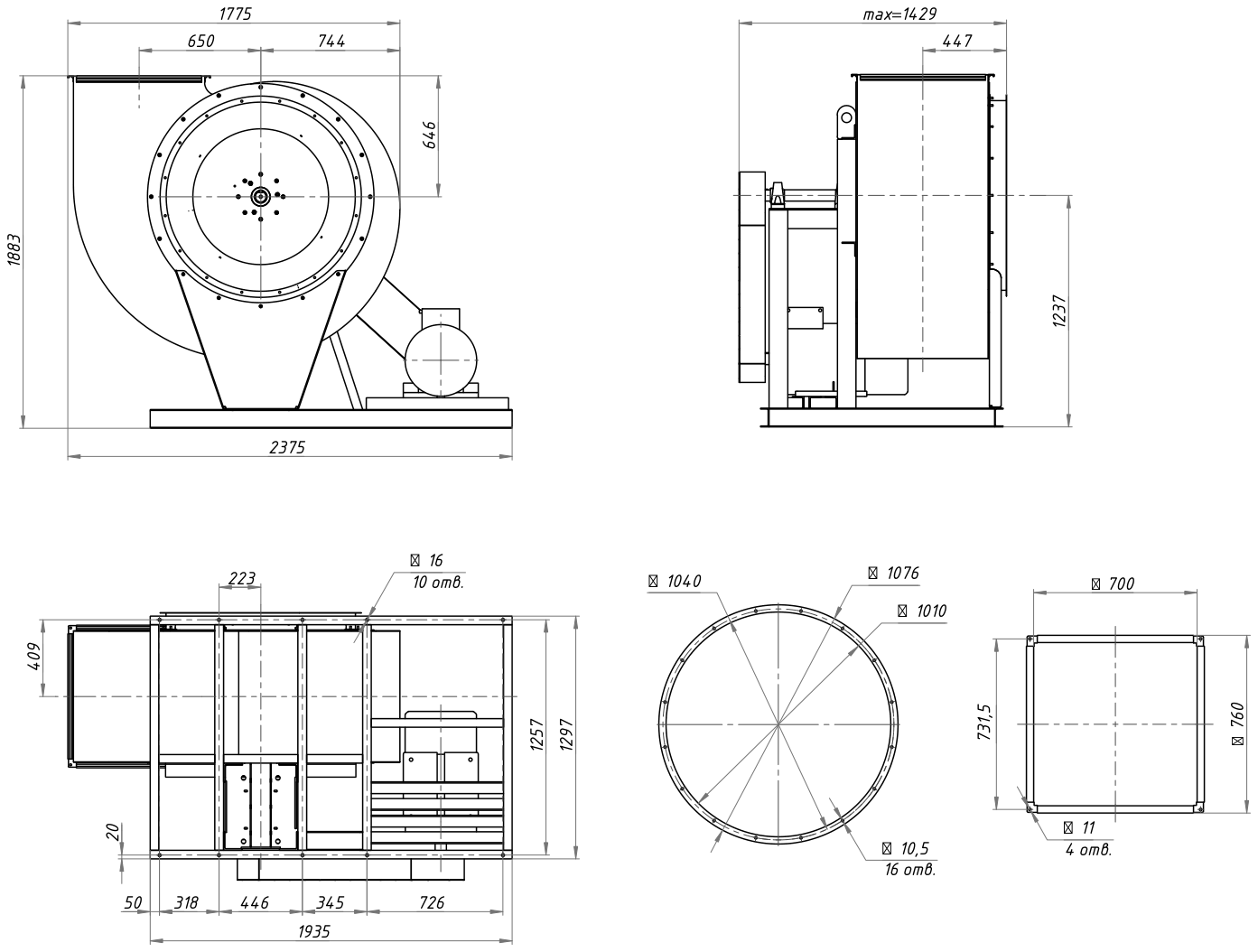

ВР 80-75-10, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №10 исп. 5 · 2

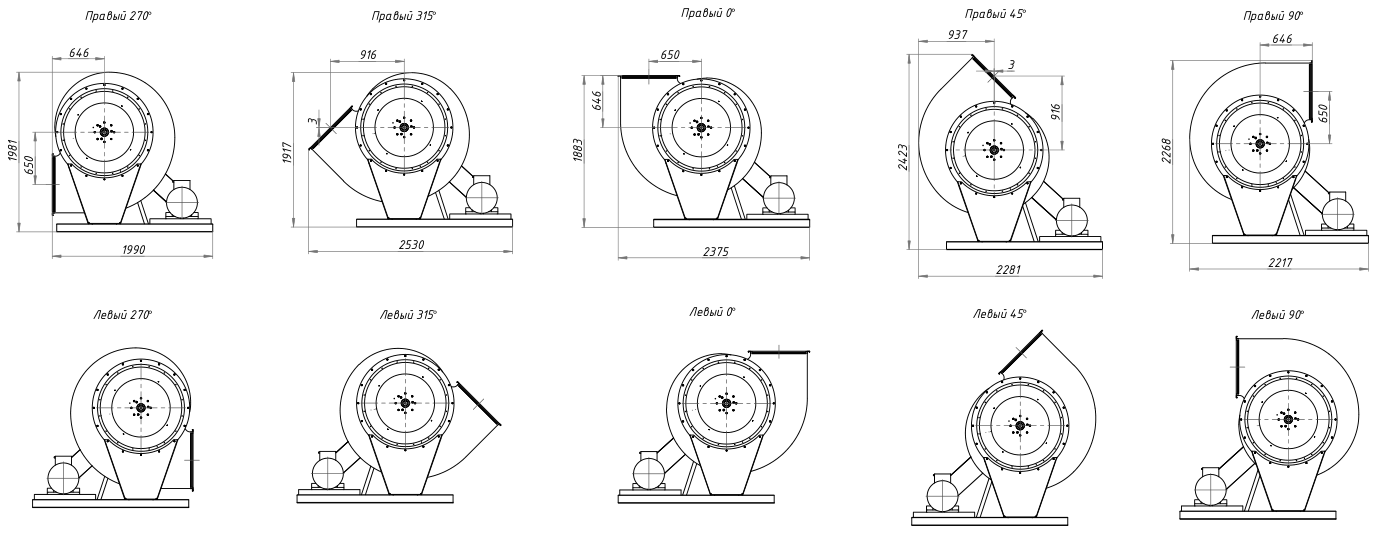

ВР 80-75-10, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №10 исп. 5 · 3

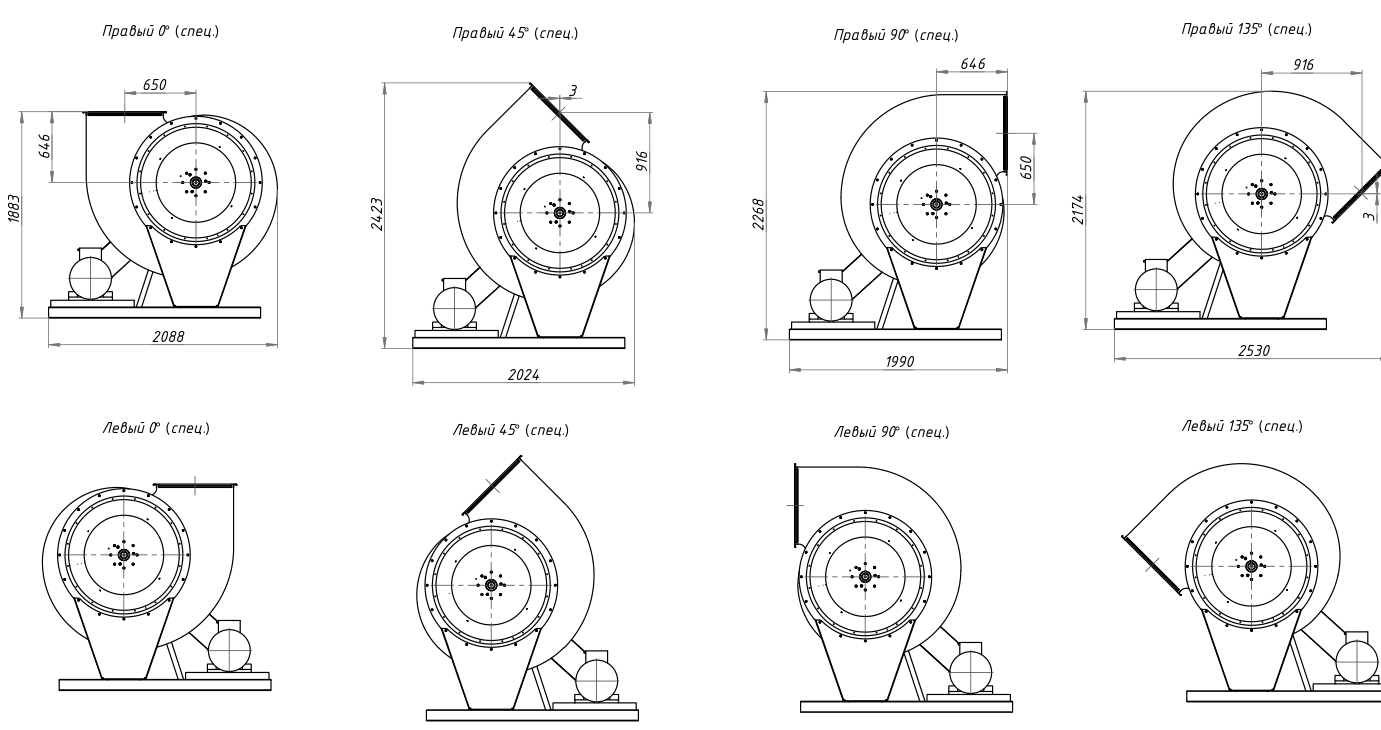

ВР 80-75-10, исполнение 5, зависящие от положения корпуса (спец.) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №12,5 исп. 1

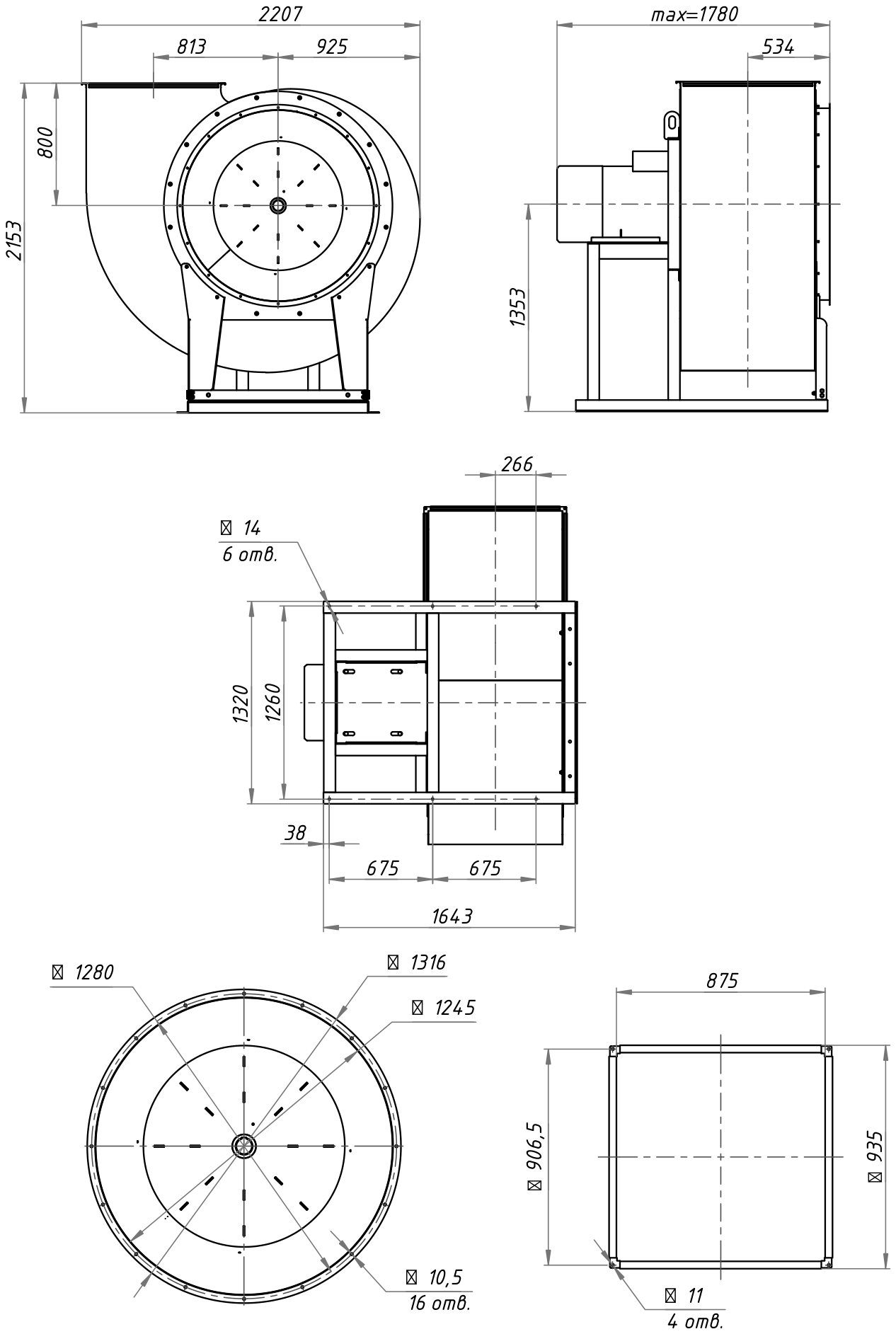

ВР 80-75-12,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №12,5 исп. 1 · 2

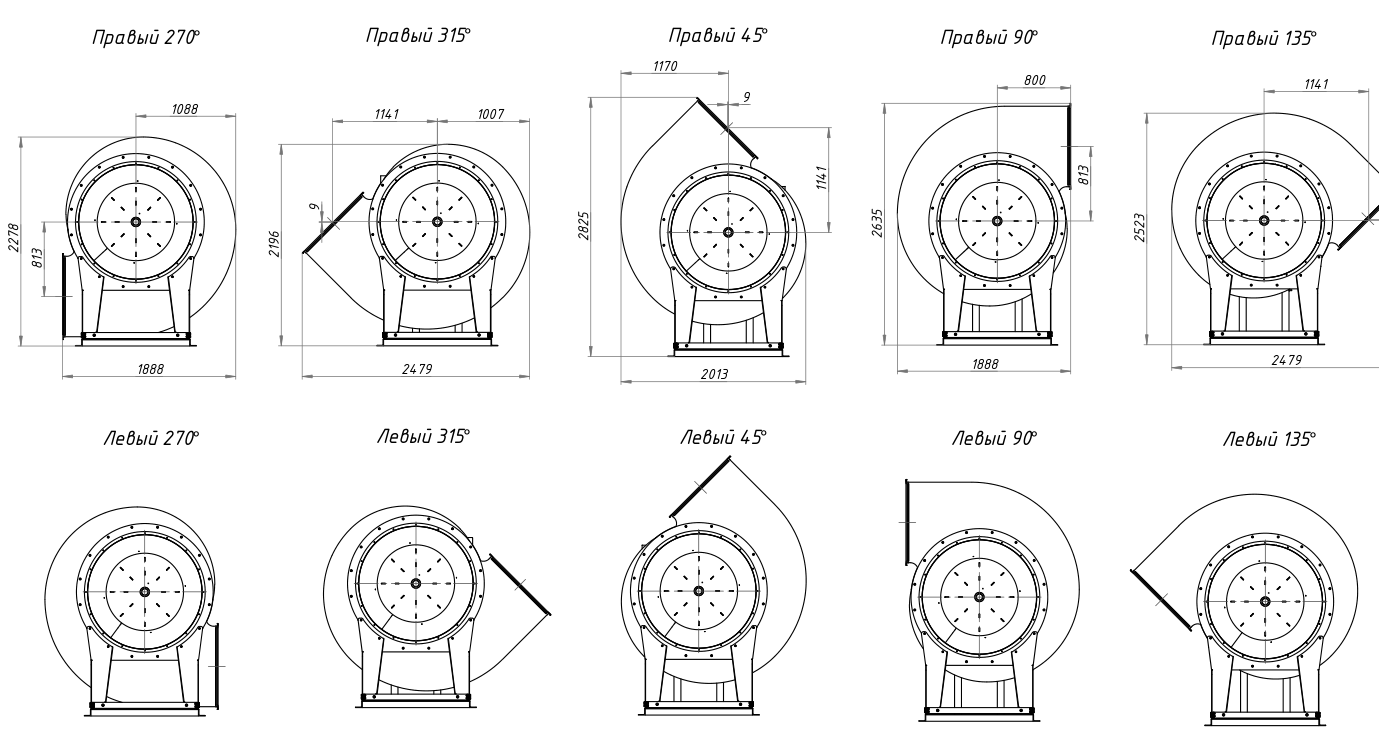

ВР 80-75-12,5, исполнение 1, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №12,5 исп. 5

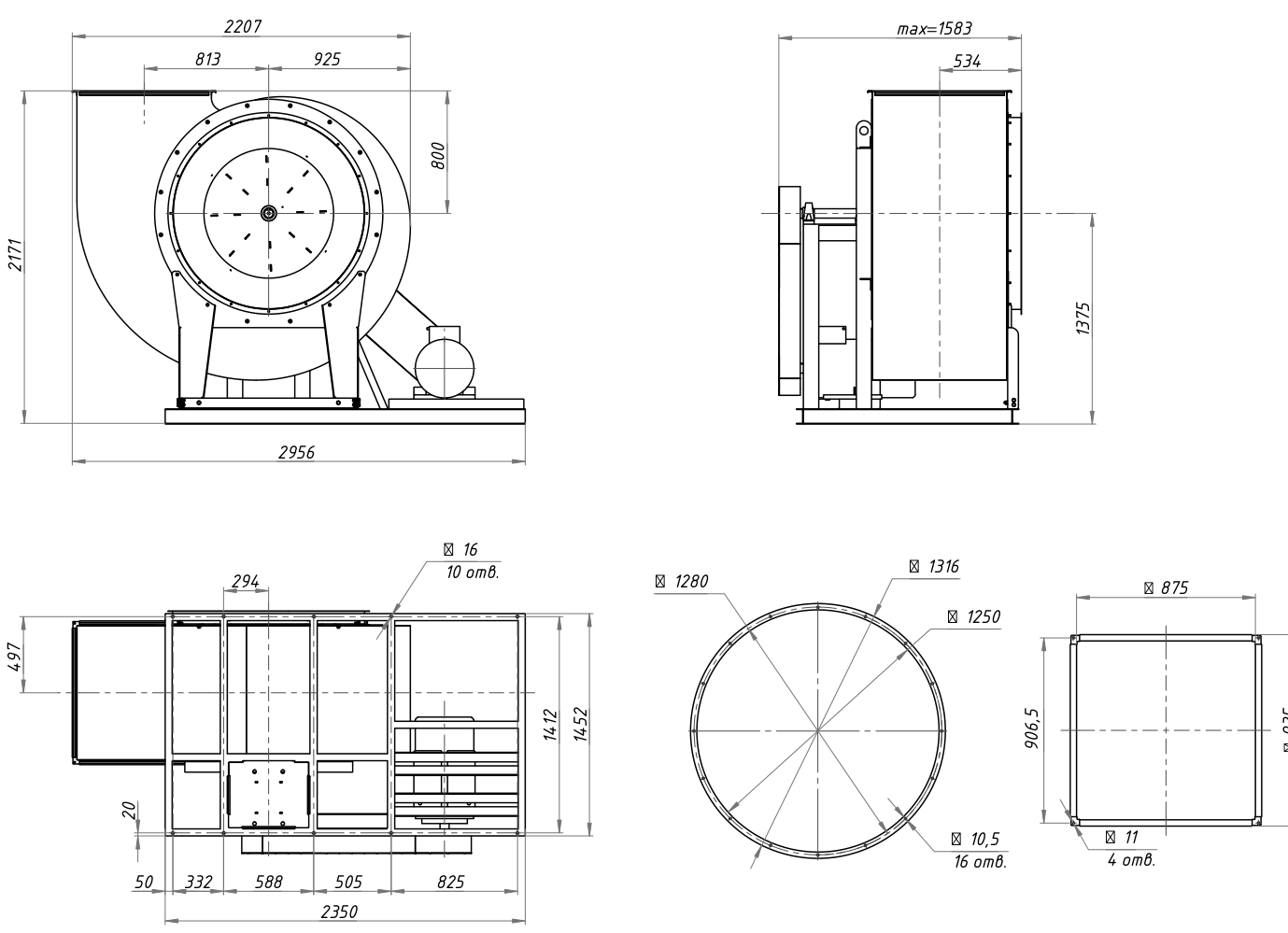

ВР 80-75-12,5, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №12,5 исп. 5 · 2

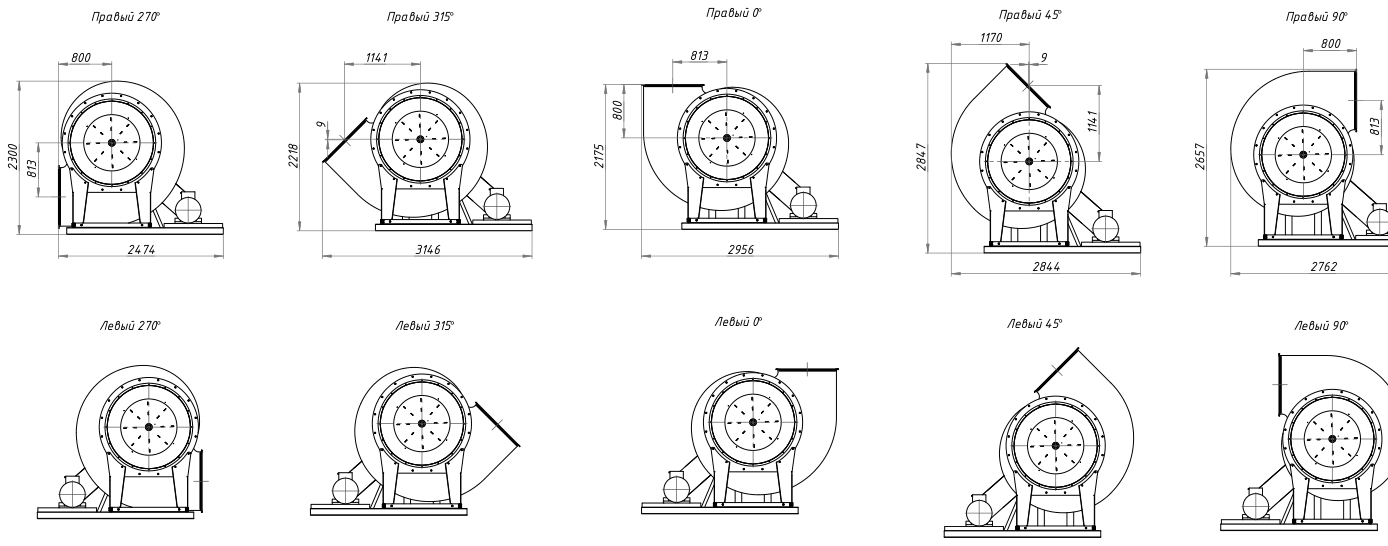

ВР 80-75-12,5, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №12,5 исп. 5 · 3

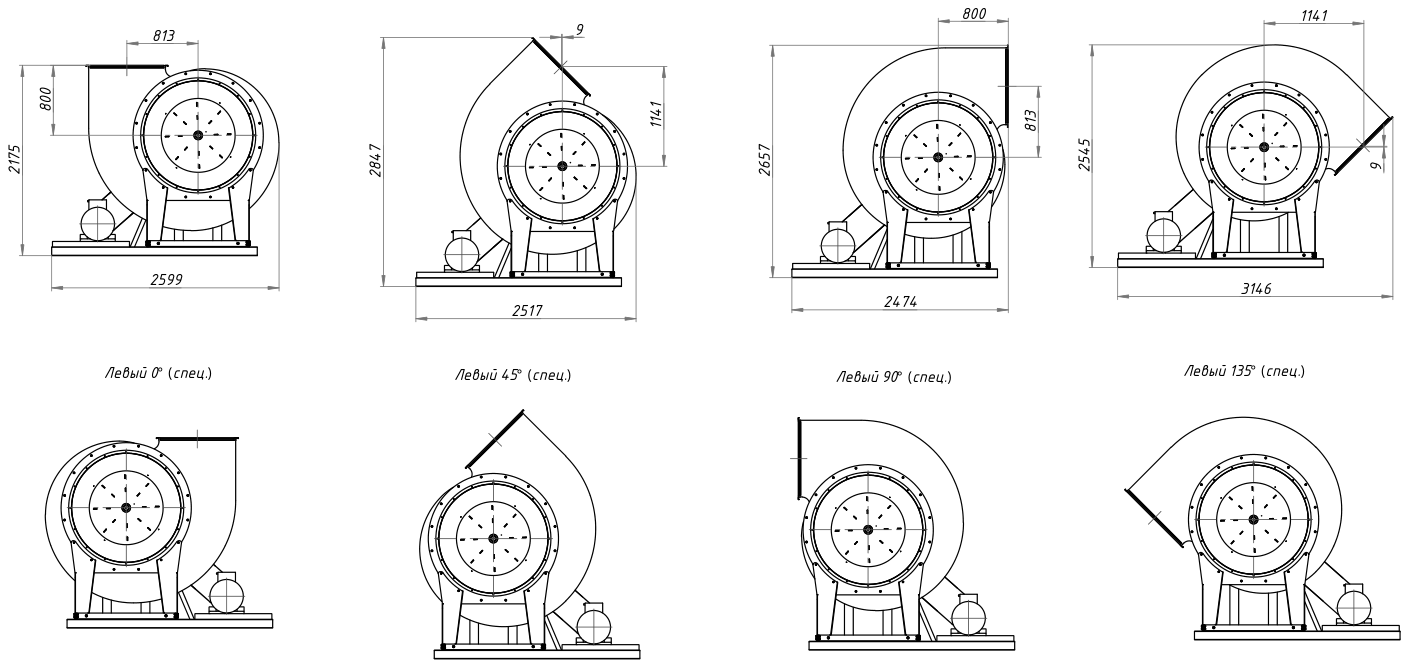

ВР 80-75-12,5, исполнение 5, зависящие от положения корпуса (спец.) — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №16 исп. 5

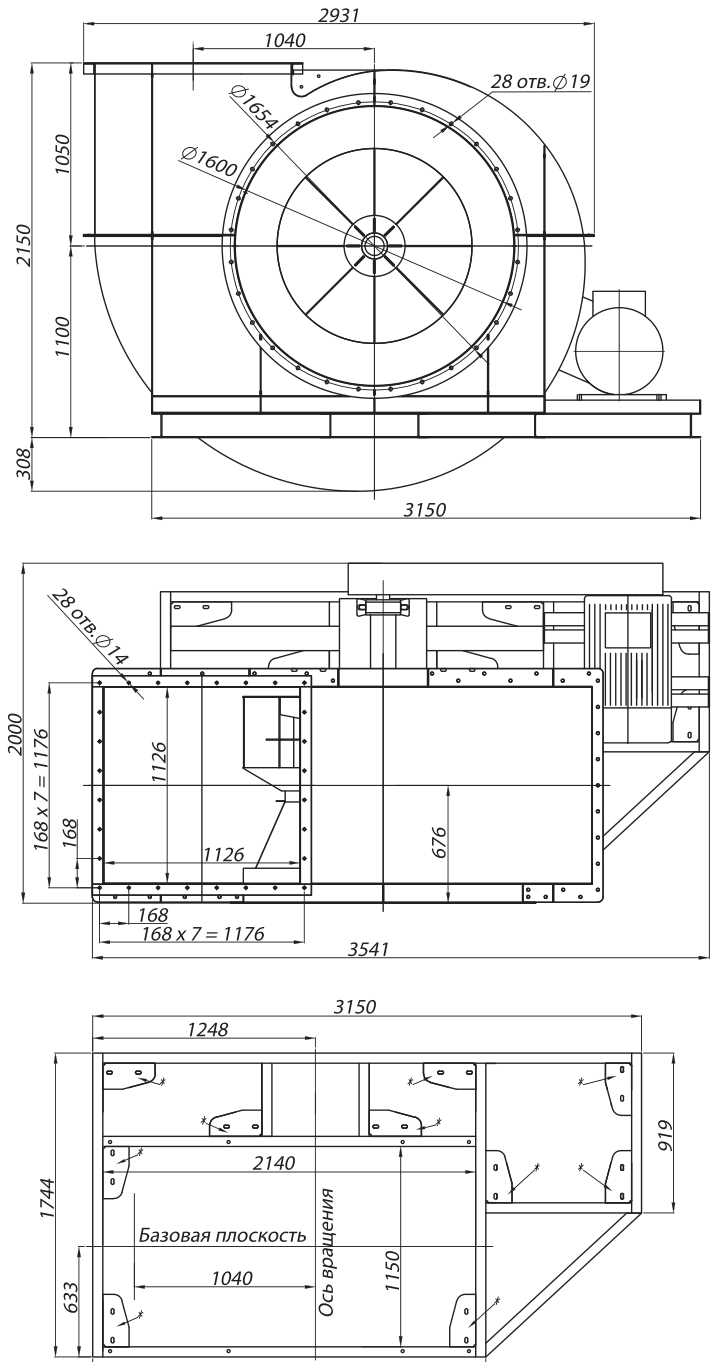

ВР 80-75-16, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Вентилятор радиальный ВР 80-75 №20 исп. 5

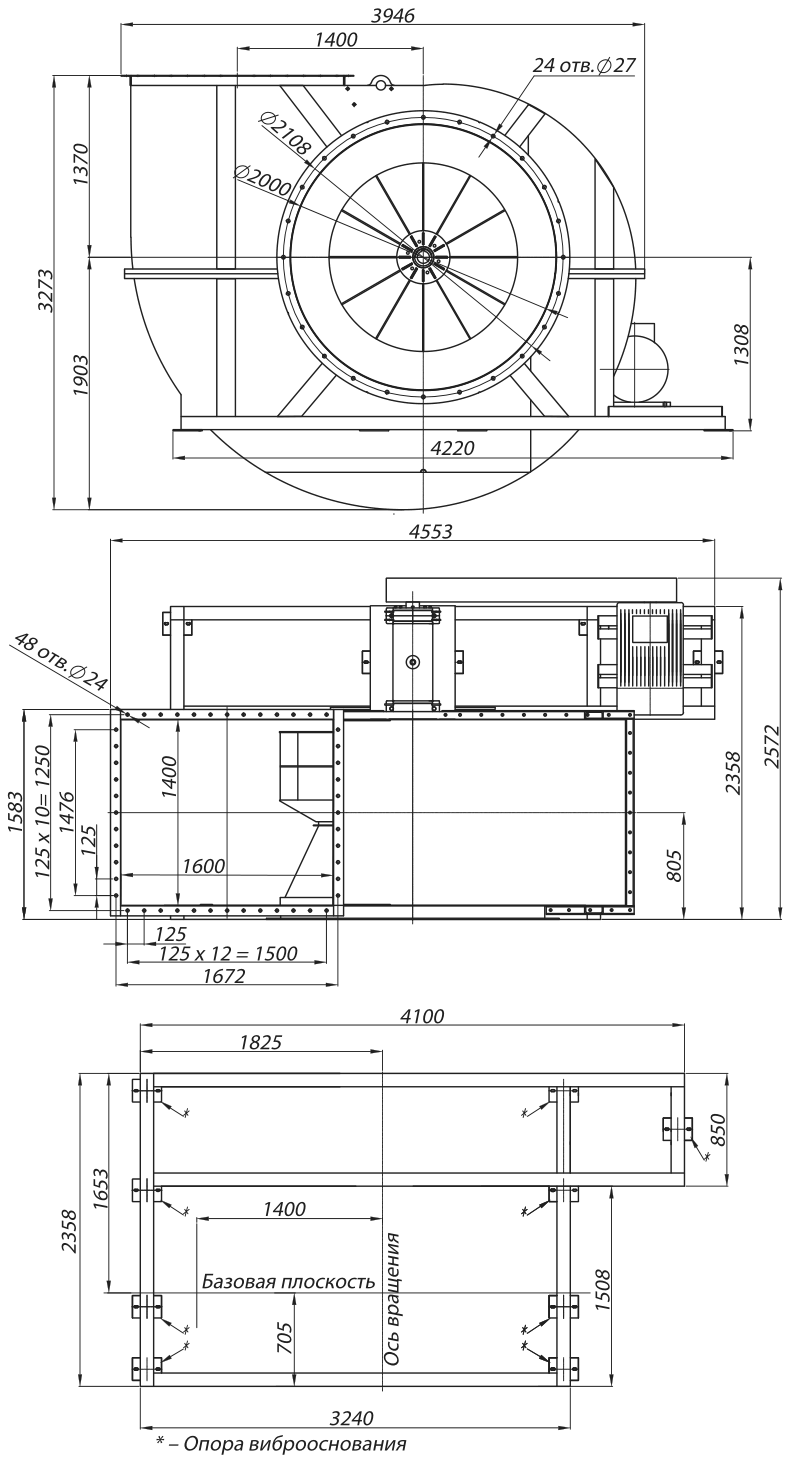

ВР 80-75-20, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.

Комплектация

Изделие в сбореРабочее колесо, спиральный корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке

Документация

PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров

Нужен расчёт по спецификации?

Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.

Отправить спецификацию

Производство и поставка вентиляционного, противопожарного и климатического оборудования. Собственная марка AIRS.

📍 Мытищи ▾

Каталог

ВентиляцияКондиционированиеТепловое оборудованиеБренды оборудованияРаспродажа

Компания

О компанииМонтаж и проектированиеНаши объектыСертификатыОтзывыНовостиСтатьи

Покупателям

Оплата и доставкаОтсрочка платежаПрайс-листыКаталоги PDFBIM-моделиКонтакты

Контакты

+7 (495) 640-24-15 info@ventar-s.ru Офис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1 Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3) Пн–Чт 9:00–18:00, Пт до 17:00

ВЕНТАР-С в городах России

МоскваАбаканАльметьевскАнгарскАрзамасАрмавирАртёмАрхангельскАстраханьАчинскБалаковоБалашихаБарнаулБатайскБелгородБердскБерезникиБийскБлаговещенскБратскБрянскВеликий НовгородВладивостокВладикавказВладимирВолгоградВолгодонскВолжскийВологдаВоронежДербентДзержинскДимитровградДолгопрудныйДомодедовоЕвпаторияЕкатеринбургЕлецЕссентукиЖуковскийЗлатоустИвановоИжевскЙошкар-ОлаИркутскКазаньКалининградКалугаКаменск-УральскийКамышинКаспийскКемеровоКерчьКировКисловодскКовровКоломнаКомсомольск-на-АмуреКопейскКоролёвКостромаКрасногорскКраснодарКрасноярскКурганКурскКызылЛипецкЛюберцыМагнитогорскМайкопМахачкалаМиассМурманскМуромМытищиНабережные ЧелныНальчикНаходкаНевинномысскНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовокузнецкНовокуйбышевскНовомосковскНовороссийскНовосибирскНовочебоксарскНовочеркасскНовошахтинскНовый УренгойНогинскНорильскНоябрьскОбнинскОдинцовоОктябрьскийОмскОрёлОренбургОрехово-ЗуевоОрскПензаПервоуральскПермьПетрозаводскПетропавловск-КамчатскийПодольскПрокопьевскПсковПушкиноПятигорскРаменскоеРостов-на-ДонуРубцовскРыбинскРязаньСалаватСамараСанкт-ПетербургСаранскСаратовСевастопольСеверодвинскСеверскСергиев ПосадСерпуховСимферопольСмоленскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТамбовТверьТольяттиТомскТулаТюменьУлан-УдэУльяновскУссурийскУфаХабаровскХимкиЧебоксарыЧелябинскЧереповецЧеркесскЧитаШахтыЩёлковоЭлектростальЭлистаЭнгельсЮжно-СахалинскЯкутскЯрославль
Показать все города
© 2017–2026 ООО ТД «ВЕНТАР-С» · ИНН 7720384233 · ОГРН 1177746568911 Политика конфиденциальности Согласие на обработку данных Реквизиты
