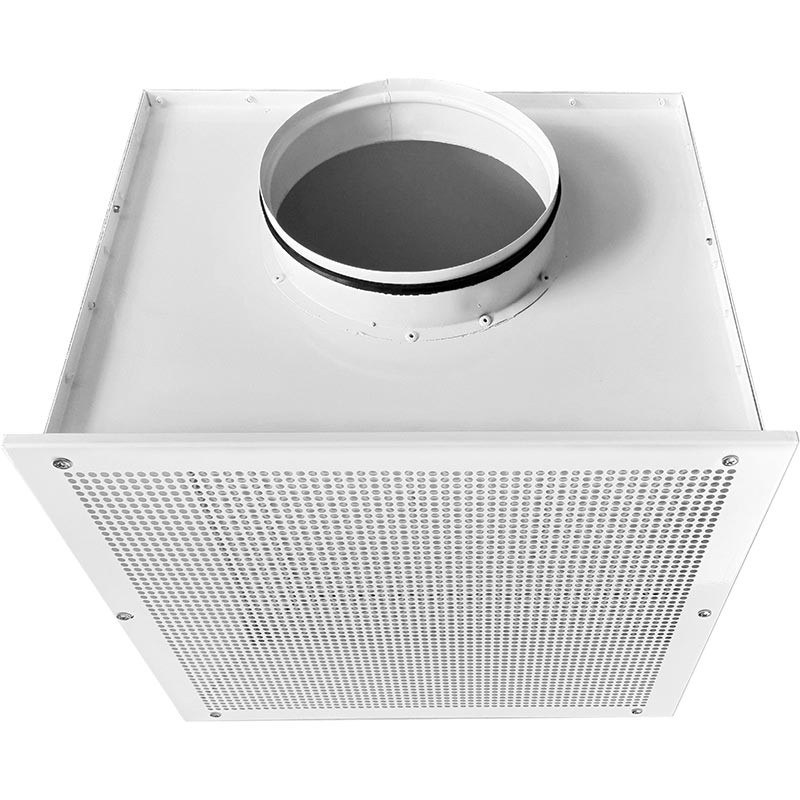

Перфорированная воздухораспределительная панель с адаптером 1СПП

Перфорированная воздухораспределительная панель с адаптером 1СПП

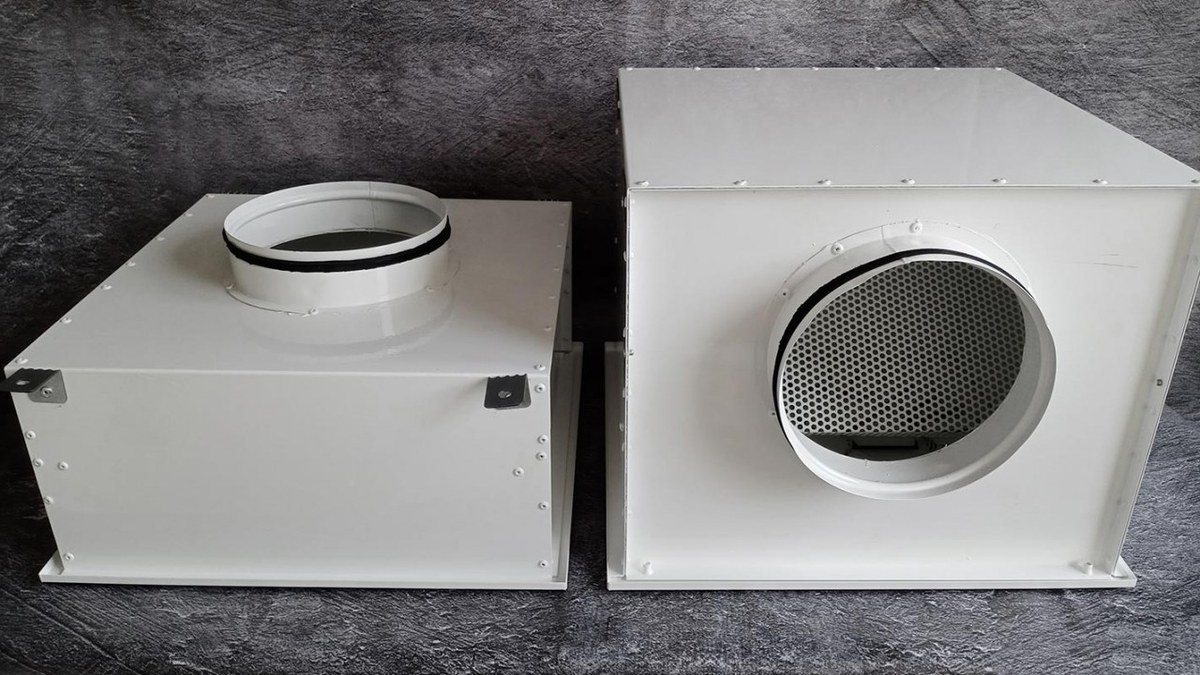

Панельные воздухораспределители перфорированные предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения административного, общественного и производственного назначения вертикальными струями. Конструктивно воздухораспределители состоят из воздухораздающей перфорированной панели прямоугольной формы (1СПП) или круглой формы (1СКП) и камеры статического давления (КСД) с подводящим патрубком круглого сечения. КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1СППР, 1СКПР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Камера статического давления действует как простейший камерный глушитель. снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы. Воздухораспределители 1СПП, 1СКП устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.

Материалы изготовления:

Панель для 1СПП изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016), КСД - неокрашенная оцинкованная сталь. Воздухораспределители 1СКП изготавливаются из стали и полностью окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL. Монтаж 1СПП к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры, или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепление 1СКП к строительным конструкциям производится с помощью резьбовых штанг (шпилек), вворачиваемых в гайки заклепки, установленные на верхней крышке камеры. Крепежные элементы в комплект поставки не входят. Герметичность соединения входного патрубка КСД с воздуховодом обеспечивается резиновым уплотнением. Монтаж панельных воздухораспределителей в свободном пространстве Монтаж панельных воздухораспределителей к потолку типа "Армстронг" Монтаж панельных воздухораспределителей к ГКЛ Габаритно-посадочные размеры воздухораспределителей с регулятором расхода и без с боковым подводом 1СПП, 1СППР и торцевым подводом 1СПП-Р, 1СППР-С Аэродинамические и акустические характеристики воздухораспределителей 1СПП, 1СППР при подаче воздуха в помещение Для панельных воздухораспределителей с регулятором расхода 1СППР значения ΔP_П и L_wa из таблиц и графиков корректируются: Габаритно-посадочные размеры круглых воздухораспределителей с регулятором расхода и без с боковым подводом 1СКП, 1СКПР и торцевым подводом 1СКП-С, 1СКПР-С Аэродинамические и акустические характеристики воздухораспределителей 1СКП, 1СКПР при подаче воздуха в помещение В воздухораспределителях с регулятором расхода 1СКПР значения ΔP_П (из таблицы и графика) корректируются: Аэродинамические и акустические характеристики воздухораспределителей 1СКП, 1СКПР при подаче воздуха в помещение

Пример заказа:

  Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
