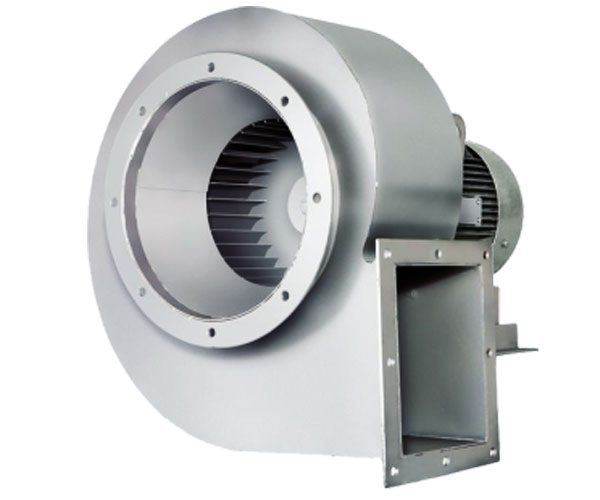

Дымосос Д и ДН

✓ Всегда в наличии / под заказ Доставка по всей России
Дымосос Д и ДН
Дымосос Д и ДН
Техническое описание (PDF) Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты, BIM-модель
Дымосос Д и ДН: 20 типоразмеров, расчёт цены по типоразмеру, двигателю и исполнению. Цена от 38 600 ₽.

⚙️ Подбор и заказ

38 600 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

Дымосос Д и ДН — 20 типоразмеров, 47 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.

Назначение

Дымососы Д и ДН отводят продукты сгорания из топки котла в дымовую трубу. Рассчитаны на горячие запылённые газы, оснащаются осевым направляющим аппаратом для регулирования производительности без потери КПД.

Общие сведения и конструкция

  • Основные выпускаемые типоразмеры (номера): 2,5 2,7 3,5 12,0 13,5 15,5 18,0 20,0
  • Варианты конструктивного исполнения: исполнение 1, исполнение 3, исполнение 5;
  • Тягодутьевые машины сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011;
  • Варианты материального исполнения: общепромышленное, коррозионностойкое;
  • Назначение: технологические установки;
  • Количество лопаток рабочего колеса: 32;
  • Конструктивное исполнение лопаток рабочего колеса: загнутые вперёд;
  • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания от №3,5-12,0, с №13,5-20,0 - неповоротный;
  • Максимальная температура перемещаемой среды: Машины типа Д – до 250°С; машины типа ВД – до 80°С;
  • Допустимая концентрация пыли и других твёрдых примесей в перемещаемой среде: 2,0 г/м.

Технические характеристики

Всего в серии 27 исполнений по 7 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.

ТипоразмерМарка (сокращённое обозначение)Температура перемещаемой среды, °CСкорость вращения, об/минНоминальная мощность, кВтНоминальный ток при 380 В (50 Гц), АТип электродвигателяПроизводительность Q min, тыс. м³/чПроизводительность Q max, тыс. м³/чПолное давление Pv min, ПаПолное давление Pv max, ПаМасса, кгПримечание
Д №3,5/ВД №3,5, исп. 3ВД №3,5—303 0005,511,1100L20,63,62100280090
Д №3,5—1001 5003,06,8100S43,06,042065085
Д №12, исп. 1———75037,078,0250S815,049,0125015501420
Д №121200—————————
———1 00075,0142,0280S618,064,0210024501610
Д №12, исп. 3———75037,078,0250S815,049,0125015501770
Д №123200—————————
———1 00075,0142,0280S618,064,0210024501960
Д №13,5/ВД №13,5, исп. 3———75090,0169,0280M623,067,0252028802180
———1 000250,0457,0355МВ627,095,0446050503360
—3—60030,065,0250М1013,041,06807902100
Д №13.5—20075075,0150,0280М823,067,0157017802210
———1 000160,0292,0355S627,095,0269031503220
Д №15,5/ВД №15,5, исп. 3———750160,0315,0355М840,095,0321035503280
———1 000355,0676,0355MLС651,0127,0570063003650
———750132,0261,0355S840,095,0265029203410
———1 000315,0600,0355MLB651,0127,0465052003520
Д №18/ВД №18, исп. 3———750400,0--63,0137,043504800-
ВД №18,0330—————————
———1 000800,0--75,0205,076008400-
———600160,0331,0355MLA1042,0135,0175021004760
Д №18,03100—————————
————250,0497,0355MLB851,0166,0275031704430
Д №20/ВД №20, исп. 3ВД №20,0330750800,0--143,0332,0880010000-
———600200,0413,0355MLB1058,0185,0220025805400
Д №20,03200—————————
———750400,0--50,0207,034003950-

Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.

Габаритные и присоединительные размеры

Чертежи приведены для всех типоразмеров серии (20 шт.). Выберите типоразмер:

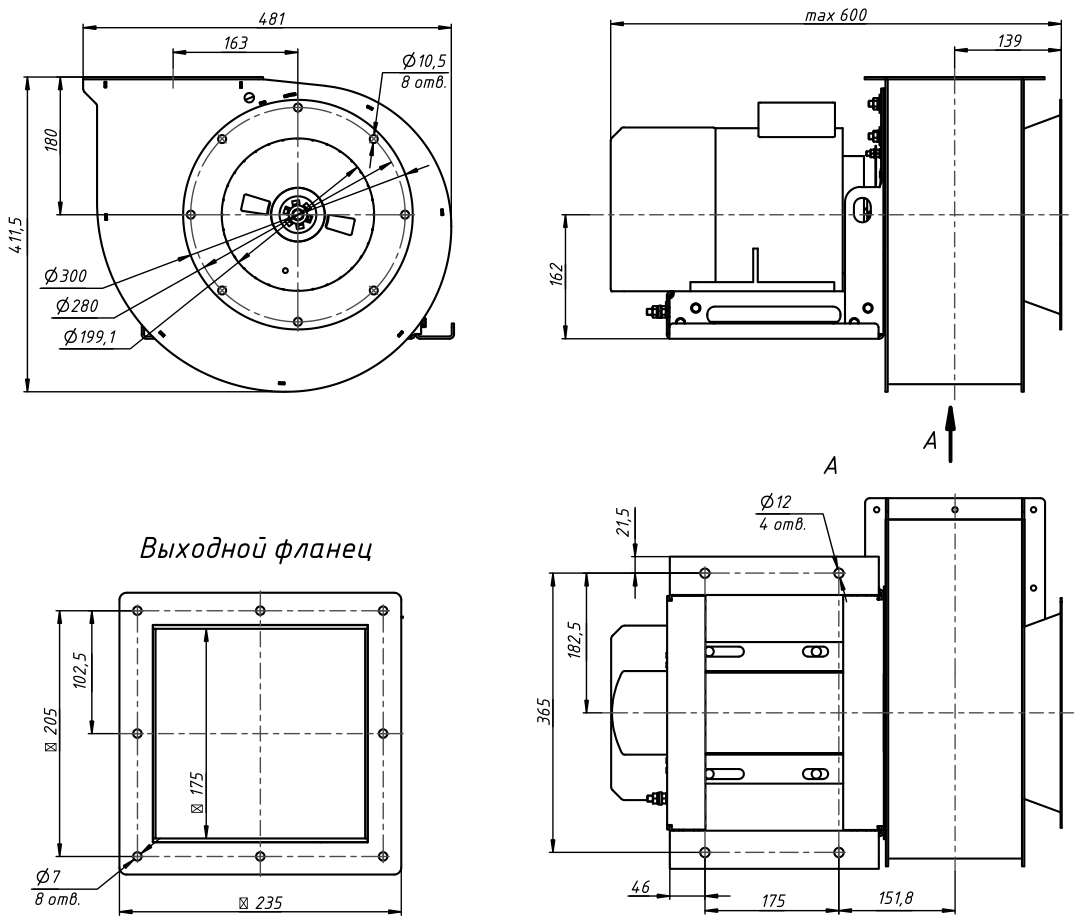

Габаритные и присоединительные размеры: Дымосос Д и ДН №2,5 исп. 1
Д №2,5/ВД №2,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №2,5 исп. 1 · 2
Д №2,5/ВД №2,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №2,7 исп. 1

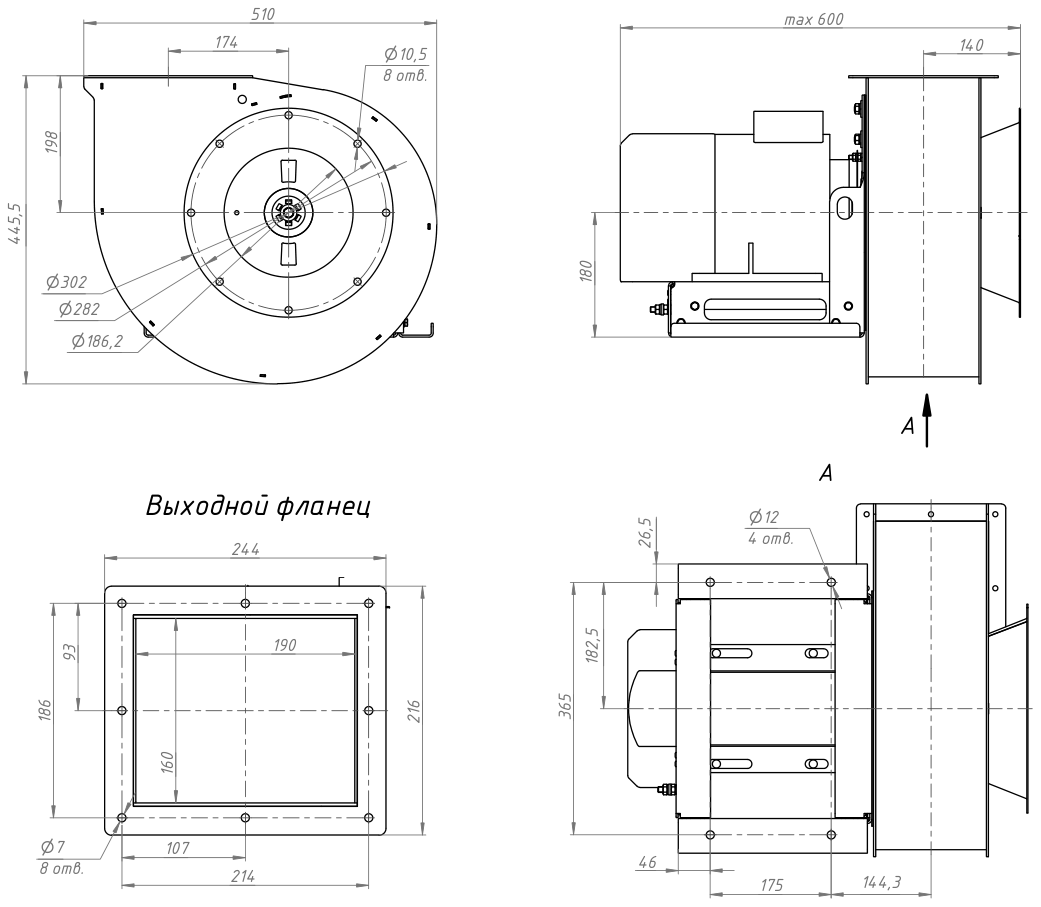

Д №2,7/ВД №2,7, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №2,7 исп. 1 · 2
Д №2,7/ВД №2,7, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

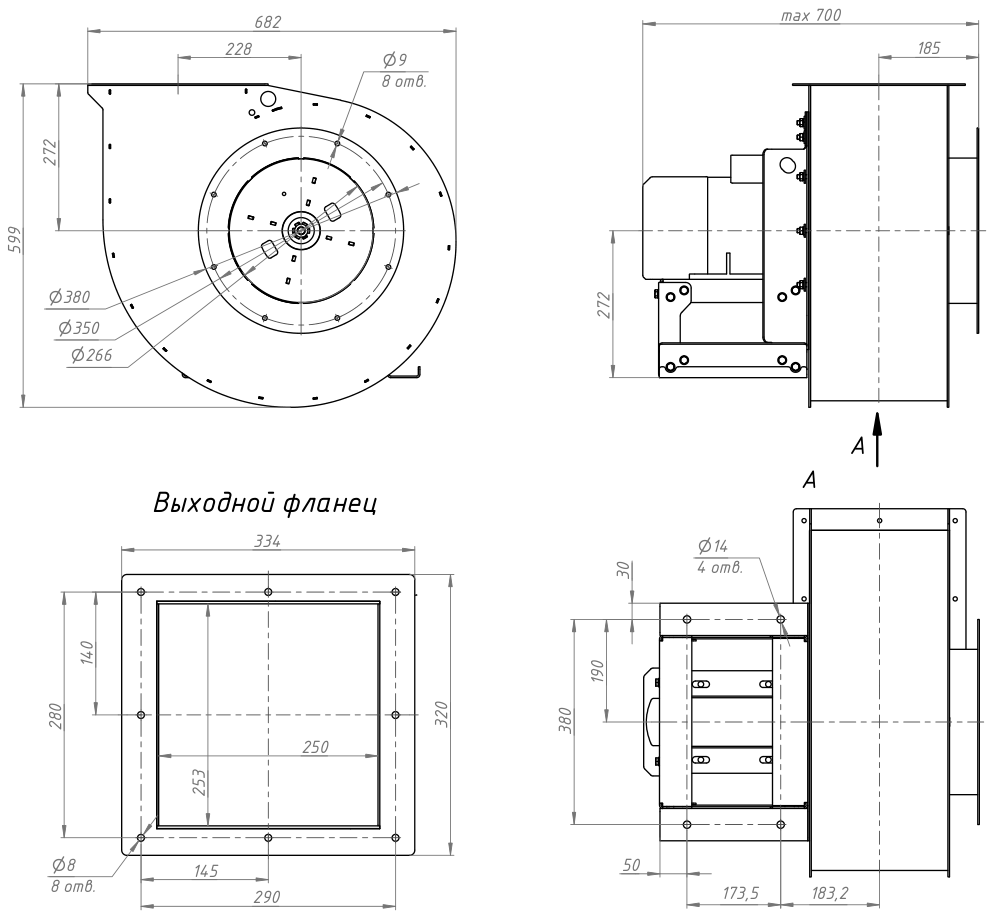

Габаритные и присоединительные размеры: Дымосос Д и ДН №3,5 исп. 1
Д №3,5/ВД №3,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

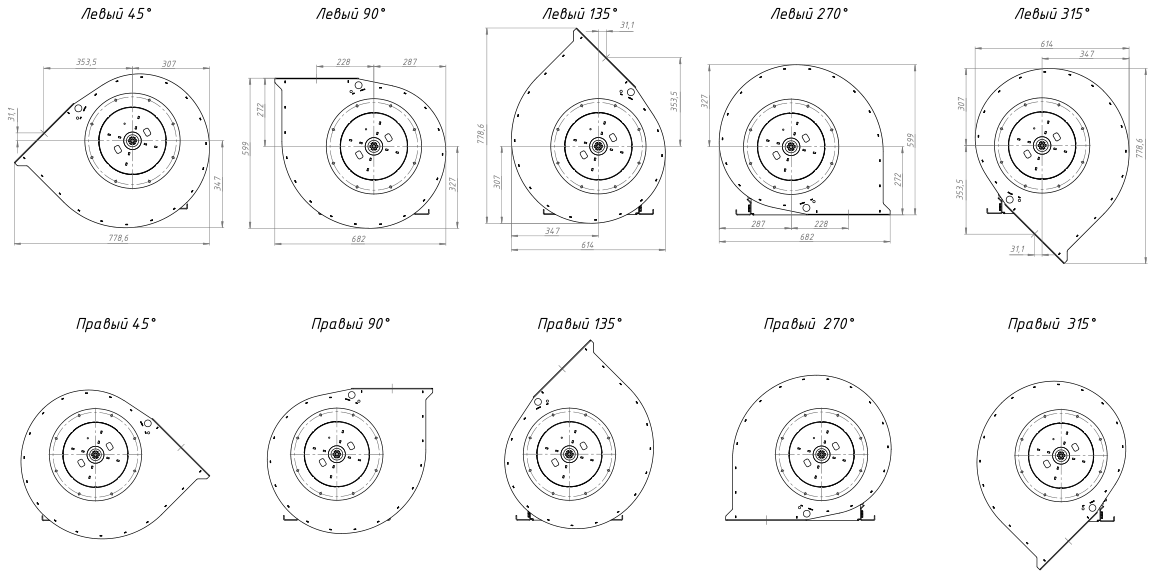

Габаритные и присоединительные размеры: Дымосос Д и ДН №3,5 исп. 1 · 2
Д №3,5/ВД №3,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №3,5 исп. 3

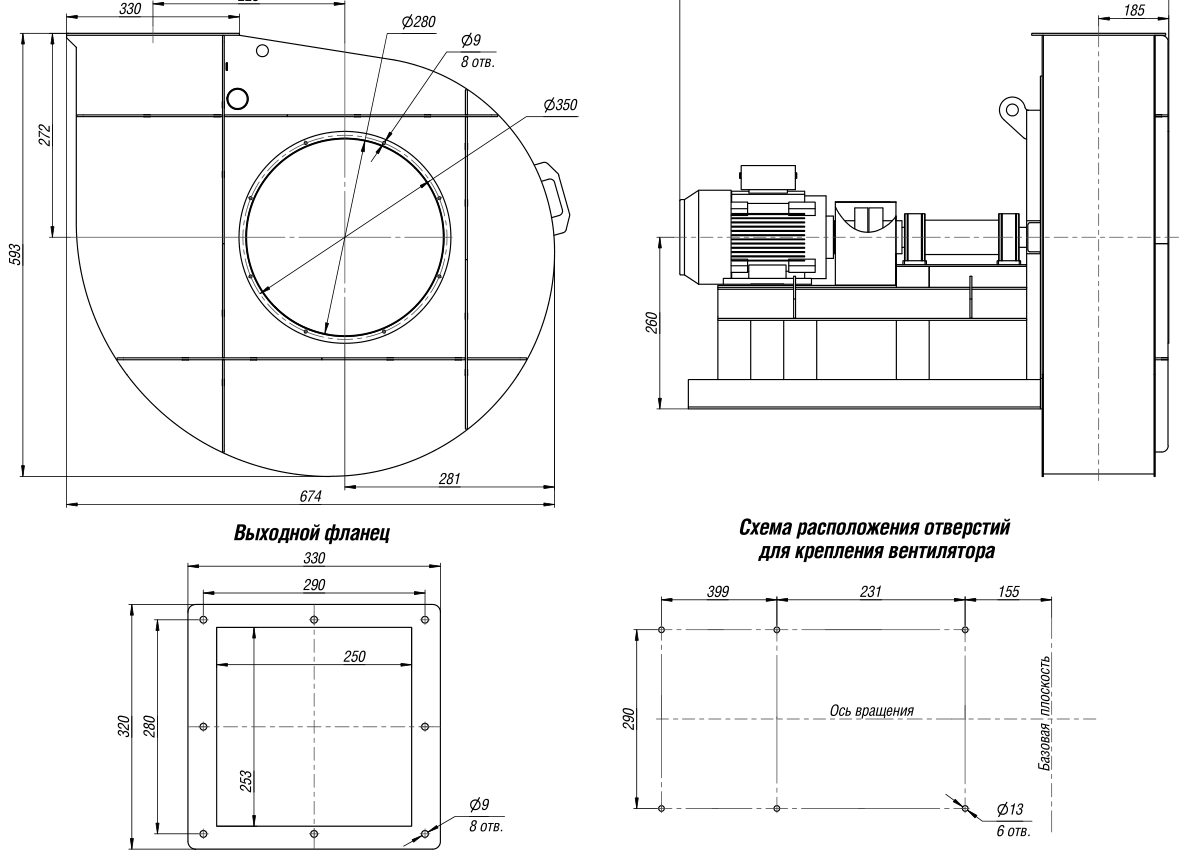

Д №3,5/ВД №3,5, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №3,5 исп. 3 · 2

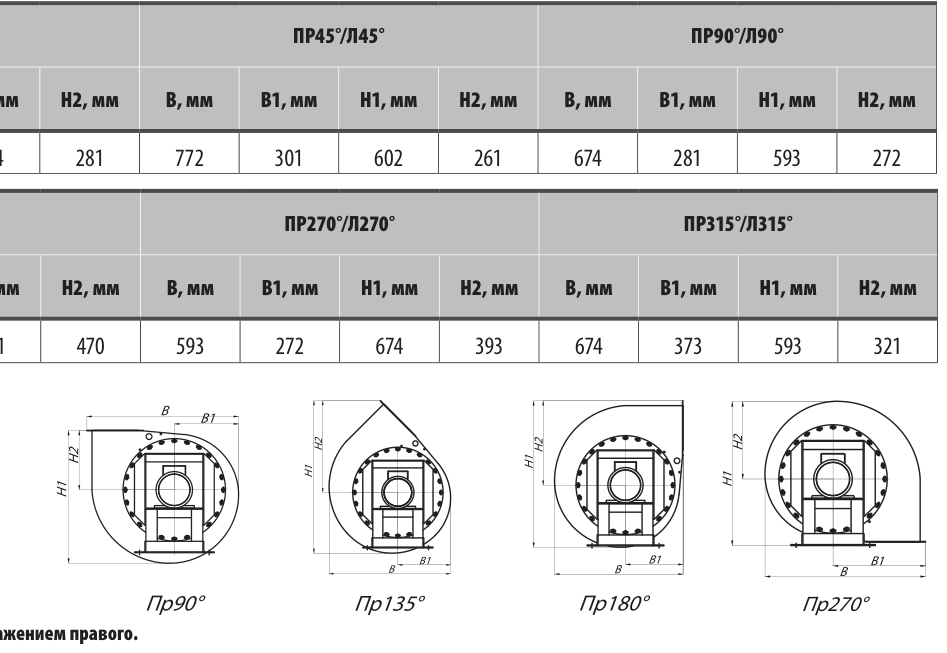

Д №3,5/ВД №3,5, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №12 исп. 1

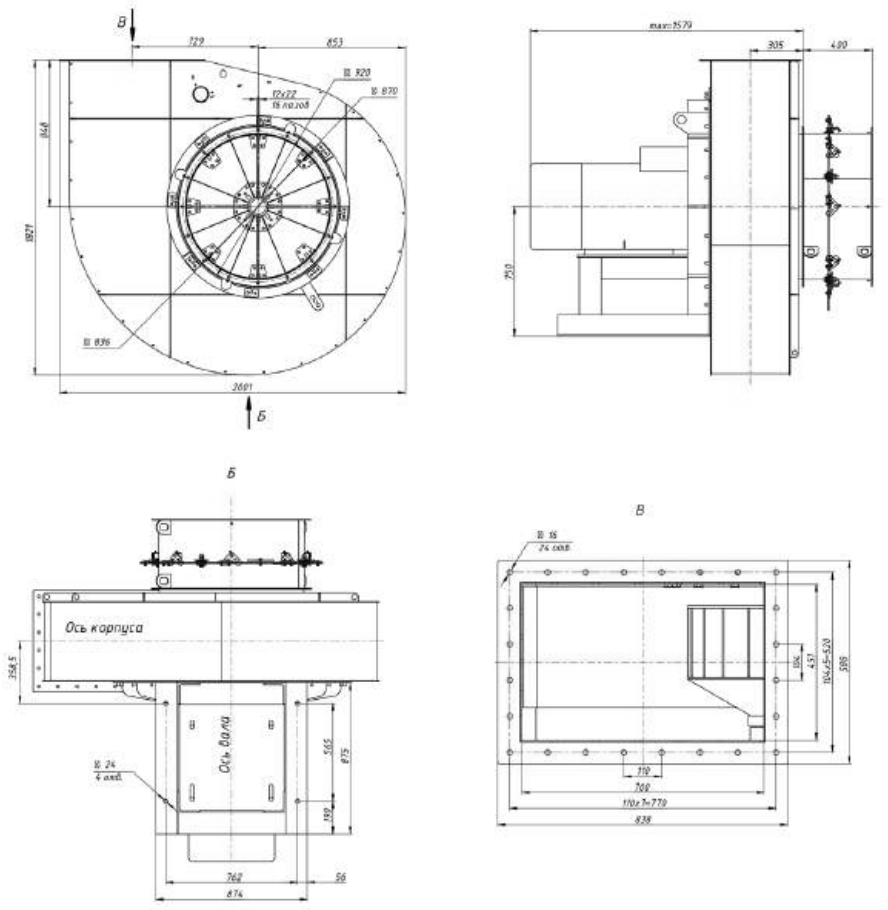

Д №12, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

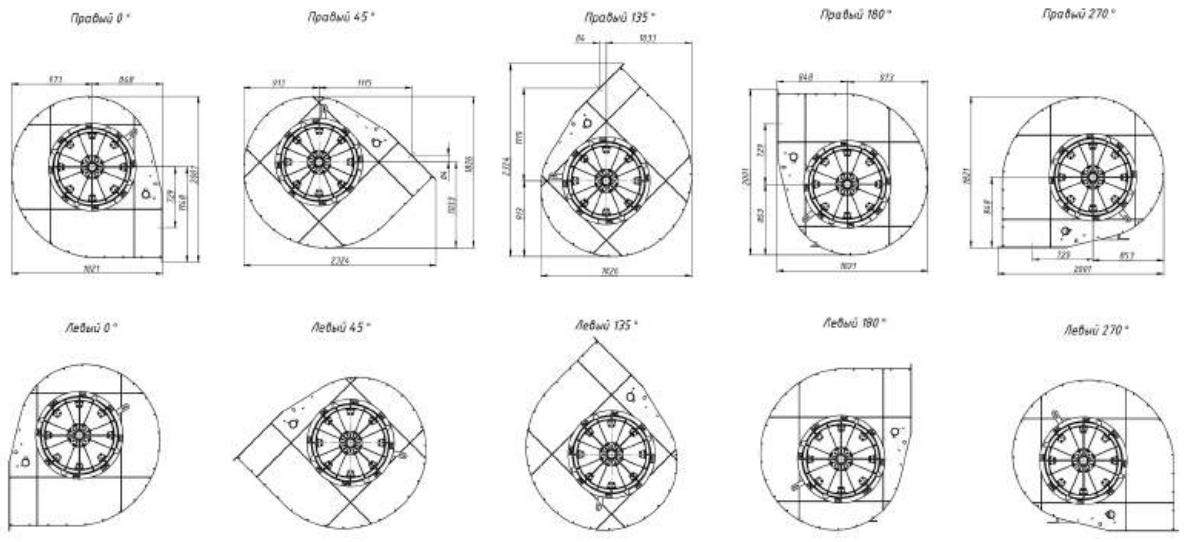

Габаритные и присоединительные размеры: Дымосос Д и ДН №12 исп. 1 · 2
Д №12, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

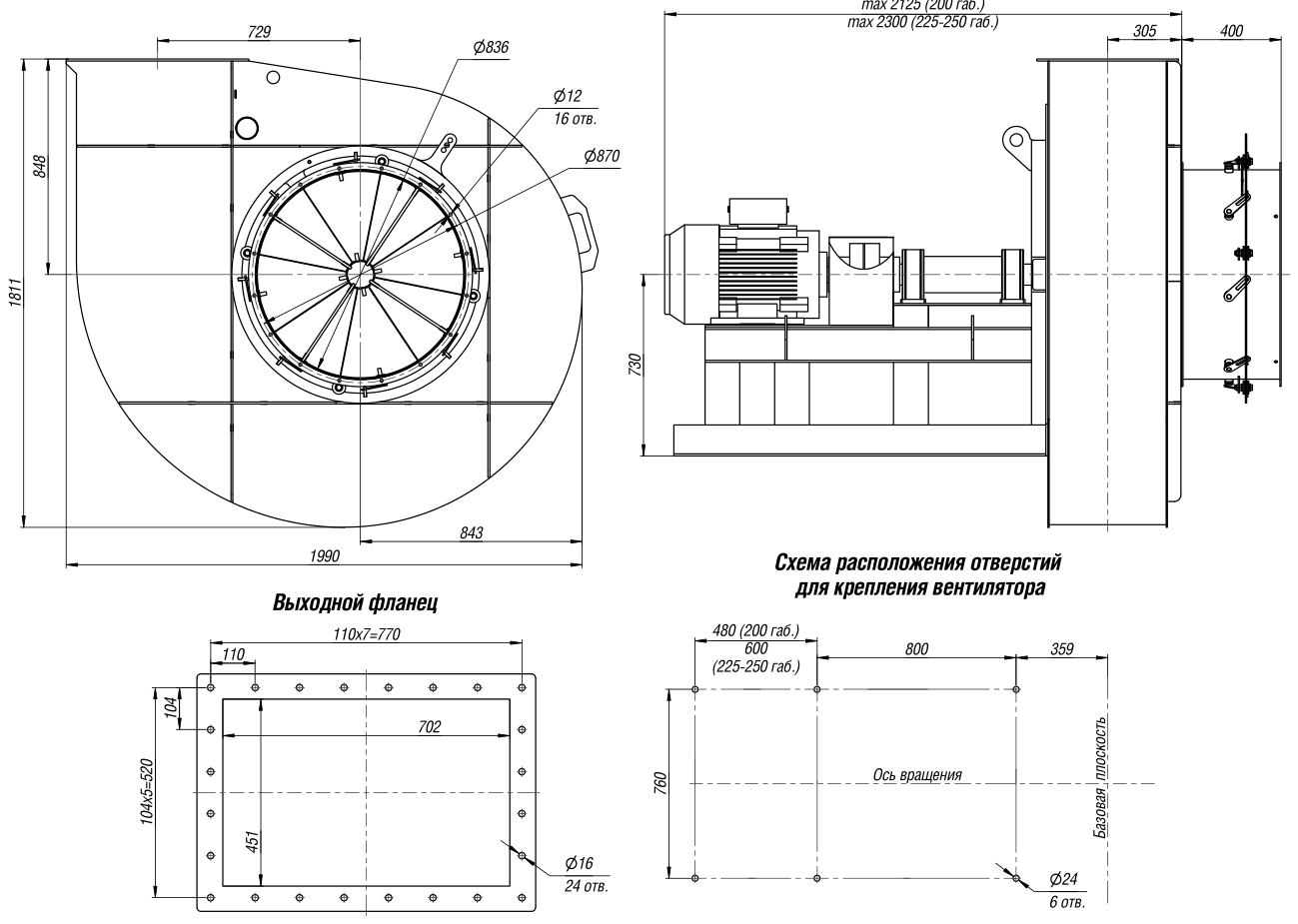

Габаритные и присоединительные размеры: Дымосос Д и ДН №12 исп. 3
Д №12, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

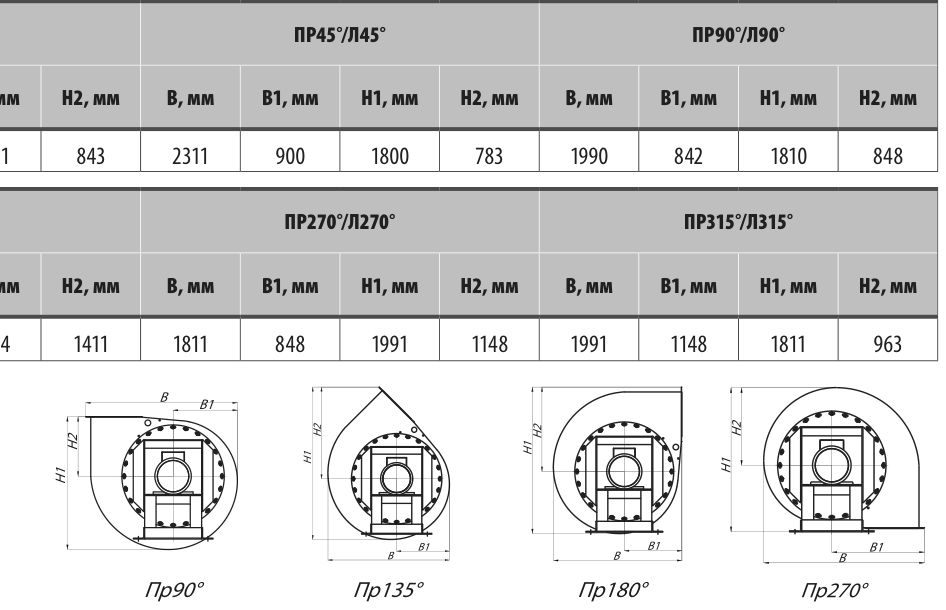

Габаритные и присоединительные размеры: Дымосос Д и ДН №12 исп. 3 · 2
Д №12, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №13,5 исп. 3

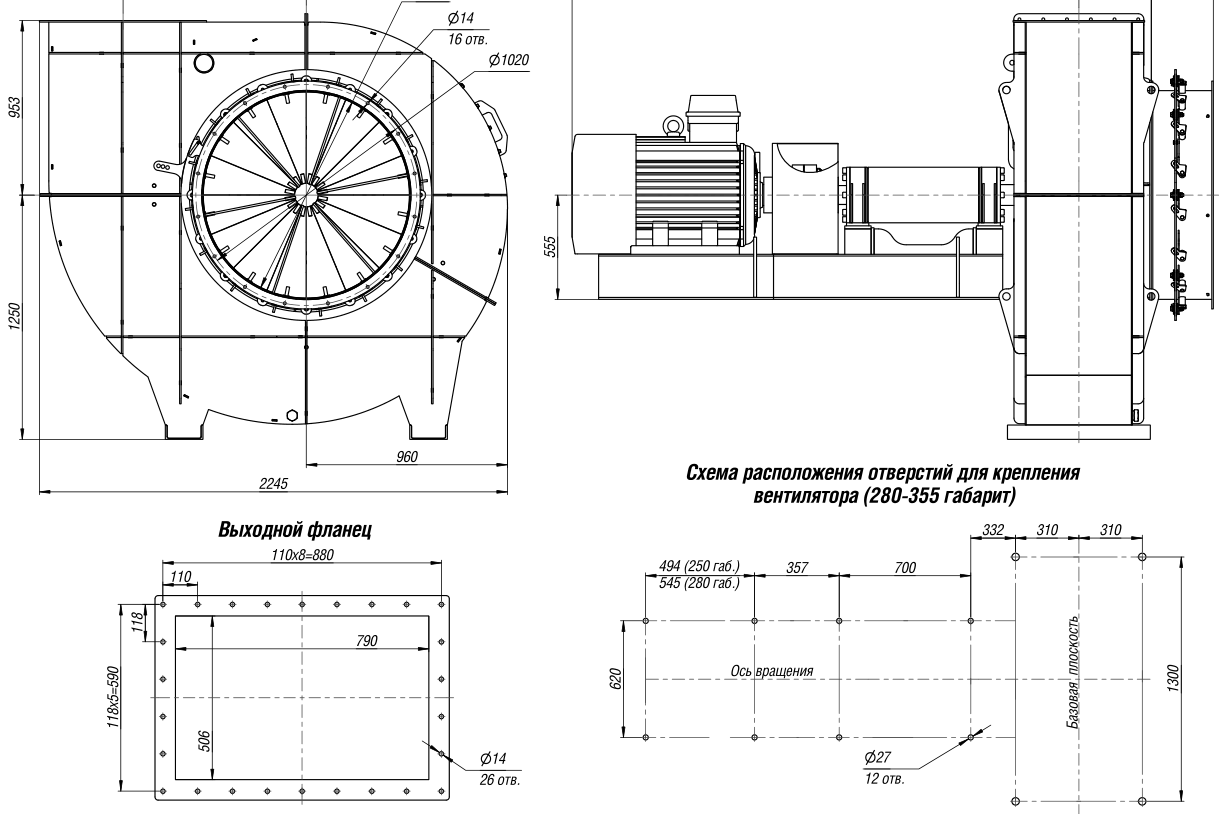

Д №13,5/ВД №13,5, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №13,5 исп. 3 · 2
Д №13,5/ВД №13,5, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №15,5 исп. 3
Д №15,5/ВД №15,5, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №15,5 исп. 3 · 2
Д №15,5/ВД №15,5, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №18 исп. 3
Д №18/ВД №18, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №18 исп. 3 · 2

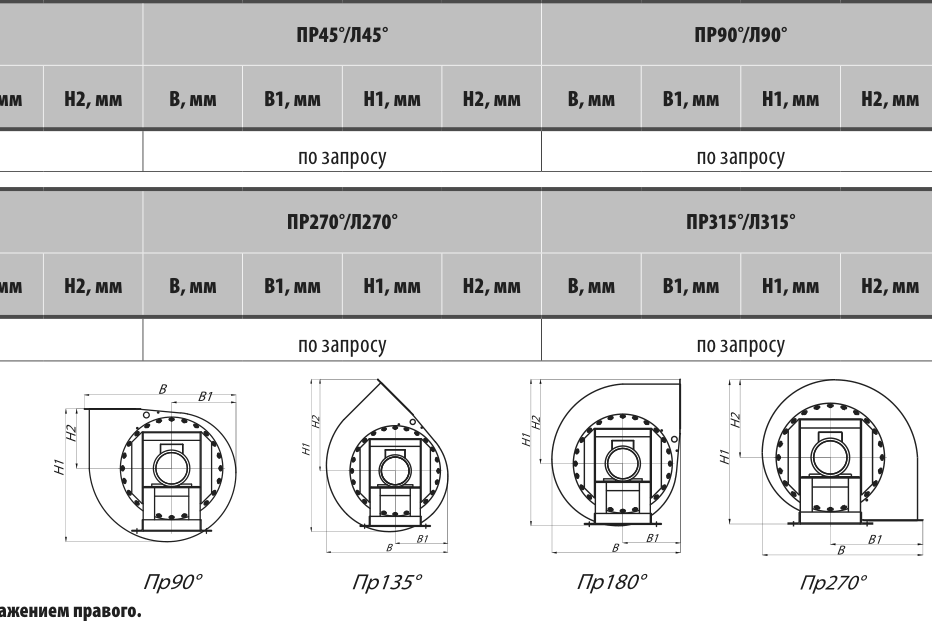

Д №18/ВД №18, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №20 исп. 3

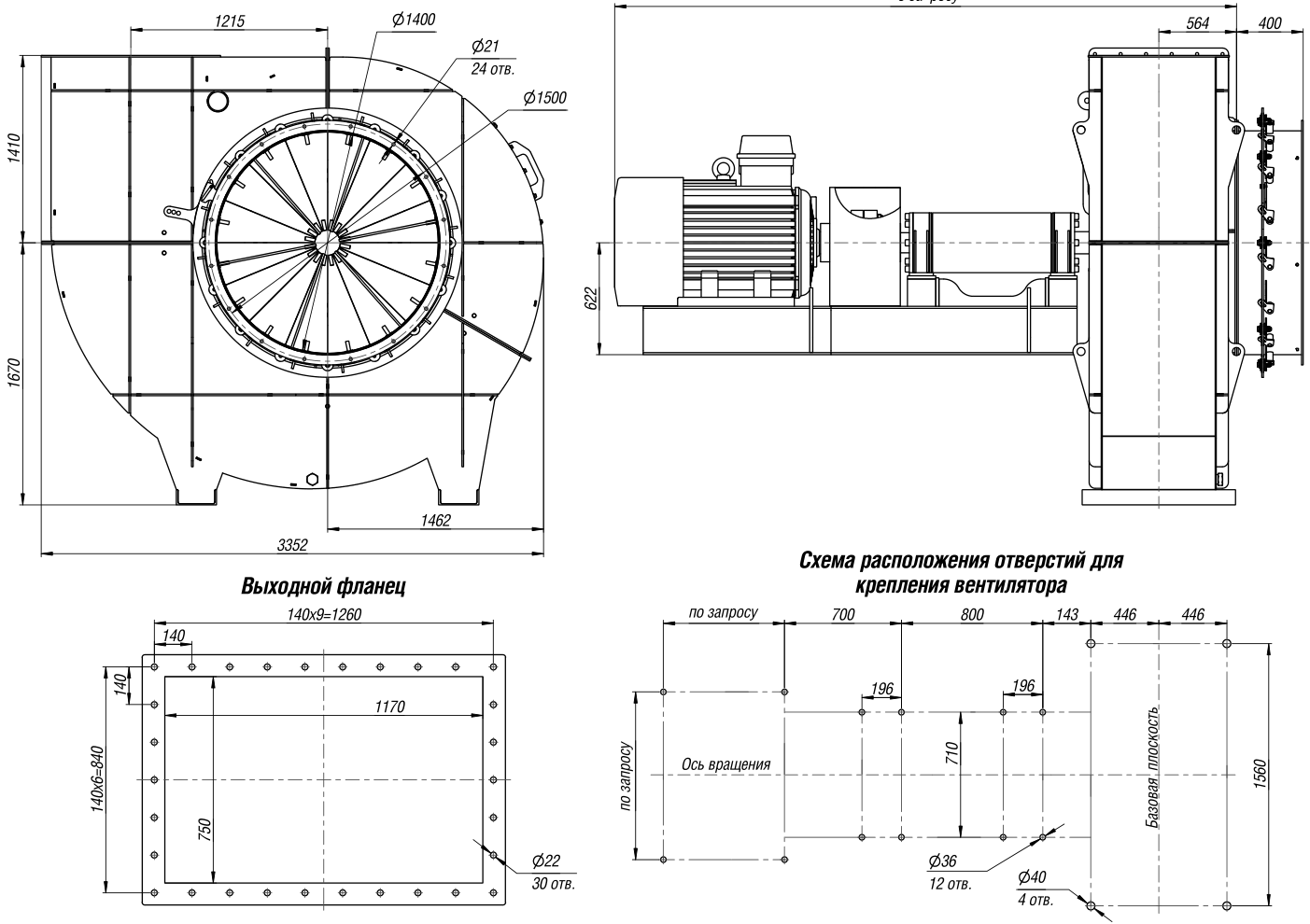

Д №20/ВД №20, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Габаритные и присоединительные размеры: Дымосос Д и ДН №20 исп. 3 · 2
Д №20/ВД №20, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.

Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.

Комплектация

Изделие в сбореХодовая часть, рабочее колесо, улитка и направляющий аппарат
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке

Документация

PDF Техническое описание серии — характеристики, чертежи и схемы всех типоразмеров
